Оребрённый ТЭН: повтор или изменения
Оребрённый ТЭН повторяем по длине, форме и рёбрам или меняем под ваш поток воздуха. Что известно и что можно поменять:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Визуальная и геометрическая сверка

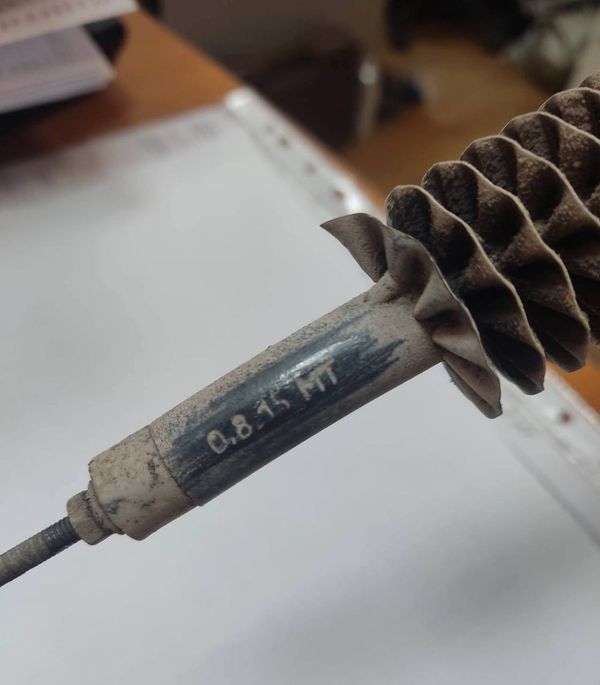

- Сравните форму. Это прямой стержень с рёбрами по всей активной длине.
- Проверьте крепление. У этого ТЭНа контактная группа с резьбой М4 (фаска 1).
- Замерьте общую длину. Активная часть (720 мм) плюс выводы под контакты.
- Убедитесь, что на вашей старой детали нанесена маркировка «ТЭНР 80 А13/2,0 O 220 ф.1».
Данные для изготовления по вашему образцу
- Приложите фото старого ТЭНа целиком и крупным планом контактов.
- Укажите длину от контакта до контакта по корпусу (без учёта штекеров).
- Сделайте замер толщины ребра (если доступен штангенциркуль).
- Сообщите напряжение сети, в которой работал старый нагреватель.
- Для точного повторения пришлите старый ТЭН или его чертёж с размерами.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Варианты под вашу задачу
Если конфигурация из названия не подходит, мы делаем по образцу, фото или чертежу. По заказу можем изменить длину выводов, тип контактов (штекер, клемма), мощность под ваше напряжение или шаг оребрения.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокалориферах приточных вентиляционных установок, где оребрённый трубчатый нагреватель размещается в воздуховоде или корпусе калорифера и обдувается потоком воздуха. Также их используют в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры. Кроме того, подобные нагреватели устанавливают в сушильных камерах для пиломатериала, где в электрических моделях они вмонтированы в воздуховод или корпус теплогенератора.
Вопросы
Можно ли заказать этот ТЭН на 380 В?
Да, сделаем. Пришлите требуемую мощность или ток, а также фото контактов старого нагревателя.
Если у меня крепление не М4, а штекер 6,3 мм, вы переделаете?
Да, сделаем под ваш тип контакта. Укажите это в примечании к заказу и приложите фото разъёма.
Активная длина (720 мм) не влезает в мой корпус, можно короче?
Да, меняем длину под вашу задачу. Пришлите внутренний размер посадочного места и чертёж.
Нагреватель будет работать в агрессивной среде, вы поменяете материал оболочки?
Да, под вашу среду подберём материал трубки. Для заказа укажите тип среды и рабочую температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
