Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим

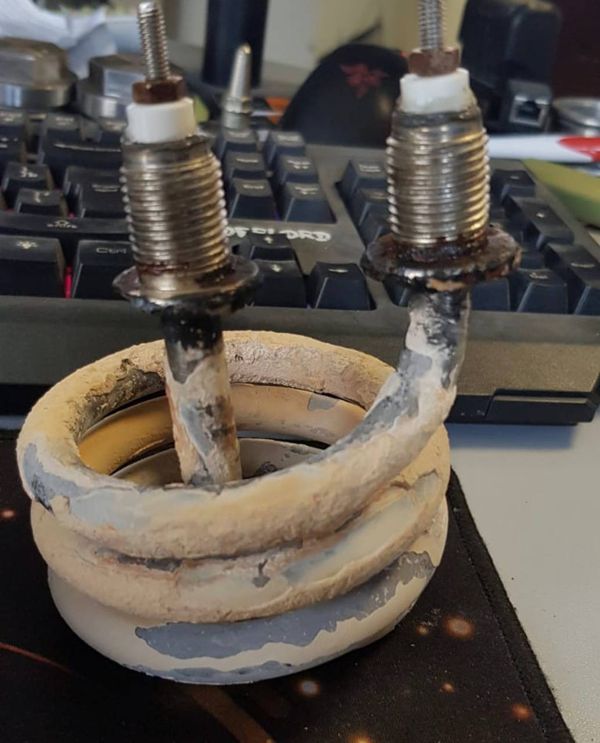

- Сверьте габаритную длину трубки и форму изгиба. Деталь должна совпадать с посадочным местом в аквадистилляторе.
- Проверьте тип и расположение крепёжного элемента. У этого ТЭН крепление выполняется с одной стороны.
- Убедитесь, что контактные выводы (шпильки или лепестки) расположены так же, как на вашей детали, и имеют тот же шаг.
- Сравните мощность и напряжение: 2,5 кВт, 220 В. Ток в рабочем режиме 11,36 А, сопротивление 19,4 Ом.
- Обратите внимание на материал оболочки и наличие антикоррозионного покрытия, если это важно для вашей среды.
Что прислать именно для этого товара
- Фото старого ТЭН с трёх сторон, чтобы были видны длина, изгиб и крепление.
- Расстояние между центрами крепёжных отверстий, если крепление на шпильках или пластине.
- Марку или модель аквадистиллятора, для которого нужна деталь.
- Уточните, какой материал оболочки вам требуется (например, нержавеющая сталь, медь, углеродистая сталь).
- Если меняете среду (вода, пар, кислотный раствор), напишите её тип и рабочую температуру.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину, форму изгиба, расположение крепления или материал оболочки под вашу среду и оборудование.
Где применяют такие нагреватели
Такие нагреватели ставят в аквадистилляторах медицинских. В этом оборудовании ТЭН смонтирован на фланце или крышке камеры испарения и погружён в воду.
Вопросы
Можно ли сделать этот ТЭН на напряжение 380 В?
Да, сделаем. Для заказа пришлите фото старой детали и укажите нужное напряжение.
Подойдёт ли он, если у моего дистиллятора другое крепление (например, накидная гайка или фланец)?
Мы делаем по заказу с нужным вам креплением. Приложите чертёж или фото узла крепления.
Есть ли вариант из другого материала, если среда агрессивная (например, дистилляция кислоты)?
Да, сделаем из материала, стойкого к вашей среде. Укажите тип среды и рабочую температуру.
Можно ли изменить длину трубки, чтобы она точно входила в мой корпус?
Да, меняем длину и форму по вашему образцу или чертежу. Пришлите точные размеры старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
