Оребренные Тэны на круглом фланце под обдув либо для нагрева жидкости

Оребренный ТЭН на круглом фланце ставится в воздухонагреватели, тепловые пушки, сушильные камеры, приточные установки и блоки нагрева технологического воздуха. По конструкции это пакет U-образных трубчатых элементов, собранных на фланце, с оребрением по рабочей части для увеличения площади теплоотдачи.

Для такой компоновки типичны напряжения 220 или 380 В, мощность от 0,2 до 10 кВт, длина до 6000 мм, диаметр несущей трубки 8-16 мм, при этом наружный диаметр с оребрением заметно больше. В открытых каталогах для оребренных ТЭНов встречается круглый фланец диаметром около 125 мм, а также исполнения с установочным габаритом порядка 350-400 мм и диаметром оребрения около 22 мм.

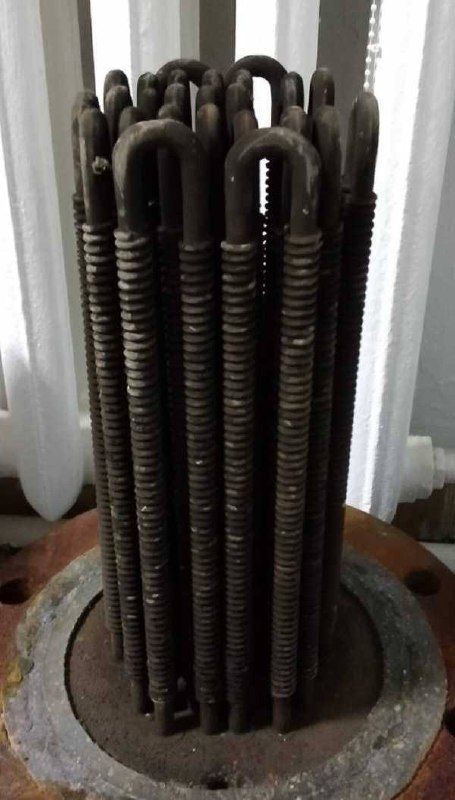

По фото видно фланцевое крепление с выведенными внутрь контактами и плотный пучок нагревательных секций, что характерно для блоков оребренных электронагревателей. Такие изделия делают из углеродистой или нержавеющей стали, а ребра выполняют из стальной ленты, алюминия или нержавейки. Для воздушной среды рабочая температура обычно ограничена 400-600 °C, в зависимости от материала и режима обдува.

Вариант для нагрева жидкости относится уже не к классическому воздушному ТЭНу, а к блочному ТЭНу на фланце, где тот же узел применяется в баках, резервуарах, котлах и теплообменных емкостях. Для таких исполнений важны рабочее давление, диаметр фланца и компоновка выводов, а форма блока подбирается под конкретную емкость или канал обдува.
