Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

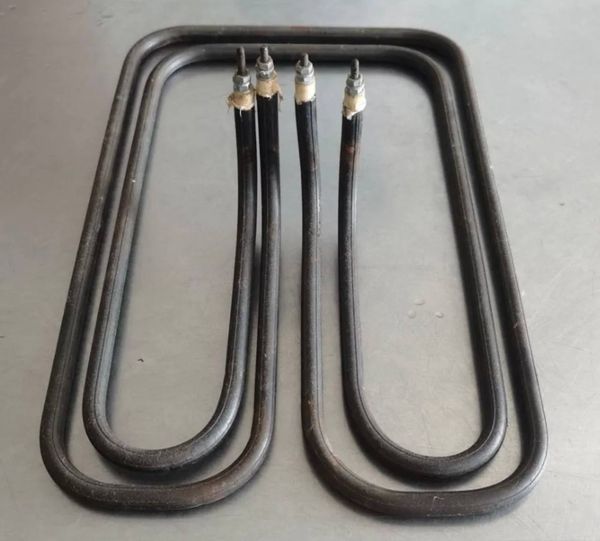

Проверка соответствия старому ТЭНу для промышленной электроплиты на 380 В
- Сверить форму изгиба и габаритный размер по осям крепления. ТЭН должен повторять изгиб старого образца
- Убедиться в типе крепления: накидная гайка, прижимной фланец или резьбовой штуцер
- Проверить расположение и тип выводов (шпильки, лепестки, клеммы под наконечник) и расстояние между ними
- Измерить длину трубки от крепления до конца нагревателя без выводов
- Сверить напряжение: для данной детали 380 В. Мощность указана на корпусе или в документации
Данные для изготовления ТЭН на 380 В по вашему образцу
- Фото старого ТЭН с двух сторон рядом с линейкой
- Длина ошинованной (обжатой) части и полная длина трубки
- Тип крепления: диаметр резьбы, форма фланца, количество отверстий под болты
- Среда работы (масло, вода, воздух) и максимальная рабочая температура
- Условия подключения: три фазы или две фазы, наличие заземляющего вывода
Изменение длины, мощности или формы трубчатого нагревателя для пищеблока
Делаем по образцу, фото, чертежу. По заказу меняем длину активной части, мощность, форму изгиба, диаметр трубки, материал оболочки, тип и длину выводов, расположение крепежа.
Применение: ТЭН для промышленной электроплиты на пищеблоке
Такие нагреватели ставят в электроплитах и варочных панелях, а также в духовых шкафах. В электроплите нагреватель встроен внутрь чугунного диска конфорки. В духовом шкафу он расположен на задней или боковых стенках камеры сверху и снизу.
Вопросы
Можно ли сделать такой же ТЭН, но на другое напряжение, например 220 В?
Да, сделаем. Для этого укажите нужное напряжение и прислать фото шильдика оборудования.
Подойдет ли этот нагреватель для работы в масле?
Делаем такие же с оболочкой под масло. Для заказа укажите среду и температуру нагрева.
Если у меня крепление другое, вы переделаете фланец или штуцер?
Да, сделаем любое крепление по вашему образцу, чертежу или фото.
Можно увеличить длину выводов, чтобы подключить через проходную колодку?
Да, изменим длину концевых шпилек по вашему запросу. Укажите нужную длину в заказе.
