Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим
- Сравните форму. Это прямой ТЭН, без изгибов, изготовленный из трубки.
- Проверьте крепление. Деталь не имеет резьбы, фланца или хомута. Она монтируется напрямую в бак.
- Посмотрите на выводы. Контакты расположены с одной стороны, без дополнительных наконечников.
- Измерьте длину по оболочке от начала до конца трубки 160 мм и наружный диаметр 12 мм.
- Уточните рабочее напряжение и мощность по старой детали. Нагреватель рассчитан на нагрев масла.
Что прислать именно для этого товара
- Фото старого ТЭН с торцевой частью, где видны контакты и их расположение.
- Размеры длины трубки и её наружного диаметра, сверенные с указанными 16х12.

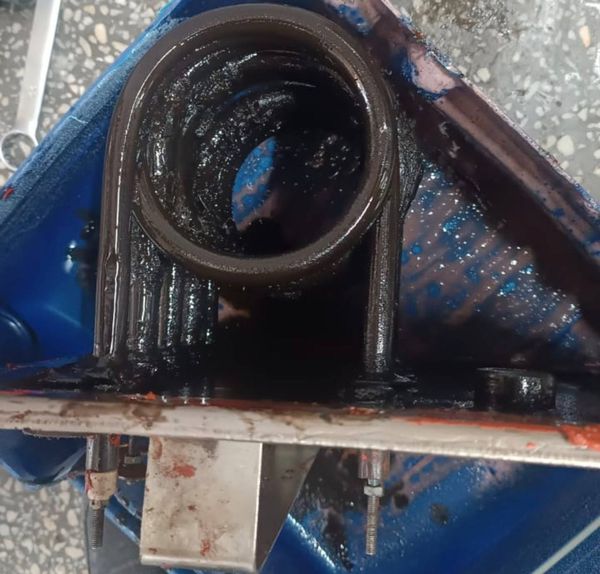

- Фото места установки в баке масляной рубашки, чтобы показать способ фиксации и зазоры.
- Укажите среду (масло) и максимальную рабочую температуру в вашей системе.
- Сообщите электрические параметры: напряжение и мощность, которые были на старом нагревателе.
- При наличии приложите эскиз или чертеж с указанием расстояний.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, диаметр, напряжение и мощность, а также материал оболочки под другую среду. Крепление и форму выводов корректируем по вашему узлу установки.
Где применяют такие нагреватели
Такие нагреватели ставят в масляные радиаторы, где трубчатый элемент полностью герметично залит внутри нижней секции и погружён в масло. Также они используются в судовых подогревателях топлива и масла, где нагреватель находится в теплообменнике топливной или масляной системы судна.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать такой ТЭН на другое напряжение, например 220 В вместо 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото старой детали.
Подойдет ли этот нагреватель для установки в другое оборудование, если изменить длину трубки?
Да, сделаем другую длину. Для этого приложите чертеж или укажите размеры и способ крепления.
Возможно ли изготовить ТЭН из нержавеющей стали для другой масляной среды?
Да, сделаем. Для этого укажите тип среды и максимальную температуру, приложите фото или чертеж.
Можно ли изменить расположение выводов, например сделать их с двух сторон?
Да, сделаем. Пришлите эскиз с расположением контактов и длиной выводов.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
