Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверить форму и крепление ТЭНа для сушильной машины на 70 С
- Форма и габариты. Сравните изгиб трубки, расстояние между осями и общую длину вашей старой детали с этим товаром.
- Крепление. Проверьте тип и расположение монтажных элементов: отверстия, скобы, резьба или фланец.
- Выводы (контакты). Уточните количество, длину, тип (штекер, клемма, лепесток) и направление выводов относительно корпуса.
- Мощность и напряжение. Убедитесь, что указанные на старом ТЭНе Вт и В совпадают с характеристиками этого нагревателя.
- Среда и температура. Товар предназначен для воздуха с рабочей температурой 70 С. Если ваш старый ТЭН работал в другой среде (масло, вода), укажите это при заказе.
Прислать фото старого ТЭНа с контактами и маркировкой для сушки
- Фото старого ТЭНа в снятом виде: общий план и крупно место крепления, выводов, маркировку (если есть).
- Чертеж или эскиз с размерами: общая длина, шаг изгиба, диаметр трубки, расстояние между крепежом.
- Фото места установки в сушильной машине: как расположен нагреватель, куда крепится, как подходят провода.
- Указать мощность и напряжение, если они отличаются от стандартных 220 В.
- Если меняете конфигурацию, приложите фото старой детали рядом с линейкой.
Изменить длину или шаг трубки воздушного ТЭНа по вашему образцу
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, шаг изгиба, тип и расположение крепежа, мощность под другое напряжение. Для этого пришлите те же данные, что в разделе выше, и укажите желаемые изменения.

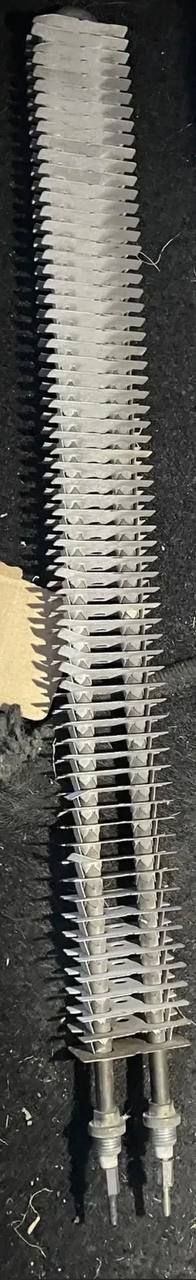

Применение: ТЭН для сушильной машины
Такие нагреватели ставят в сушильных барабанах для белья и сушильных камерах для древесины. В промышленной прачечной нагреватель устанавливается в электрокалорифер на входе воздуха в барабан. В деревообработке нагреватель монтируется в электрокалорифер приточного воздуха внутри сушильной камеры.
Вопросы
Можно ли сделать такой ТЭН на 12 В?
Да, сделаем. Пришлите желаемую мощность, и мы пересчитаем параметры под 12 В.
У меня крепление на два винта, а у этого на один. Вы сделаете с моим крепежом?
Да, сделаем. Приложите фото или чертеж вашего крепления с размерами.
Нужна трубка длиннее на 30 мм, остальное то же. Это возможно?
Да, сделаем. Укажите новую общую длину в заказе или на чертеже.
Нагреватель будет работать в масле, а не в воздухе. Вы сделаете из другого материала?
Да, сделаем. Укажите среду (масло) и максимальную температуру в заказе.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
