Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Проверка конфигурации ТЭНов Miwe для печи Shop-in
- Сравните конфигурацию изгиба трубки (П-образная, W-образная, прямая) и расстояние между осями прямых участков: эти параметры жёстко заданы в названии "Shop-in."
- Убедитесь, что контактная группа (выводы) имеет ту же конструкцию: шпилька под гайку, лепесток под винт или клемма под наконечник. Количество выводов должно совпадать.
- Измерьте полную длину трубки (по наружной линии изгиба) и длину зоны нагрева (участок, заполненный спиралью). Сверьте с теми же размерами вашей старой детали.
- Проверьте способ крепления: если на вашем ТЭНе есть приварная пластина, резьбовая шпилька или фланец, их расположение и шаг отверстий должны быть идентичны.
- Уточните среду эксплуатации: для печи Miwe Shop-in среда - воздух с принудительным обдувом. Именно под этот режим сделан данный ТЭН.
Фото трубчатого ТЭНа Miwe для заказа в печь Shop-in
- Фото вашего ТЭНа с двух ракурсов: общий вид и крупный план контактной группы.

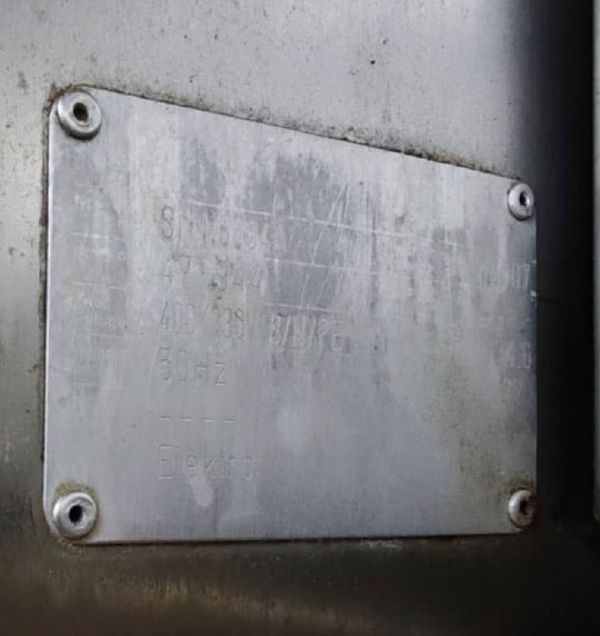

- Фото паспортной таблички печи или модель печи Miwe Shop-in полностью.
- Чёткие замеры: общая длина трубки, длина зоны нагрева, расстояние между центрами изгибов (шаг), диаметр трубки.
- Если на ТЭНе есть маркировка (например, выбитая мощность или номер), напишите её точно: это ускорит проверку.
- Укажите, подключение на 220 В или 380 В (обычно для этой печи - две фазы). Если не знаете, сообщите количество выводов и схему включения на старом ТЭНе.
- Приложите фото места крепления ТЭНа в печи (отверстия, проушины, прижимная планка).
Изменение мощности, напряжения или длины зоны нагрева ТЭНов Miwe
Делаем по образцу, фото, чертежу. По заказу меняем длину зоны нагрева, мощность, напряжение, тип выводов (шпилька, лепесток, клемма) и геометрию изгиба под размеры вашей камеры или крепления. Для воздуха с обдувом возможна корректировка материала оболочки, если среда содержит агрессивные испарения.
Куда ставят ТЭН для печи Miwe Shop-in
Такие нагреватели ставят в подовые печи для пиццы, где они располагаются в верхнем и нижнем узлах по периметру камеры. Также их устанавливают в хлебопекарные ярусные печи в качестве отдельного ТЭНа или блока ТЭНов в каждой из пекарных камер яруса. В муфельных (камерных) печах для обжига керамики на умеренные температуры нагреватели размещают в стенках или за пределами муфеля камеры.
Вопросы
Можно ли сделать такой же ТЭН, но на 380 В, если у меня печь на 220 В?
Да, сделаем. Пришлите фото распредкоробки или щита, чтобы мы подтвердили схему включения.
Подойдёт ли этот ТЭН, если у печи другое количество крепёжных отверстий по сравнению с моим старым?
Да, изменим шаг или конфигурацию крепления по вашему образцу. Приложите фото места установки и размеры между отверстиями.
У меня агрессивная среда в печи (пары кислот). Вы можете сделать такой же ТЭН в другой оболочке?
Да, сделаем. Укажите состав среды и рабочую температуру, подберём материал оболочки (нержавейка, инколой и т.д.).
Нужна другая длина зоны нагрева, чтобы ТЭН не касался противней. Это возможно?
Да, сделаем. Отмерьте на старом ТЭНе, на сколько миллиметров нужно уменьшить или увеличить зону нагрева, и укажите это в заказе.
