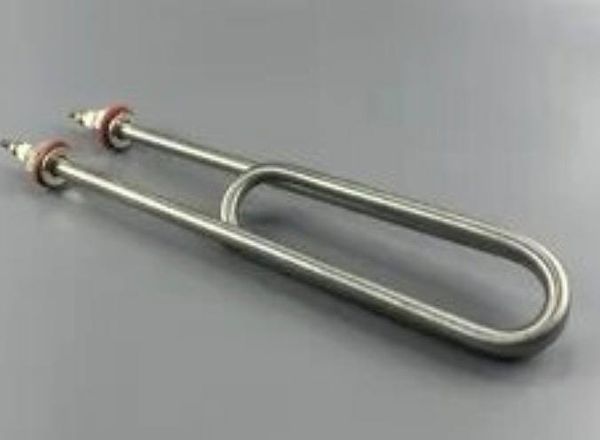

Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим
- Сравните посадочные места: крепёж, резьба, фланец, хомут или прижимную планку должны совпадать с отверстиями на оборудовании.
- Проверьте длину трубки (прямой или изогнутой части) вашей детали, а также расстояние между осями выводов.
- Убедитесь, что количество и тип выводов (штыри, клеммы, гайки) совпадает с этим товаром.
- Сверьте маркировку по мощности 3 кВт и напряжению 380 В. Ток расчётный 7,89 А, сопротивление в рабочем режиме 48,1 Ом.
- Форма должна быть одинаковой: прямая, Uобразная, кольцо или другой изгиб.
Что прислать именно для этого товара
- Фото старой детали в сборе и отдельно с указанием длины трубки и размера крепежа.
- Фото и тип оборудования (котёл, бойлер, станок, цистерна), куда ставили нагреватель.
- Чертёж или эскиз от руки с размерами межосевого расстояния, длины погружной части и диаметра трубки.
- Маркировку или шильдик с завода, если сохранилась.
- Уточните материал среды (вода, масло, раствор) и рабочее давление, если среда агрессивна.
- Фото зоны уплотнения (прокладка, резьба, фланец) и способ герметизации.
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем длину трубки, форму, тип крепления, выводы или напряжение и мощность под задачу. Материал оболочки и контактной группы подбираем под среду заказчика.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлерах нагреватель устанавливают в баке через боковой или нижний фланец либо через резьбовую втулку. В проточных водонагревателях нагреватель размещается в небольшой цилиндрической камере внутри корпуса на пути воды. Также нагреватели этого типа применяются в стиральных машинах, где элемент закреплён снизу бака через резиновую манжету.
Как оформить заказ
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Можно ли сделать такой же водяной ТЭН на напряжение 220 В?
Да, сделаем. Пришлите желаемую мощность или ток, чтобы мы пересчитали параметры.
Подойдёт ли этот ТЭН, если у старого другое межосевое расстояние?
Нет, мы изготовим с нужным межосевым расстоянием по вашему чертежу или образцу.
Вы сможете изготовить этот нагреватель из нержавейки для агрессивной среды?
Да, сделаем из материала, устойчивого к вашей среде. Пришлите её состав и температуру.
У меня длина трубки на 20 мм больше. Вы сделаете такую же, но длиннее?
Да, изменим длину по вашему образцу или эскизу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
