Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте общую длину трубки и активной зоны вашего проточного нагревателя
- Сравните общую длину трубки и длину активной (нагреваемой) зоны от вывода до вывода.
- Проверьте форму: она повторяет контур вашей старой детали (прямая, изогнутая, спиральная и т.д.).
- Уточните тип и размер крепления: резьбовой штуцер, фланец, монтажные отверстия или другие фиксаторы.
- Сопоставьте электрические параметры: мощность и напряжение, указанные на корпусе или в паспорте старого нагревателя.
- Оцените среду нагрева: вода, масло или вязкая жидкость (указано в названии товара).
Пришлите фото вашего трубчатого ТЭН для воды и масла с линейкой рядом
- Фото старой детали с линейкой или штангенциркулем рядом для масштаба.
- Чертёж или эскиз с размерами: общая длина, межосевое расстояние, диаметр трубки и зоны нагрева.
- Фото места установки (крепёжные элементы, форма бака/канала), если деталь встроена в корпус.
- Надписи на корпусе старого нагревателя: мощность, напряжение, любые буквенные коды или сокращения.
- Указание типа среды: вода, масло, вязкая жидкость, температура рабочей среды (если известна).
Изменим мощность, напряжение или длину зоны нагрева проточного ТЭН
По заказу меняем мощность, напряжение, длину нагревательной зоны, форму изгиба и тип крепления под вашу задачу. Делаем по образцу, фото или чертежу, подбирая размеры под габариты оборудования.

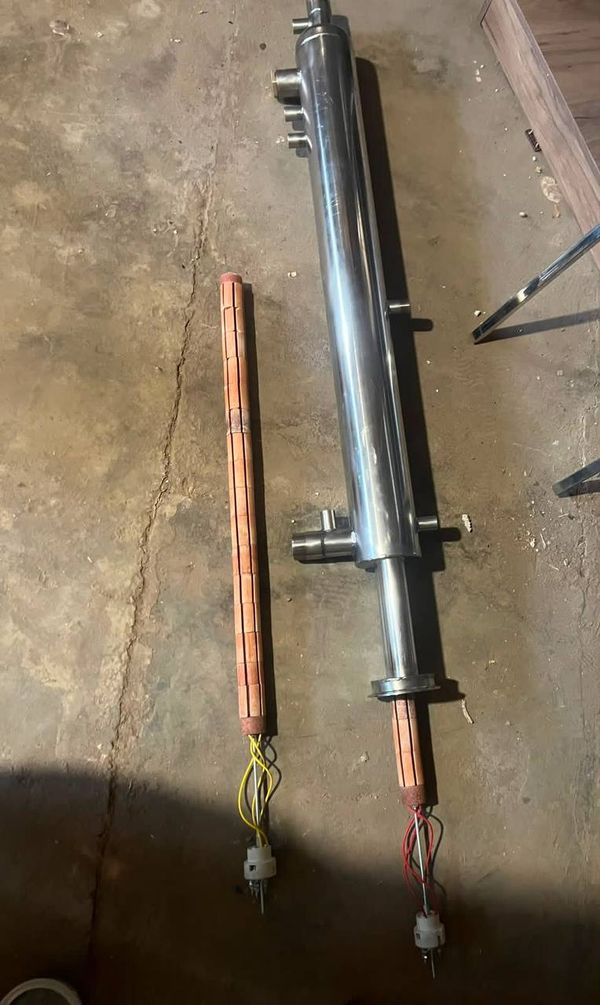

Применение: Нагреватель для воды
Такие нагреватели ставят в проточные водонагреватели и проточные нагреватели бассейна, где элемент находится в проточной камере корпуса на пути потока. Также их используют в судовых подогревателях топлива и масла, где нагреватель расположен в теплообменнике топливной или масляной системы судна.
Вопросы
Можно ли заказать этот нагреватель на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, остальные размеры оставляем по вашему образцу.
У меня другое крепление, чем на фото, вы сделаете по моему фланцу?
Да, сделаем. Приложите фото или чертёж вашего крепления с размерами.
Нужна другая длина трубки, вы можете изменить её под мой бак?
Да, изменим длину активной зоны и общую длину по вашему чертежу.
Нагреватель будет работать в масле, а не в воде, вы подберёте материал?
Да, сделаем из материала, подходящего для масла. Укажите в заказе среду и её рабочую температуру.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
