Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

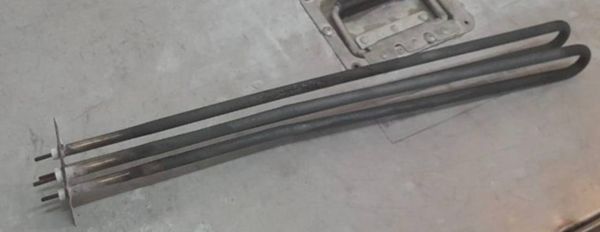

Что скрывает название «1,5 кВт, 220 В»
Название сообщает мощность 1,5 кВт и напряжение 220 В. Из готовых расчётов известны ток 6,82 А и рабочее сопротивление 32,3 Ом. Эти цифры описывают электрическую часть, но не форму и не размеры.
Чтобы изготовить ТЭН, нужны ещё:
- Развёрнутая длина трубки;
- Диаметр оболочки;
- Форма изгиба;
- Тип крепления;
- Материал оболочки;
- Среда.
В названии нет среды, формы и крепления. Без этих данных заказ невозможен.
Мощность делим на напряжение: получаем ток 6,82 А.
Форма: как передать радиус и изгиб
ТЭН 1,5 кВт может быть прямым или гнутым. Гнутые ТЭН делают U-образными, W-образными, кольцевыми. Для воспроизведения формы нужен чертёж с радиусами изгиба и расстояниями между осями.
Чтобы передать форму и радиус:
- Снимите размеры со старого ТЭН: общую длину по внешней стороне, длину прямых участков, радиусы закруглений.
- Сделайте шаблон из мягкой проволоки, повторяющий форму старого нагревателя.
- Приложите шаблон к листу бумаги и обведите, укажите размеры в мм.
Контактные стержни должны выходить только из прямого участка, не ближе 20 мм от начала изгиба (у производителей это требование ГОСТ).
Если нет чертежа, подойдёт эскиз от руки с проставленными размерами и фото со шкалой.
Не выпрямляйте старый ТЭН полностью. Достаточно измерить участки и сложить.
Крепление: штуцер, фланец, межосевое
Крепление ТЭН к баку или корпусу бывает разным: резьбовой штуцер с гайкой, фланец, просто гладкая трубка с накидной гайкой. Ток 6,82 А проходит через контактные стержни, поэтому крепление должно быть прочным и плотным.
Межосевое расстояние для гнутых ТЭН: расстояние между осями соседних ветвей. Его нужно измерить, если старый нагреватель крепился в два отверстия. Для фланца измерьте расстояние между центрами отверстий и количество болтов.
По заказу меняем тип крепления: штуцер на фланец и наоборот.
Среда: вода, воздух или масло - что выбрать
От среды зависит материал трубки. У производителей в каталогах ТЭН кодируют буквами: X (вода), S/T (воздух), Z (масло). В названии нашего ТЭН кода нет, поэтому среда не определена.
Для воды чаще используют медь или латунь, для масла и воздуха применяют сталь. Нержавеющая сталь подходит для растворов и агрессивных сред. Напряжение 220 В не ограничивает среду. Один и тот же электрический параметр может работать в воде, воздухе или масле при выборе подходящей оболочки.
Не включайте ТЭН для воды в открытом воздухе без жидкости: он перегорит.
Что прислать, чтобы мы начали изготавливать
- Чертёж или эскиз с размерами. Если чертежа нет, подойдёт образец старого ТЭН.
- Фото старого ТЭН с линейкой рядом, чтобы было видно масштаб.
- Данные по среде: вода, воздух, масло и рабочая температура.
- Тип крепления: штуцер (шаг резьбы), фланец (межосевое расстояние) или просто опишите, как крепится.
- Если хотите проверить старый ТЭН, измерьте сопротивление: рабочее сопротивление должно быть 32,3 Ом. Допустимое отклонение по ГОСТ у производителей в пределах норм.
Делаем по чертежу, эскизу или образцу. По заказу меняем резьбу и тип крепления.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), стиральных и посудомоечных машинах. В бойлере нагревательный элемент устанавливают в бак через боковой или нижний фланец либо через резьбовую втулку. В стиральной машине элемент закреплён снизу бака через резиновую манжету прижимной скобой. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера. Укажите нужный размер или пришлите образец.
Можно ли поставить в другую среду?
Можно, если материал оболочки подходит для новой среды. Для воды, воздуха и масла используются разные материалы, уточните среду при заказе.
Можно ли на другое напряжение?
Нет, этот ТЭН рассчитан на 220 В. Для другого напряжения нужен пересчёт мощности и сопротивления.
Как измерить развёрнутую длину?
Развёрнутая длина: общая длина трубки, если её выпрямить. Измерьте гибкой проволокой по форме старого ТЭН, затем выпрямите проволоку и измерьте рулеткой.
