Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 800 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 4,3 кВт; можно меньше или больше, примерно от 2,6 кВт до 6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия этого ТЭН и чего не хватает для изготовления

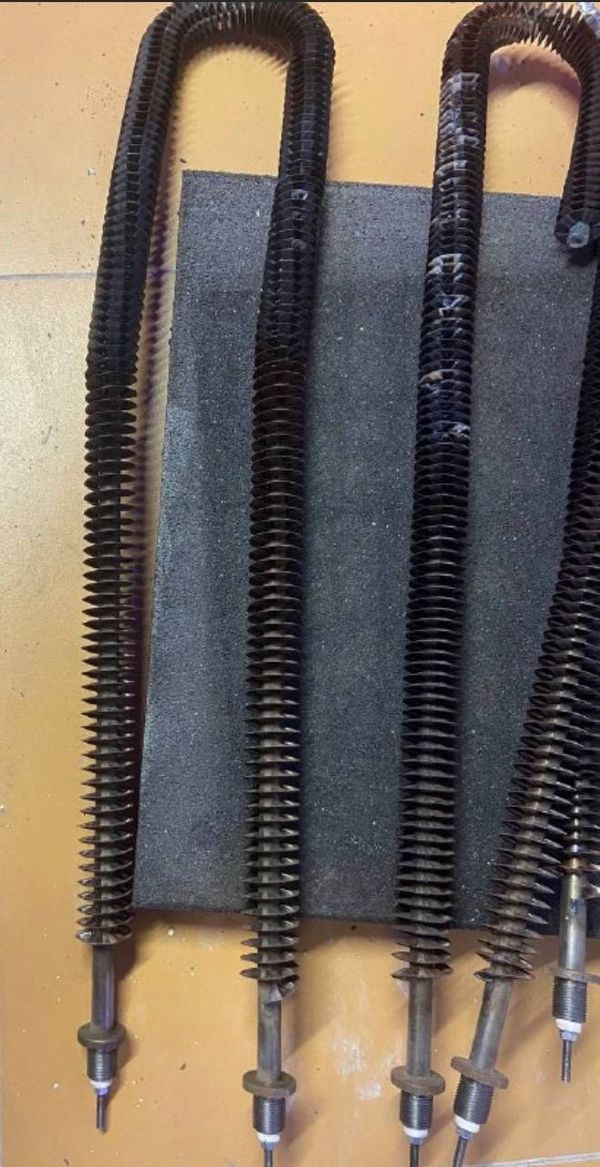

Из названия ясно: это воздушный оребренный ТЭН, длина 80 см, мощность 4,3 кВт. Назначение - рекуператор, то есть работа в потоке воздуха. Оребрение уже есть, его тип и шаг не указаны.
Для изготовления по образцу или чертежу не хватает:
- Формы и радиуса гибки (прямой или изогнутый)
- Материала оболочки (сталь, нержавейка)
- Напряжения (220 В или 380 В)
- Длины холодных зон и контактных стержней
- Типа и размера резьбы штуцера (крепления)
- Диаметра трубки оболочки
Главный размер - 80 см. Это развёрнутая длина, но только если ТЭН прямой. После гибки длина по осям может быть меньше.
Форма и гибка: как передать форму и радиус
Форма задаётся чертежом, эскизом или образцом. Если ТЭН гнутый - укажите радиус изгиба и расстояние между осями прямых участков. По ГОСТ 13268-88 контактный стержень должен находиться на прямом участке, не ближе 20 мм от начала изгиба для диаметров оболочки 10 - 16 мм.
- Пришлите фото старого ТЭН с линейкой
- Нарисуйте от руки схему с размерами
- Укажите, сколько изгибов и в какой плоскости
Не гните ТЭН самостоятельно - нарушится изоляция наполнителя. Мы делаем гибку на станке по вашим размерам.
Среда и материал оболочки: вода, воздух, масло
Этот ТЭН - воздушный, для рекуператора. У производителей в каталогах для спокойного воздуха до 450°C применяют углеродистую сталь (код S, удельная мощность 2,2 Вт/см²). Для движущегося воздуха - сталь или нержавейка (коды O, K, мощность до 6,5 Вт/см²).
По заказу меняем материал оболочки. Если среда - вода или масло, потребуется другой расчёт удельной мощности и герметизации. Для воды максимальная мощность на поверхности выше, но конструкция оребрения для воды не применяется.
4,3 кВт при длине 80 см - типичная нагрузка для воздушного ТЭН с оребрением в потоке.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Развёрнутая длина - распрямите ТЭН мысленно или измерьте мягкой проволокой по внешней стороне изгибов. Допуск по ГОСТ: до 1000 мм - ±2% (но не более 12 мм).
- Холодные зоны - участки без нагрева у концов. Измерьте расстояние от края резьбы до начала оребрения. Длина холодной зоны в заделке бывает 40, 65, 100 мм (буквы A, B, C по ГОСТ).
- Форма после гибки - замерьте расстояние между осями прямых участков и радиус внутреннего изгиба.
- Резьба штуцера - измерьте диаметр и шаг резьбы (например, G1/2, G3/4).
Развёрнутая длина - главный размер, от него зависит мощность. Если она 80 см - это активная длина или полная? Уточните.
Не путайте длину с осевым размером. У П-образного ТЭН осевая длина меньше развёрнутой.
Что прислать
Чтобы мы сделали ТЭН точно под ваш рекуператор, достаточно одного из вариантов:
- Чертёж с размерами (развёрнутая длина, форма, резьба, холодные зоны)
- Эскиз от руки с подписанными цифрами
- Образец старого ТЭН (мы обмерим и скопируем)
- Фото с линейкой рядом с ТЭН (вид сверху и сбоку)
По заказу меняем материал оболочки, длину холодных зон, тип резьбы штуцера, напряжение. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в оборудование, где требуется нагрев воздуха в проточном режиме, например в рекуператорах или системах вентиляции. В отличие от бытовых водонагревателей или стиральных машин, они не контактируют с жидкостью и работают в сухой воздушной среде.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли нержавейку?
Да, по заказу ставим оболочку из нержавеющей стали. Обычно её применяют для агрессивных сред или высоких температур воздуха (свыше 450°C).
Как измерить развёрнутую длину?
Распрямите ТЭН мысленно и промерьте мягкой проволокой по внешней стороне всех изгибов. Либо измерьте длину каждого прямого участка и сложите с длинами дуг.
Можно ли поставить в другую среду?
Нет, этот ТЭН рассчитан на воздух. Для воды или масла нужна другая удельная мощность, герметизация торцов и материал оболочки. Использование в другой среде приведёт к перегреву и выходу из строя.
Можно ли другую резьбу штуцера?
Да, по заказу меняем тип и размер резьбы (например, G1/2, G3/4, M16). Укажите нужный стандарт при заказе.
