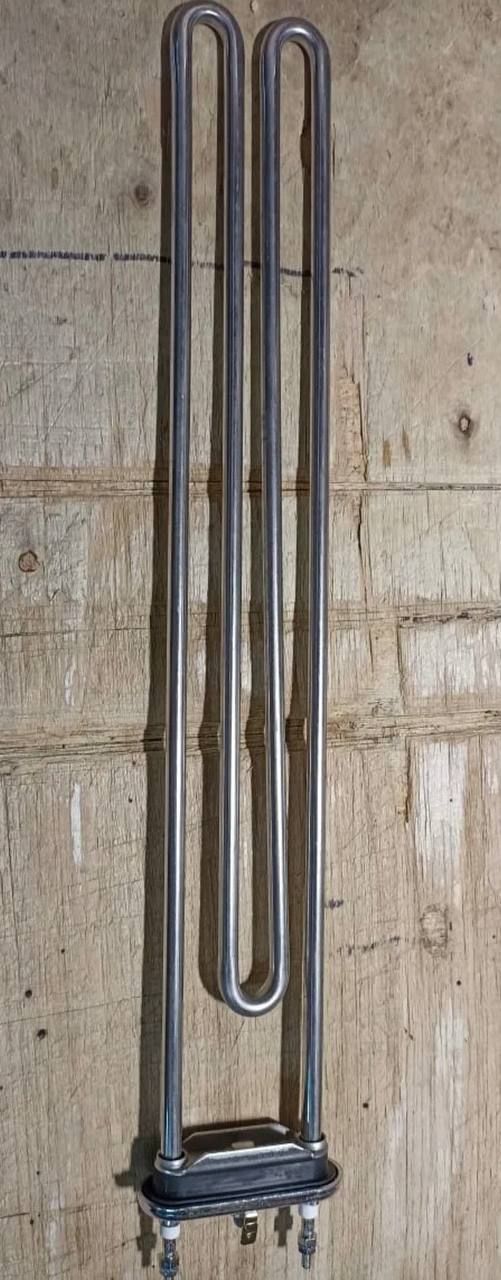

Тэны для стиральной машины KANETA 5 кВт 220 В на овальном флан

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия «Тэны для стиральной машины KANETA 5 кВт 220 В на овальном фланце» мы знаем:

Мощность: 5 кВт
Напряжение: 220 В
Тип крепления - овальный фланец
Назначение - стиральная машина

Для изготовления не хватает:

Развёрнутой длины трубки (общая длина до гибки)
Диаметра трубки (у производителей от 6,5 до 16 мм)
Длины контактных стержней и холодных зон (по ГОСТ - коды A, B, C и т.д.)
Формы после гибки (простая, П-образная, W-образная - любой изгиб)
Межосевого расстояния между концами трубки на фланце

Инженерная заметка

Эти размеры снимают со старого нагревателя. Без них мы не можем повторить изделие.

Подключение на напряжение этого ТЭН и ток (дан в расчёте)

Этот нагреватель рассчитан на 220 В. По расчёту:

Ток: 22,73 А
Сопротивление: 9,7 Ом

При подключении к сети 220 В он будет потреблять 5 кВт. Если подать 380 В, ток вырастет, и спираль перегорит. У производителей напряжение указывают в маркировке на оболочке - сверяйте с тем, что написано на вашем старом ТЭН.

Важно

Не включайте нагреватель на напряжение выше номинального - это приводит к перегреву спирали и пробою изоляции.

Крепление: штуцер, гайка, фланец, межосевое

В названии указан овальный фланец. Это пластина с отверстиями под болты, на которой закреплены выводы. Типы крепления у производителей:

Штуцер с резьбой - вкручивается в корпус
Фланец круглый или овальный - прижимается гайками
Гайка на трубке - для фиксации в отверстии

Для повторения нужны:

Размеры фланца (длина, ширина, диаметр отверстий)
Межосевое расстояние - расстояние между центрами трубок или между отверстиями крепления
Резьба штуцера (если есть) - шаг и диаметр

Главное: межосевое и размер фланца берут со старого нагревателя.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Снимите старый нагреватель - открутите гайки, выньте из бака.
Измерьте развёрнутую длину: положите трубку на стол, аккуратно выпрямите изгибы (если она не сломана) и меряйте рулеткой от кончика одного контактного стержня до другого.
Замерьте холодные зоны: это участки от торца трубки до начала изгиба или до активной части. У производителей длина холодной зоны обозначается буквами A - H (от 40 до 630 мм по ГОСТ).
Зарисуйте форму после гибки: сфотографируйте или нарисуйте, как изогнута трубка - П-образно, W-образно, есть ли петли. Отметьте расстояния между прямыми участками.
Измерьте диаметр трубки - штангенциркулем по оболочке.
Развёрнутая длина - от края до края после выпрямления.
Холодные зоны - от торца до активной части.
Форма - фото или эскиз с размерами.

Инженерная заметка

Если трубка сломана - измерьте её по частям и сложите длины.

Что прислать

Для заказа пришлите:

Фото старого нагревателя с линейкой рядом (вид сбоку, вид на фланец)
Развёрнутую длину (в миллиметрах)
Диаметр трубки
Форму после гибки (рисунок или фото с размерами изгибов)
Межосевое расстояние (если фланец)
Размеры фланца (длина, ширина, диаметр отверстий)
Если есть маркировка на оболочке - напишите её

Делаем по чертежу, эскизу, образцу. По заказу меняем длину контактных стержней, материал оболочки, резьбу штуцера.

Где применяют такие нагреватели

Такие нагреватели ставят в стиральных машинах, накопительных водонагревателях и посудомоечных машинах. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету, прижимной скобой или гайкой. В накопительных водонагревателях он установлен в баке через боковой или нижний фланец либо через резьбовую втулку. В посудомоечных машинах нагреватель встроен в проточную часть циркуляционной помпы, а не в бак.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли сделать этот ТЭН на другое напряжение (380 В)?

Нет, спираль и сопротивление рассчитаны под 220 В. На 380 В ток будет меньше, мощность упадёт примерно в 3 раза. Под заказ делаем нагреватель с другой спиралью под ваше напряжение.

Можно ли другую резьбу штуцера?

По заказу меняем резьбу - шаг, диаметр, тип (метрическая, дюймовая). Укажите параметры со старого образца.

Можно ли сделать по старому образцу без маркировки?

Да, снимаем размеры с вашего старого нагревателя. Нужны: развёрнутая длина, диаметр трубки, форма изгиба, размеры крепления.

Как измерить развёрнутую длину, если трубка сломана?

Измерьте каждую часть отдельно (от места разлома до кончика стержня), сложите все длины. Если есть изгибы - аккуратно выпрямите мягкой силой.

Заявка на расчёт

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
