Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 4,5 кВт; можно меньше или больше, примерно от 2,7 кВт до 6,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

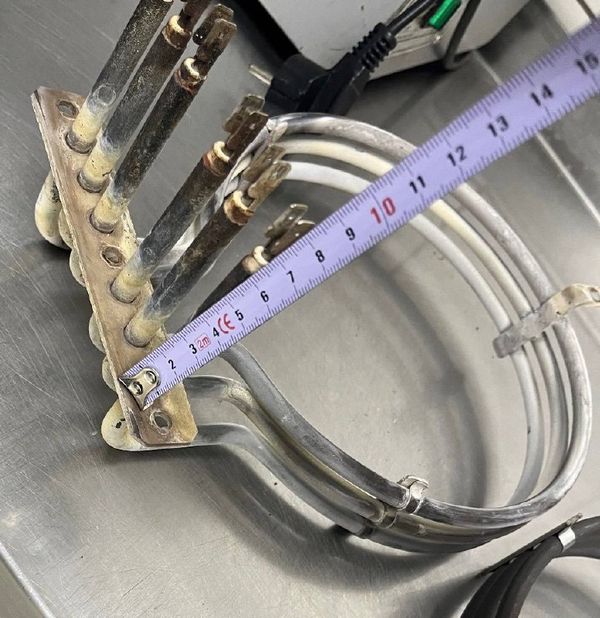

Из названия «Мощность тэна 4,5квт(3*1,5квт)» ясно: это сборка из трёх нагревателей. Каждый выдаёт 1,5 кВт, вместе - 4,5 кВт. Внутри - три спирали, соединённые в звезду или треугольник, под 220 В или 380 В. Но для производства этого мало.
Для запуска в работу нужны:
- Диаметр оболочки (стандартный ряд: 6,5 - 16 мм по ГОСТ 13268-88)
- Развёрнутая длина (от 250 до 6300 мм, допуск ±2% до 1000 мм)
- Код нагреваемой среды (например, X - вода, S - воздух, Z - масло)
- Длина контактных стержней (A=40 мм, B=65 мм, C=100 мм и т.д.)
- Форма и радиусы гибки - прямое исполнение или изогнутое
Главное для заказа: 4,5 кВт - это суммарная мощность. Каждый из трёх ТЭН считают отдельно по напряжению и сопротивлению спирали.
Форма и гибка: как передать форму и радиус
У производителей форма ТЭН задаётся чертежом или эскизом. Если нагреватель гнутый - укажите радиус изгиба и расстояние от центра гиба до концов. Контактные стержни должны стоять только на прямых участках: не менее 20 мм от начала изгиба для трубки 10 - 16 мм, не менее 10 мм для 6,5 - 9,5 мм.
Как передать:
- Нарисуйте от руки с размерами (длина плеч, угол, радиус)
- Сфотографируйте старый образец рядом с линейкой
- Приложите чертёж в PDF или JPEG
Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу штуцера и длину контактных стержней.
Среда и материал оболочки: вода, воздух, масло
Материал оболочки и предельная мощность на см² зависят от среды. У разных производителей в каталогах по ГОСТ 13268-88 свои коды:
| Код | Среда | Предельная удельная мощность, Вт/см² | Материал оболочки |
|-----|-------|--------------------------------------|-------------------|
| X | вода, pH 5 - 9 | 9,0 | медь, латунь |
| J | вода, pH 5 - 7 | 15,0 | нержавеющая сталь |
| P | вода, pH 7 - 9 | 15,0 | углеродистая сталь |
| Z | масла, жиры | 3,0 | углеродистая сталь |
| S | воздух спокойный до 450°C | 2,2 | углеродистая сталь |
| T | воздух спокойный свыше 450°C | 5,0 | нержавеющая жаропрочная сталь |
Для 4,5 кВт важно: если ставите в масло - берите код Z. Если в воду - X, J или P. Для воздуха - S или T. По заказу меняем материал оболочки под среду.
Не используйте ТЭН для воды в масле и наоборот: разная удельная мощность приведёт к перегреву или коррозии.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Развёрнутая длина - выпрямите старый нагреватель (если гнутый) и измерьте рулеткой от одного контактного стержня до другого. Если гнуть нельзя - измерьте длину по средней линии изгиба.
- Холодные зоны - участок от края оболочки до начала активной части. Обычно 40 - 160 мм по ГОСТ. Замерьте штангенциркулем расстояние от торца трубки до точки, где начинается нагрев (видно по цвету или маркировке).
- Форма после гибки - положите старый ТЭН на бумагу, обведите контур, отметьте радиусы и углы. Сфотографируйте с линейкой.
- Диаметр оболочки - измерьте микрометром в трёх местах. Допуск по ГОСТ: +0,3/−0,1 мм для 6,5 - 10 мм, +0,4/−0,2 мм для 13 - 16 мм.
Развёрнутая длина ТЭН по ГОСТ - от 250 до 6300 мм, допуск ±2% для длины до 1000 мм.
Что прислать
Для запуска в производство достаточно:
- Чертёж с размерами (развёрнутая длина, радиусы, углы)
- Фото старого образца с линейкой
- Указание среды (вода, воздух, масло) и напряжения
- Желаемая резьба штуцера (если нужна нестандартная)
Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу штуцера, материал оболочки, длину контактных стержней.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель располагается в баке через боковой или нижний фланец. В проточном водонагревателе элемент находится в небольшой цилиндрической камере нагрева внутри корпуса.
Вопросы
Можно ли другую резьбу штуцера?
Да. По заказу меняем резьбу под ваш крепёж - укажите тип и шаг резьбы.
Можно ли поставить в другую среду?
Можно, но только с заменой материала оболочки и пересчётом мощности. Сообщите среду - подберём код по ГОСТ.
Как измерить развёрнутую длину?
Выпрямите старый ТЭН и замерьте рулеткой от одного контактного стержня до другого. Если гнутый - обведите контур на бумаге и посчитайте длину по средней линии.
Можно ли сделать по старому образцу без маркировки?
Да. Пришлите фото с линейкой и укажите среду. Мы снимем размеры и сделаем по образцу.
