Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 400 В; можно на 380 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия этого ТЭН и чего не хватает для изготовления

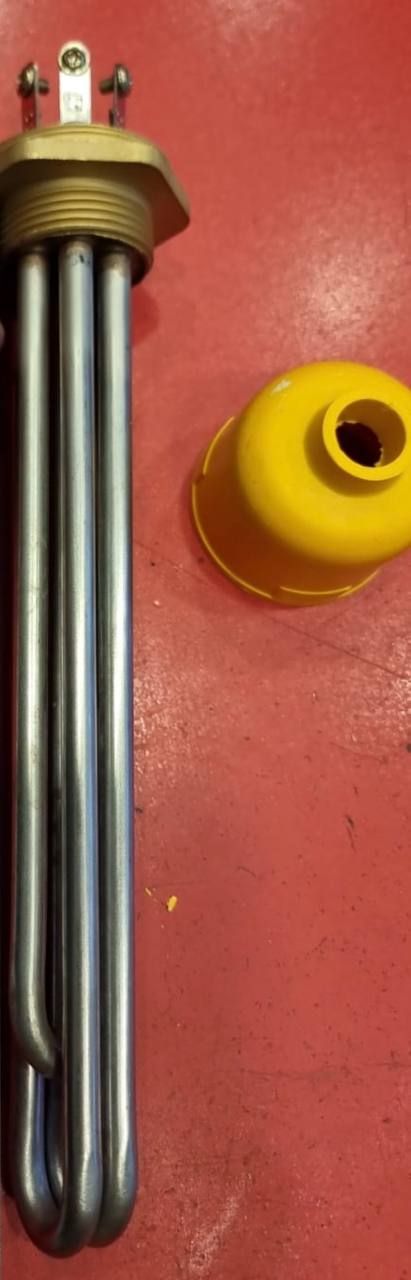

Из названия «ТЭН 327*60 мм н/с мокрый 400В 6 кВт 6000W» мы видим основные параметры. Длина оболочки 327 мм, диаметр 60 мм, резьба штуцера н/с (наружная/стандартная). Напряжение 400 В, мощность 6 кВт. Среда применения - мокрый нагрев (вода).
Чего в названии нет для изготовления:
- Развёрнутой длины трубки (длина заготовки до гибки)
- Длины холодных зон (участков без нагрева на концах)
- Формы после гибки (прямой, изогнутый, П-образный и т.д.)
- Материала оболочки (сталь, нержавейка)
- Типа резьбы (дюймовая, метрическая)
Для запуска в производство нужны размеры и форма, которые вы снимете со старого нагревателя.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Положите старый ТЭН на ровную поверхность. Сфотографируйте его с линейкой рядом - это поможет передать общую форму.
- Измерьте развёрнутую длину. Возьмите мягкую проволоку, повторите изгибы старого ТЭН, затем распрямите и замерьте длину проволоки рулеткой.
- Найдите холодные зоны. Это участки от края трубки до начала видимой спирали. У производителей холодные зоны стандартизированы по ГОСТ: A=40 мм, B=65 мм, C=100 мм и так далее.
- Замерьте расстояние от края резьбы до первого изгиба и радиусы гибки. Радиус считается по внутренней стороне изгиба.
Не включайте старый ТЭН в сеть для проверки - при повреждении изоляции это опасно. Просто снимите размеры.
Среда и материал оболочки: вода, воздух, масло
В названии указано «мокрый» - это нагрев воды или слабых растворов. Для такой среды у производителей применяют углеродистую сталь (код среды P по ГОСТ) или нержавеющую сталь (код J). По заказу меняем материал оболочки и тип резьбы.
Если ставите в другую среду (масло, воздух), скажите об этом. Для каждой среды в каталогах свои предельные мощности на квадратный сантиметр оболочки.
Для воды удельная мощность по ГОСТ до 9,0 Вт/см² на стали.
Форма и гибка: как передать форму и радиус
Сделайте одно из трёх:
- Нарисуйте эскиз от руки с размерами в миллиметрах
- Приложите фото старого ТЭН с линейкой
- Отправьте сам нагреватель (делаем по образцу)
Укажите радиус гибки, если знаете. У производителей минимальный радиус - не менее двух диаметров трубки. Контактные стержни должны оставаться на прямых участках, не ближе 20 мм от изгиба.
Главное - развёрнутая длина и холодные зоны. Остальное подберём по ГОСТ.
Что прислать
Для точного изготовления подготовьте:
- Развёрнутую длину в мм
- Длину холодных зон на каждом конце (от края трубки до начала спирали)
- Фото или эскиз формы с указанием радиусов гибки
- Родной ТЭН целиком (делаем по образцу)
- Желаемую среду (вода, масло, воздух) и материал оболочки, если не подходит стандартный
Сопротивление вашего ТЭН в рабочем режиме 26,7 Ом при 400 В.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В накопительном водонагревателе нагреватель устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он размещается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закрепляется снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по чертежу, эскизу или образцу. Отправьте старый ТЭН или его фото с размерами.
Можно ли нержавейку?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Для воды это допустимо по ГОСТ.
Можно ли поставить в другую среду?
При замене среды меняется предельная мощность на см². Скажите, куда ставите, - подберём материал и мощность.
Можно ли другую резьбу штуцера?
Да, по заказу меняем тип резьбы (дюймовая, метрическая) и размер штуцера под ваше оборудование.
