Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 450 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 100 Вт; можно меньше или больше, примерно от 60 Вт до 140 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия: ТЭН 110B, 0,1 кВт

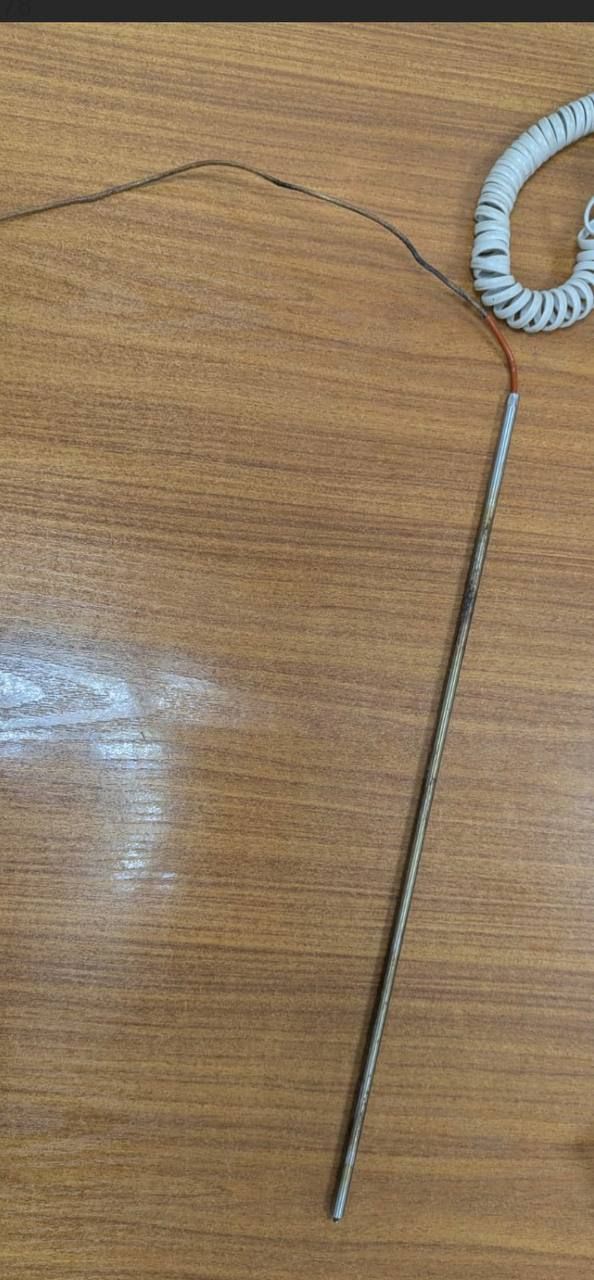

В названии этого товара: ТЭН 110B, мощность 100 Вт, диаметр 7 мм, длина 450 мм, в партии 10 штук. Мощность: 0,1 кВт.
- Известно: мощность, диаметр, длина, количество.
- Не указано: среда нагрева, материал оболочки, форма, холодные зоны, штуцер или резьба.
- Символ 110B в названии требует подтверждения: это напряжение или часть обозначения.
Без формы и среды изготовить точно нельзя.
Как снять размеры со старого ТЭН: длина 450 мм
Работайте с отключённым и остывшим нагревателем. Не выпрямляйте трубку.
- Снимите старый ТЭН и положите на ровный стол.
- Мягкой проволокой повторите линию трубки от одного контактного стержня до другого.
- Распрямите проволоку и измерьте. Это развёрнутая длина, для этого товара в названии она 450 мм.
- Измерьте холодные зоны: длину контактного стержня, его заделку в трубку и расстояние от конца трубки до активной части.
- Сфотографируйте форму с линейкой у трубки.
Развёрнутая длина и холодные зоны определяют повторяемость.
Если согнуть или распрямить трубку до замеров, размеры будут неверными.
Форма и гибка: радиус для трубки 7 мм
Форму передают образцом или эскизом. На эскизе укажите форму: какая часть прямая, где изгиб, куда направлены контактные стержни. Радиусы измеряйте по одной стороне трубки и подпишите, по какой: по внутренней или наружной.
В каталогах производителей для ТЭН диаметром 6,5; 8,0; 8,5; 9,5 мм контактный стержень должен выходить на прямом участке. Для трубки 7 мм расстояние от начала изгиба до стержня уточняется по чертежу.
Развёрнутая длина для этого товара 450 мм: её нужно повторить точно.
Среда и материал оболочки: вода, воздух, масло
В названии не указано, где работает ТЭН. Это главный пропуск. Вода, воздух и масло требуют разного материала оболочки и разной нагрузки на поверхность.
У производителей в каталогах среда кодируется буквой: X вода, S/T воздух, Z масло. Для воды чаще всего используют медь, латунь или нержавеющую сталь; для воздуха и масла, как правило, сталь.
По заказу меняем материал оболочки под вашу среду. Пришлите среду и температуру. Мощность этого товара: 0,1 кВт.
Что прислать: образец, эскиз, фото
Для изготовления по образцу или чертежу пришлите:
- Старый ТЭН целиком, если можно его отправить;
- Фото трубки с линейкой, с торца и со стороны контактов;
- Эскиз с размерами: развёрнутая длина, холодные зоны, радиусы, углы;
- Рабочее напряжение, если 110B не означает 110 В;
- Тип штуцера или резьбы, если они есть.
Делаем по чертежу, эскизу или образцу. В заказе укажите количество: в этом товаре 10 штук.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторах и гладильных системах, в бойлере парогенератора. Также их используют в накопительных водонагревателях, в баке через боковой или нижний фланец.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
