Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 18 кВт; можно меньше или больше, примерно от 10,8 кВт до 25,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа

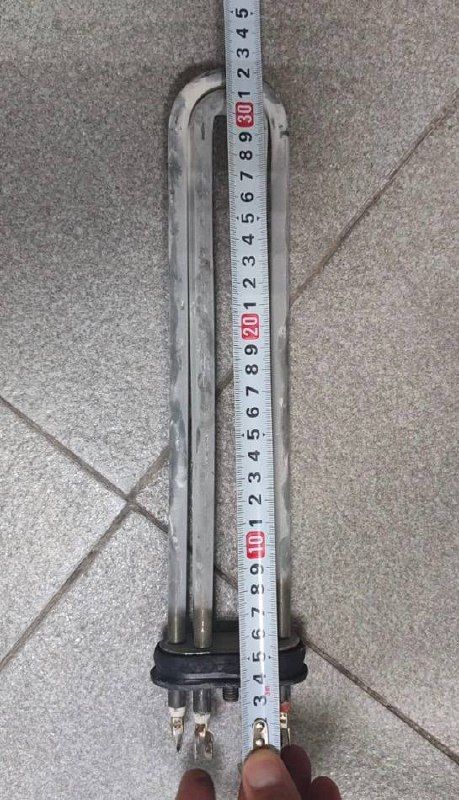

- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия ТЭН и чего не хватает для изготовления
Из названия мы знаем мощность: 18 кВт и напряжение: 380-415 В. Этого достаточно для расчёта сопротивления спирали, но не для изготовления готового изделия. Для производства нужны размеры: диаметр оболочки, развёрнутая длина, длина контактных стержней, форма изгиба и тип крепления. Без маркировки эти параметры можно получить только по образцу или чертежу.
Главное: 18 кВт и 380-415 В - это электрические данные. Геометрию определяет заказчик по старому ТЭН.
Форма и гибка: как передать форму и радиус
Чтобы мы повторили изгиб в точности, сделайте так:
- Положите старый ТЭН на лист бумаги и обведите его карандашом - получится контур.
- Укажите на рисунке радиус каждого изгиба (в мм) или просто приложите к углу линейку и сфотографируйте с двух сторон.
- Замерьте общую развёрнутую длину от одного контактного стержня до другого по внешней стороне трубки.
Изгиб можно повторить только по образцу или точному эскизу с радиусами. Без этого геометрия может не совпасть с посадочным местом.
Крепление: штуцер, гайка, фланец, межосевое
Крепёжный узел определяет, как ТЭН будет стоять в баке стиральной машины. Основные типы:
- Штуцер с резьбой (наружной или внутренней)
- Гайка (прижимная, накидная)
- Фланец (овальный, круглый, с отверстиями под болты)
- Межосевое расстояние - для фланца это расстояние между центрами отверстий
Измерьте резьбу (диаметр и шаг), толщину штуцера, диаметр фланца и межосевое. Если крепление нестандартное - приложите сам узел или его фото с линейкой.
Межосевое расстояние - главный размер для фланца. Если ошибётесь на 1 мм, ТЭН не встанет на место.
Среда и материал оболочки: вода, воздух, масло
ТЭН из каталога предназначен для стиральной машины - это водяная среда. По умолчанию оболочка делается из нержавеющей стали (код J по ГОСТ 13268-88 - вода, слабые кислоты, pH 5 - 7, удельная мощность до 15 Вт/см²). Если в вашей машине жёсткая вода с щелочной реакцией (pH 7 - 9), по заказу меняем материал на углеродистую сталь (код P). Для масла или воздуха - другой материал и расчёт.
Вода - основной тип среды для этого ТЭН. Материал оболочки подбирается под pH и температуру конкретной стиральной машины.
Что прислать
Для изготовления точной копии ТЭН без маркировки пришлите:
- Старый ТЭН (целиком, с креплением)
- Эскиз с размерами: общая длина, длина активной зоны, длина холодных концов, диаметр трубки, радиусы изгибов
- Фото крепления (штуцер/гайка/фланец) с линейкой
- Данные о среде (вода, температура, pH - если известны)
Делаем по чертежу, эскизу или образцу. Если образец деформирован или сломан - эскиз обязателен.
Где применяют такие нагреватели
Такие нагреватели ставят в стиральные машины, где элемент закреплён снизу бака через резиновую манжету, прижимной скобой или гайкой. Также они используются в накопительных водонагревателях, где монтируются в бак через боковой или нижний фланец либо через резьбовую втулку. Ещё один вариант применения - проточные водонагреватели, где нагреватель располагается в небольшой цилиндрической камере внутри корпуса сразу на пути воды.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать оболочку из нержавейки?
Да, нержавеющая сталь - стандартный материал для водяных ТЭН. По заказу меняем на другой материал, если среда отличается.
Можно ли другую резьбу штуцера?
По заказу меняем тип резьбы и диаметр штуцера. Укажите нужные параметры в заказе.
Можно ли сделать на другое напряжение?
Да, пересчитываем спираль под любое напряжение по ГОСТ 13268-88 (12, 24, 36, 42, 48, 60, 127, 220, 380 В). Укажите нужное значение.
Можно ли сделать по старому образцу без маркировки?
Да, это основной способ. Пришлите старый ТЭН или его эскиз с размерами - изготовим копию.
