Хомут под ваш диаметр
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Размер | внутренний диаметр и ширину берём по вашему цилиндру или соплу |
|---|---|
| Исполнение | цельное кольцо, разъёмный хомут или два полухомута, каждый со своим выводом |
| Изоляция | миканит или керамика, по температуре цилиндра |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Выводы | провод или клеммы, место выхода по вашему узлу |
Проверка хомутового нагревателя на соответствие цилиндру комбайна

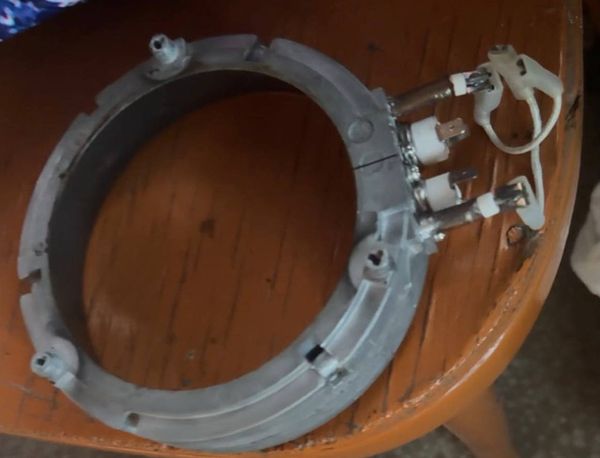

- Сравните форму. Это хомутовой (кольцевой) нагреватель, который охватывает цилиндр. Ваша деталь должна иметь такую же дугу или полное кольцо.
- Посмотрите на крепление. На корпусе есть отверстия и выступы под винты. Убедитесь, что расстояние между ответными отверстиями на вашем оборудовании совпадает.
- Проверьте выводы. С одной стороны расположены три контакта с керамическими изоляторами и клеммами «фастон», соединенные проводами. У вашей старой детали выводы должны быть такими же.
- Сверьте длину активной части (размер по окружности) и общую длину выводов.
- Уточните электрические параметры: напряжение и мощность. Они указаны на маркировке вашего старого нагревателя.
Фото старого кольцевого ТЭНа для изготовления по образцу
- Фото старой детали с разных сторон, чтобы были видны форма, крепление и выводы.
- Чертеж или эскиз с размерами: внутренний диаметр кольца, ширина и толщина нагревателя, расстояние между крепежными отверстиями.
- Маркировку с вашего ТЭНа (буквенно-цифровой код, если он сохранился).
- Укажите напряжение и мощность, которые вам нужны.
- Если оборудование нестандартное, приложите фото узла, куда устанавливается нагреватель, с размерами посадочного места.
Изменение длины и мощности хомутового нагревателя под заказ
Делаем по образцу, фото или чертежу. По заказу меняем длину активной части, мощность, материал оболочки под вашу среду, а также количество и тип выводов.
Где применяют ТЭН для комбайна
Такие нагреватели ставят в экструдерах плёнки, труб и профиля, где хомутовые или кольцевые нагреватели закреплены снаружи на цилиндре экструдера по длине. Также они используются в маслонагревателях баков силовых трансформаторов, где нагреватель закреплён снаружи на баке. В аэрогрилях кольцевой элемент расположен вокруг вентилятора в съёмной крышке.
Вопросы
Можно ли сделать такой нагреватель на другое напряжение (например, 380 В вместо 220 В)?
Да, сделаем. Для этого укажите в заказе нужное напряжение и мощность.
У меня другое расстояние между крепежными отверстиями. Вы можете изменить расположение выступов?
Да, сделаем по вашему чертежу или образцу с нужным расположением крепежа.
Нагреватель будет работать в агрессивной среде. Вы можете изготовить его из другого материала?
Да, сделаем. Пришлите описание среды, и мы подберем материал оболочки.
Мне нужна другая длина хомута (больше или меньше). Это возможно?
Да, сделаем по вашим размерам. Приложите чертеж или фото с указанием нужной длины по окружности.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
