Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 5,6 кВт; можно меньше или больше, примерно от 3,4 кВт до 7,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает для изготовления

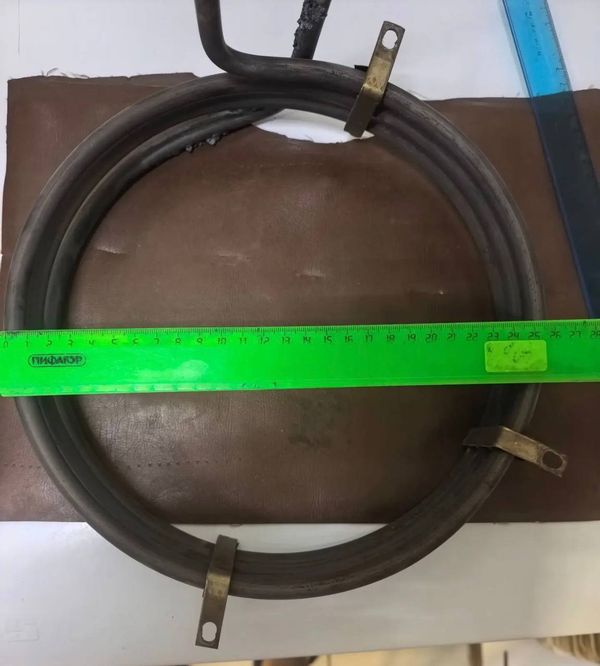

Из названия «ТЭН печи LINCOLN 1305 (для пиццы) 5,6 кВт» мы знаем:
- Мощность: 5,6 кВт
- Назначение: печь для пиццы, модель LINCOLN 1305
- Тип: одиночный ТЭН (трубчатый электронагреватель) по ГОСТ 13268-88
Чего нет в названии - без этого мы не можем сделать точную замену:
- Напряжение (220 В или 380 В - по ГОСТ возможны оба варианта)
- Развёрнутая длина оболочки (от 250 до 6300 мм по ГОСТ)
- Диаметр трубки (6,5 - 25 мм у производителей)
- Длина холодных зон и контактных стержней
- Форма после гибки (ТЭН может быть изогнут в П-образную, W-образную или другую конфигурацию)
- Тип крепления (штуцер, гайка, фланец)
- Материал оболочки (углеродистая сталь, нержавейка, медь - в зависимости от среды)
Для печей для пиццы у производителей часто используют нержавеющую сталь или углеродистую сталь с оребрением.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Снимите старый ТЭН и измерьте три параметра:
- Развёрнутая длина - распрямите ТЭН по всей длине от кончика одного контактного стержня до кончика другого. Измерьте рулеткой или гибкой линейкой.
- Холодные зоны - расстояние от конца каждого контактного стержня до начала активной (нагреваемой) части. Обычно у производителей холодная зона маркируется буквой: A=40 мм, B=65 мм, C=100 мм и т.д. по ГОСТ.
- Форма после гибки - зарисуйте или сфотографируйте ТЭН с разных сторон. Отметьте, где начинаются и заканчиваются изгибы.
Не измеряйте развёрнутую длину «на глаз» - погрешность более 2% ведёт к несоответствию мощности.
Главное: развёрнутая длина ±1% для ТЭН длиннее 1000 мм - это допуск по ГОСТ.
Форма и гибка: как передать форму и радиус
Форма ТЭН для печи LINCOLN 1305 может быть любой - прямой, П-образной, W-образной, с петлями. Чтобы мы точно повторили гибку:
- Сделайте фото старого ТЭН на листе бумаги в клетку - это даст сетку для масштаба.
- Приложите ТЭН к листу и обведите контур карандашом.
- Укажите радиусы изгибов (внутренний радиус в мм) - у производителей минимальный радиус зависит от диаметра трубки: не менее 20 мм для диаметра 10 мм.
- Отметьте, где находятся контактные стержни относительно изгибов.
Делаем по чертежу, эскизу, образцу - если пришлёте фото и эскиз с размерами, изготовим с точностью до 1 мм.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец, межосевое
ТЭН для печи может крепиться одним из способов:
- Штуцер с гайкой - резьбовое соединение. Измерьте диаметр резьбы и шаг.
- Фланец - плоская пластина с отверстиями. Измерьте межосевое расстояние (расстояние между центрами крепёжных отверстий) и диаметр отверстий.
- Прижимная гайка - если ТЭН вставляется в панель и фиксируется гайкой.
Уточните, какой тип крепления на вашем LINCOLN 1305. По заказу меняем тип крепления - если старый штуцер не подходит, можем сделать фланец.
Межосевое расстояние - главный размер при фланцевом креплении. Измерьте его с точностью до 0,5 мм.
Что прислать
Чтобы мы изготовили ТЭН без маркировки, пришлите:
- Образец (старый ТЭН целиком) - самый точный вариант.
- Эскиз с размерами: развёрнутая длина, диаметр трубки, холодные зоны, радиусы изгибов, тип и размеры крепления.
- Фото старого ТЭН с разных сторон, желательно на фоне линейки.
- Напряжение и мощность (мощность 5,6 кВт у вас уже есть).
Делаем по чертежу, эскизу, образцу - без маркировки восстанавливаем по геометрии.
Где применяют такие нагреватели
Такие нагреватели ставят в подовые печи для пиццы. Нагреватель располагается по периметру камеры в качестве верхнего и нижнего ТЭНа. Камера состоит из оцинкованного короба, пода из огнеупорного материала и ТЭНов верхнего и нижнего.
Вопросы
Как измерить развёрнутую длину?
Распрямите ТЭН на ровной поверхности и измерьте рулеткой от кончика одного контактного стержня до кончика другого. Если ТЭН сильно изогнут, используйте гибкую линейку или нитку.
Можно ли заказать ТЭН из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь, если это подходит для среды (например, для воздуха в печи - код T по ГОСТ). Уточните при заказе.
Можно ли поставить этот ТЭН в другую среду, например, в воду?
В каталогах ТЭН для воздуха и для воды имеют разную удельную мощность (до 2,2 Вт/см² для воздуха и до 9 Вт/см² для воды). Установка в другую среду без пересчёта может вызвать перегрев. Мы делаем по вашему чертежу с учётом среды.
Можно ли сделать ТЭН по старому образцу, если нет маркировки?
Да, мы изготавливаем ТЭН по образцу, эскизу или чертежу. Пришлите старый ТЭН или его размеры - восстановим форму, мощность и крепление.
