Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Блок как у вас или с другим составом
Блок собираем из отдельных ТЭН, поэтому можно повторить его или поменять мощность и состав. Что известно и что меняется:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

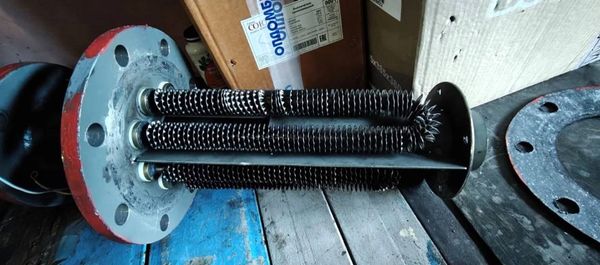

Что известно о блоке ТЭН на 59 Ом
У производителей блок ТЭН обычно собирают из нескольких одиночных нагревателей в одном присоединительном узле. В названии этого товара не указаны число ТЭНов, крепление и расположение клемм. На старом блоке проверьте маркировку, выводы и способ монтажа. Сопротивление из названия: 59 Ом.
Подключение блока на 380 В
В названии указано 380 В, но схема соединения не приведена. По одному напряжению нельзя определить, подключены ли элементы звездой или треугольником. Ток по фазе в готовых расчётах не указан.
Сверьте схему на старом блоке или в документации осушителя. Не переставляйте перемычки наугад.
Термостат: нужен ли и где его искать
Наличие термостата у этого блока не указано. Он нужен для управления нагревом и защиты от перегрева, но тип и место установки следует сверить со схемой осушителя. В каталогах производителей у регулируемых блоков терморегулятор размещают в отдельном корпусе управления.
Что прислать для подбора
- Фото старого блока целиком и крупно, чтобы были видны клеммы и маркировка.
- Фото шильдика осушителя и схему подключения, если она есть.
- Чертёж, эскиз или образец блока.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей находится в герметичной оболочке внутри корпуса котла. Также нагреватели используются в ваннах длительной пастеризации молока, где блок ТЭН установлен в водяной рубашке ванны для нагрева воды.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Вопросы
Можно ли заменить один ТЭН?
Это зависит от конструкции блока и возможности снять отдельный элемент. Пришлите фото старого блока и его маркировки для проверки.
Нужен ли термостат в блоке?
Наличие встроенного термостата у этого товара не указано. Проверьте схему осушителя: термостат может быть отдельным устройством.
Как подключить блок к однофазной сети 220 В?
Блок указан на 380 В, поэтому подключать его напрямую к сети 220 В нельзя. Нужен нагреватель, рассчитанный на 220 В, или подходящее решение по схеме оборудования.
Почему перегорает один из трёх ТЭНов?
Возможны плохой контакт, неисправность цепи элемента или перегрев. Проверьте соединения и поток воздуха через нагреватель.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
