Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает
В названии указан трубчатый электронагреватель для воды, мощность 9–12 кВт, расчётная мощность 12 кВт, напряжение 220 В, длина 35–40 см. По расчёту ток 54,55 А, сопротивление 4 Ом. Этого достаточно, чтобы понять тип нагревателя, но не его конструктив.
Для изготовления не хватает диаметра оболочки, материала трубки, формы изгиба, длины холодных зон, типа контактных стержней и наличия крепёжной резьбы. Все эти параметры определяются по чертежу, эскизу или образцу. Делаем по чертежу, эскизу, образцу, по заказу меняем материал, мощность и геометрию.
В названии есть среда, мощность, напряжение и длина. Остальное задаёт чертёж или старый ТЭН.
Форма и гибка: как передать форму и радиус
ТЭН может быть прямым или гнутым. Для гнутого нагревателя важны радиусы изгибов, расстояние от изгиба до контактного стержня и плоскость, в которой лежат все участки. Форму можно передать фотографией с линейкой, аккуратным эскизом от руки или готовым образцом.
У производителей действует правило: начало изгиба должно находиться не ближе 20 мм к контактному стержню для оболочек диаметром 10, 13, 16 мм. Это защищает спираль от смещения и короткого замыкания на оболочку. Если сомневаетесь в радиусе, приложите проволоку к старому ТЭН и повторите его контур.
Как снять размеры со старого ТЭН

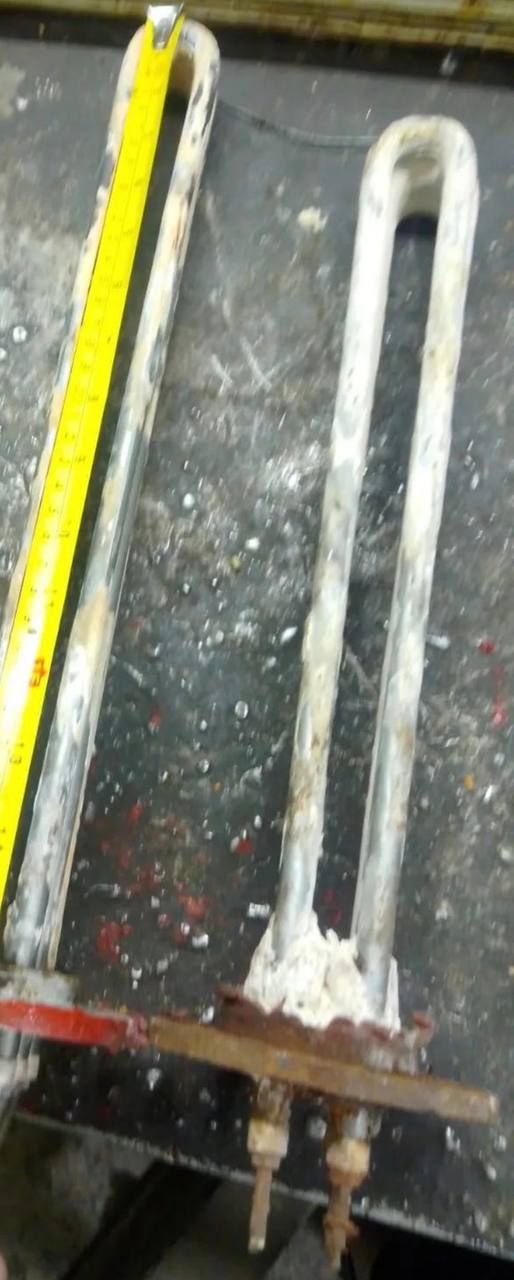

- Сфотографируйте старый ТЭН рядом с линейкой или рулеткой, чтобы были видны все изгибы.
- Измерьте диаметр оболочки штангенциркулем: это обязательный размер.
- Определите развёрнутую длину: возьмите гибкую проволоку, повторите ею форму по осевой линии, затем выпрямите и измерьте. Длина 35–40 см из названия может быть именно развёрнутой длиной, но для заказа её нужно подтвердить.
- Отметьте холодные зоны: расстояние от конца контактного стержня до начала активной греющей части. Обычно это длина стержня в заделке.
- Зарисуйте форму: прямые участки, радиусы изгибов, углы и расстояние между осями. Укажите, где крепёж или гайка, если они есть.
Развёрнутая длина измеряется по осевой линии трубки, а не по внешнему краю изгиба.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Проверка мультиметром
Сопротивление в рабочем режиме по расчёту 4 Ом. При проверке мультиметром на контактах должно быть около 4 Ом: это сопротивление спирали в нагретом состоянии, хотя при холодном замере оно может отличаться на доли ома. Обрыв или очень низкое сопротивление указывают на неисправность.
Дополнительно проверьте изоляцию: между контактом и оболочкой должно быть не менее 0,5 МОм. Если сопротивление меньше, ТЭН имеет утечку на корпус, использовать его нельзя. У производителей норма изоляции для исправного нагревателя значительно выше, но 0,5 МОм это нижняя граница.
Что прислать
- Фото старого ТЭН рядом с линейкой.
- Эскиз с размерами: диаметр, развёрнутая длина, холодные зоны, радиусы изгибов.
- Параметры из расчёта: 12 кВт, 220 В, 4 Ом.
- Материал оболочки, если известен: сталь, нержавейка, медь, латунь.
- Желаемую форму: прямая, U-образная, W-образная, с креплением или без.
Делаем по чертежу, эскизу, образцу. По заказу меняем материал, диаметр, мощность и форму под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), проточные водонагреватели и стиральные машины. В бойлере нагреватель устанавливается в бак через боковой или нижний фланец. В стиральной машине он закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать ТЭН на другое напряжение?
Да, по заказу пересчитываем мощность и сопротивление под нужное напряжение, например 380 В или 12 В. Укажите новое напряжение и желаемую мощность.
Можно ли поставить в другую среду, не в воду?
По заказу можем изготовить ТЭН для масла, воздуха или другого теплоносителя с соответствующим материалом оболочки и удельной мощностью. Уточните среду и условия эксплуатации.
Можно ли сделать оболочку из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Это актуально для агрессивных сред или жёсткой воды.
Как измерить развёрнутую длину, если ТЭН изогнут?
Возьмите гибкую проволоку, повторите ею форму по осевой линии трубки, затем выпрямите проволоку и измерьте её длину. Это и будет развёрнутая длина.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
