Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 12 кВт; можно меньше или больше, примерно от 7,2 кВт до 16,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для пищевого оборудования: нержавеющая AISI 304 или 12Х18Н10Т |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия и чего не хватает

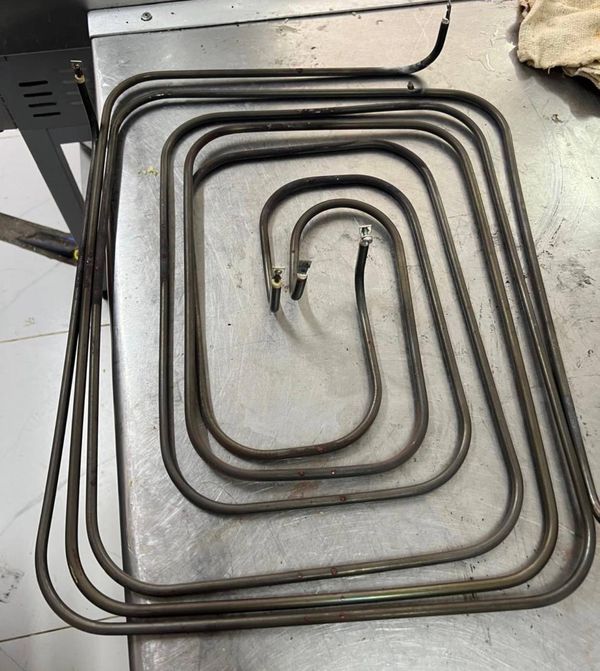

Товар назван «Тэны для электрической сковороды СЭП-0,45. мощность 12 кВт». Это трубчатый электронагреватель (ТЭН) для работы в масле или жире.
Для запуска в производство по каталогам производителей требуется полный набор характеристик:
- Напряжение - без него нельзя рассчитать сопротивление нихромовой спирали (стандартный ряд по ГОСТ: 12 - 380 В);
- Развёрнутая длина и активная длина - от них зависит удельная поверхностная мощность (для масла не более 3 Вт/см²);
- Диаметр оболочки (у производителей от 6,5 до 16 мм);
- Материал оболочки и код нагреваемой среды.
Мощность 12 кВт - только отправная точка. Остальные параметры определяют срок службы и безопасность.
Крепление: штуцер, гайка, фланец, межосевое
В названии тип крепления не указан. У производителей встречаются варианты:
- Резьбовой штуцер - вваривается в оболочку, фиксируется гайкой. Укажите резьбу (М14, М18, дюймовая).
- Фланец - приваривается к трубке, крепится болтами. Главный размер - межосевое расстояние (расстояние между центрами отверстий).
- Гайка с уплотнением - ТЭН вставляется в отверстие и прижимается накидной гайкой.
По заказу меняем тип крепления. Для точного совпадения пришлите образец или чертёж посадочного места.
Форма и гибка: как передать форму и радиус
ТЭН для сковороды обычно изогнут (U, W, спираль). Передать геометрию можно тремя способами.
Главное правило гибки: контактный стержень должен быть на прямом участке, не ближе 20 мм от изгиба (для трубки 10 - 16 мм).
- Чертёж или эскиз - укажите габариты, радиусы изгиба R, положение выводов и холодной зоны.
- Образец - делаем точную копию по вашему старому ТЭН (даже если он сгорел, форма сохраняется).
- Описание развёртки - общая длина трубки плюс схема гибки.
*Примечание:* У производителей длина активной части короче общей на длину холодных концов (код A - H по ГОСТ 13268-88).
Среда и материал оболочки: вода, воздух, масло
Сковорода СЭП-0,45 работает с маслом или жиром. В каталогах этой среде присвоен код Z. Предельная удельная мощность для кода Z - 3,0 Вт/см².
Материал оболочки: по ГОСТ 13268-88 для масла рекомендована углеродистая сталь. По заказу меняем на нержавейку.
Если ТЭН на 12 кВт изготовить для воды (код X, 9 Вт/см²) и поставить в масло, он перегреется.
*Важно:* Удельная мощность привязана к среде. Для воды (X) - 9 Вт/см², для масла (Z) - 3 Вт/см². Активная длина должна быть рассчитана под масло.
Что прислать для заказа
Чтобы изготовить ТЭН для СЭП-0,45 без маркировки, потребуется минимум:
- Старый образец (для копирования геометрии и крепления);
- Эскиз с размерами (длина, радиусы, межосевое);
- Напряжение сети (220/380 В или другое);
- Желаемый материал оболочки (сталь, нержавейка, медь);
- Тип крепления (штуцер, фланец).
Делаем по чертежу, эскизу, образцу. Остальные детали уточняем при согласовании заказа.
Где применяют такие нагреватели
Такие нагреватели ставят в электросковородах (тигельных сковородах). В этом оборудовании трубчатые нагревательные элементы крепятся снаружи к днищу чаши и прижаты вплотную к металлу дна.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли нержавейку?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Для масла (код Z) стандарт - углеродистая сталь, но нержавейка тоже подходит. Главное - соблюсти удельную мощность 3 Вт/см².
Можно ли поставить в другую среду?
ТЭН на 12 кВт рассчитан под среду, указанную при заказе. Для воды потребуется медная оболочка и мощность до 15 Вт/см², для масла - сталь и 3 Вт/см². Универсального ТЭН для всех сред не существует.
Можно ли на другое напряжение?
Да. Мощность 12 кВт можно получить на 220, 380 В или любом другом напряжении (ряд по ГОСТ: 12, 24, 36, 42, 48, 60, 127, 220, 380 В). Сопротивление спирали пересчитывается под ваш вольтаж.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера (метрическая, дюймовая, коническая) под ваш посадочный узел. Укажите шаг и диаметр резьбы.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
