Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 72 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 450 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 630 Вт; можно меньше или больше, примерно от 378 Вт до 882 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 36 В; можно на 12, 24, 48 В, переменный или постоянный ток |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

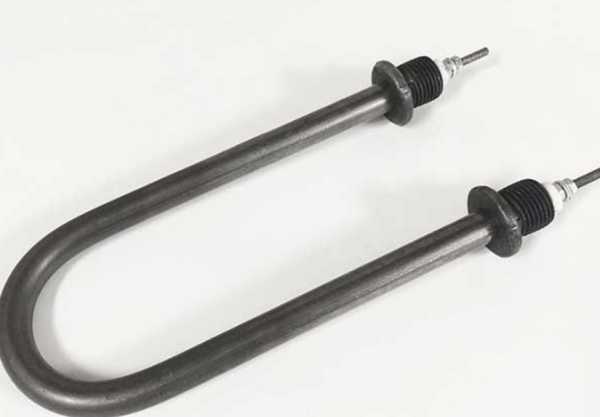

Маркировка 45 А13/0,63 J 36: длина, нагрузка и среда
«45» в такой маркировке означает развёрнутую длину 450 мм. В обозначении А13 буква А указывает на исполнение контактной части, число 13 на диаметр оболочки. Расчётная активная длина этого ТЭНа составляет 370 мм.
0,63 означает мощность 0,63 кВт, 36 означает напряжение 36 В. Код J в таблицах обозначает воду и слабые растворы кислот с pH 5–7; для этого кода указана предельная удельная нагрузка 15 Вт/см². Расчётная нагрузка изделия 4,17 Вт/см² при площади 151 см². Указание «нерж. сталь» относится к материалу оболочки. Значение Ф2 без чертежа или расшифровки исполнения не уточняем.
Код J помогает сверить нагреватель со средой, но сам по себе не подтверждает совместимость с любым раствором.
Изгиб R=24 мм: как передать форму
Указанный радиус изгиба R=24 мм важен при подборе замены. Чтобы повторить форму, приложите эскиз или чертёж с видом ТЭНа и расположением изгиба.
- Отметьте на эскизе точки крепления и направление выводов.
- Если есть образец, приложите его фото рядом с линейкой и укажите, какие участки должны совпасть.
Не подбирайте форму только по радиусу: для проверки совместимости нужна вся геометрия.
Что можно изменить, сохранив длину 450 мм
При той же развёрнутой длине можно согласовать другую форму и расположение изгибов, исполнение контактных выводов или резьбу. Напряжение и мощность тоже требуют отдельного согласования, чтобы проверить параметры под задачу.
Делаем по чертежу, эскизу, образцу. По заказу меняем исполнение по согласованным параметрам.
Проверка мультиметром: ожидаемое сопротивление
На отключённом ТЭНе измерьте сопротивление между контактами. Расчётное сопротивление в рабочем режиме составляет 2,1 Ом; показание мультиметра может отличаться, поскольку это значение дано для рабочего режима.
Не измеряйте сопротивление на подключённом к сети нагревателе.
Что прислать для подбора замены
- Фото маркировки целиком.
- Эскиз или чертёж с общей формой и радиусом изгиба.
- Данные о рабочем напряжении, мощности и нагреваемой среде.
- Фото крепления и контактной части, включая шпильку М4.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) - в баке, через боковой или нижний фланец либо через резьбовую втулку, рядом крепится магниевый анод. Также они используются в стиральных машинах, где закреплены снизу бака через резиновую манжету и прижимную скобу, и в посудомоечных машинах, где встроены в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать другую форму гиба?
Да, пришлите эскиз или чертёж с нужной формой и расположением выводов. Форму согласуем с учётом параметров ТЭНа.
Можно ли сделать с другой резьбой штуцера?
В маркировке указана шпилька М4. Другую резьбу можно запросить, приложив чертёж или образец соединения.
Что будет, если нагрузка выше предела?
Не превышайте допустимую нагрузку для выбранной среды: перегрев может привести к повреждению ТЭНа. Для кода J в таблицах указано 15 Вт/см².
Можно ли сделать на другое напряжение?
Можно запросить исполнение на другое напряжение. Укажите требуемое значение и условия подключения, чтобы параметры согласовали до заказа.
