Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

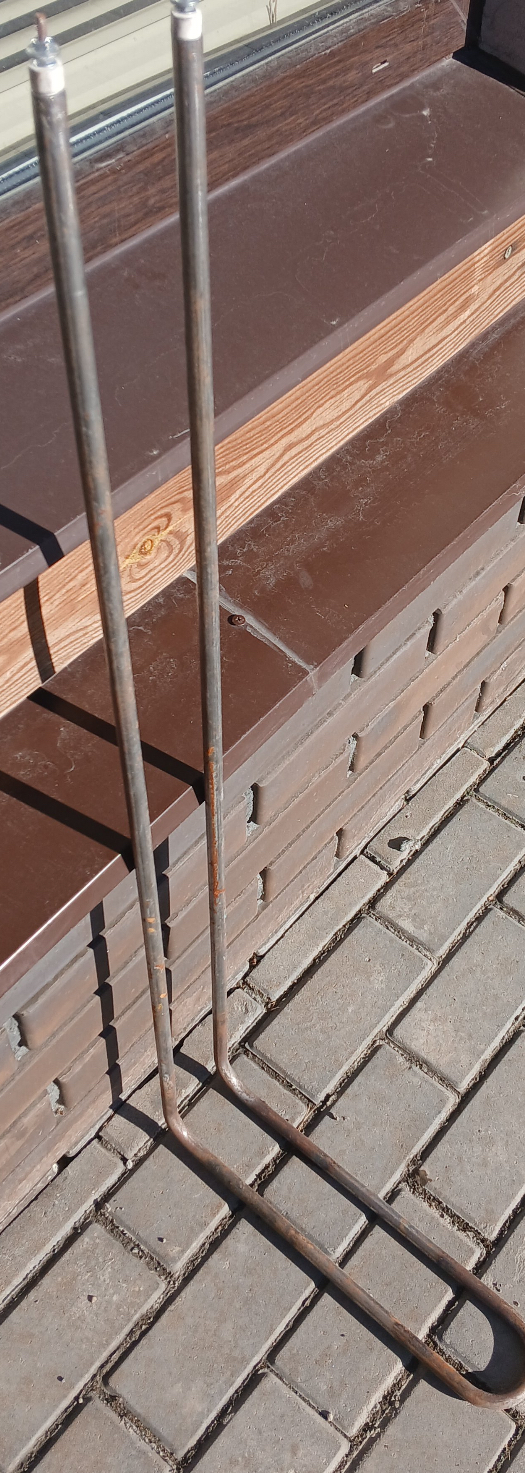

Сверка Г-образного ТЭНа по углу изгиба и длине плеч
- Сравните изгиб трубки: угол и длина каждого плеча должны совпадать с вашим образцом.
- Проверьте крепление: есть ли на корпусе резьба, фланец или монтажная пластина, их расположение и количество отверстий.
- Посмотрите на выводы: тип (штырь, винт, гайка), расстояние между ними и их ориентация относительно изгиба.
- Уточните длину погружаемой части трубки и общую длину между крайними точками.
- Сверьте напряжение и мощность, указанные на корпусе или в документации старого нагревателя.
Фото старого нагревателя с креплением и выводами для заказа
- Фото старого нагревателя с двух сторон, включая место крепления и выводы.
- Чертеж или эскиз с размерами всех плеч, диаметром трубки и расстоянием между осями крепления.
- Указать рабочее напряжение и мощность, если они известны.
- Если нагреватель стоял в баке, описать форму и материал бака, особенно если есть агрессивная среда (кислота, щелочь, морская вода).
- При наличии фланца или резьбы прислать фото уплотнительной прокладки или размеры посадочного места.
Изготовление по образцу с изменением длины, мощности и напряжения
Делаем по образцу, фото или чертежу. По заказу меняем длину трубок, мощность, напряжение, угол изгиба, тип и расположение креплений, а также материал трубки под конкретную среду.
Где применяют ТЭН для воды Г-образный
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливают в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он размещается в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли заказать этот ТЭН на другое напряжение, например 380 В?
Да, сделаем. Пришлите напряжение и мощность, которые нужны, или фото старого нагревателя с маркировкой.
Подойдет ли это изделие, если у меня крепление не резьбовое, а под фланец?
Да, сделаем с любым типом крепления. Приложите фото фланца или его размеры.
Можно ли увеличить или уменьшить длину прямого участка трубки?
Да, изменим длину под ваш бак. Укажите нужную длину погружаемой части или пришлите чертеж с размерами.
Сделаете ли ТЭН из материала, устойчивого к агрессивной среде (например, для соленой воды)?
Да, выберем подходящий материал трубки. Сообщите, какая среда (состав, температура, концентрация), и мы предложим вариант.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
