Как читать маркировку ТЭНа 250: активная длина, нагрузка и среда
В обозначении указаны В10/3,0, код среды Т, напряжение 230 В, нержавеющая оболочка и штуцер Ш18х1,5. Для кода Т ГОСТ указывает неподвижный воздух или газы свыше 450 °C. Активная длина по расчёту: 2370 мм.
- 10 обозначает диаметр оболочки, 3,0 означает мощность 3 кВт.
- В, если это код B по ГОСТ, соответствует контактному стержню длиной 65 мм.
- Число 250 и обозначение Ф4 без чертежа однозначно не расшифровываем.
Как передать форму и радиус гиба
Делать форму «по описанию» рискованно: важны плоскость гиба, положение выводов и прямые участки. Делаем по чертежу, эскизу, образцу.
Пришлите контур с размерами и укажите радиус каждого гиба. Если радиус неизвестен, приложите шаблон или образец.
Для повторения формы передайте чертёж или эскиз с привязкой выводов.
Нагрузка 4,03 Вт/см²: ниже предела для кода Т
Для среды Т предельная удельная поверхностная мощность по ГОСТ составляет 5,0 Вт/см². Расчётное значение 4,03 Вт/см² ниже этого предела. Сравнение применимо, если рабочая среда соответствует коду Т.
Код Т относится к неподвижному воздуху или газам свыше 450 °C. Учитывайте фактическую среду работы ТЭНа.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2500 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф4; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 19 %.
Сопротивление ТЭНа 3 кВт при проверке мультиметром
На отключённом от сети ТЭНе измерьте сопротивление между контактными стержнями. Ожидаемое сопротивление в рабочем режиме по расчёту составляет 17,6 Ом.
Проверка сопротивления спирали не заменяет проверку изоляции относительно оболочки.
Что прислать для подбора формы
- Чертёж, эскиз или фотографию образца с размерами.
- Укажите радиусы гиба, положение контактных стержней и требования к штуцеру.
- Сообщите рабочую среду и условия установки, чтобы сверить код среды и нагрузку.
По заказу меняем форму гиба и исполнение штуцера.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокаменки для бани и сауны, где они располагаются пакетом стержневых ТЭНов под слоем или в корзине камней.

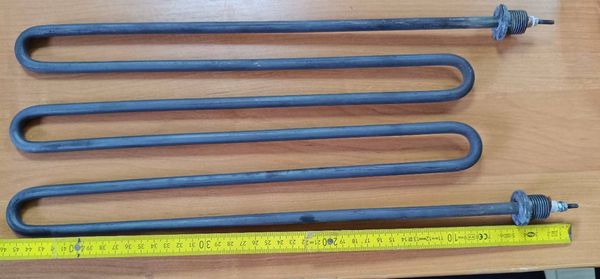

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Что если нагрузка выше предела?
Работа выше предела для указанной среды может привести к перегреву и сокращению срока службы ТЭНа. Нужно уточнить среду и подобрать исполнение с допустимой нагрузкой.
Можно ли другую форму гиба?
Да, делаем по чертежу, эскизу, образцу. Приложите размеры, радиусы и положение выводов.
Какая длина контактного стержня бывает?
По кодам ГОСТ встречаются длины от 40 до 630 мм. В маркировке этого ТЭНа код В, если это код B по ГОСТ, соответствует 65 мм.
Можно ли с другой резьбой штуцера?
По заказу меняем исполнение штуцера. Укажите требуемую резьбу и приложите чертёж или эскиз.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
