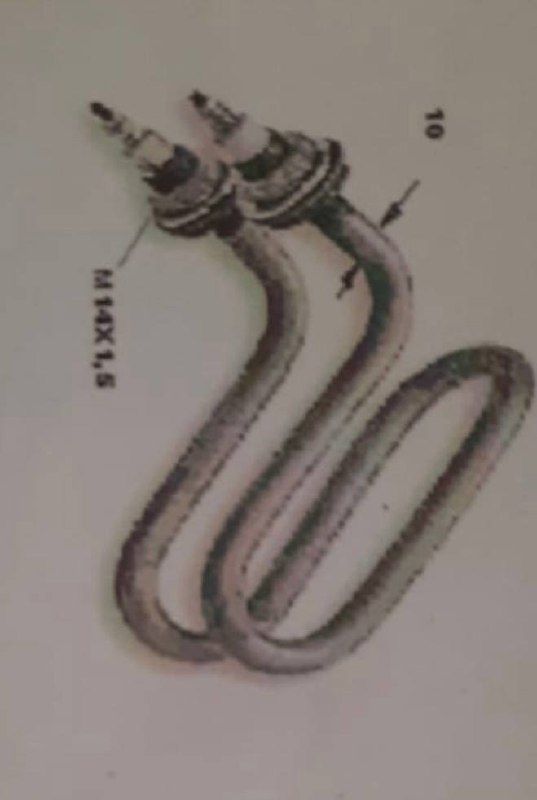

Тэн для дистиллятора ДЭ-10, марка ИЮТЕ 681817.002, мощность 2,

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из маркировки понятно: это ТЭН для дистиллятора ДЭ-10, заводской номер ИЮТЕ 681817.002, электрическая мощность 2,5 кВт. Больше никаких размеров, типа крепления или материала оболочки в названии нет.

Чтобы изготовить точную замену, нужно знать:

Диаметр и длину трубки
Материал оболочки (сталь, нержавейка, медь)
Тип крепления и его размеры
Форму гибки и расположение холодных зон

Инженерная заметка

Без этих данных даже при известной мощности ТЭН может не подойти по геометрии или среде.

Среда и материал оболочки: вода, воздух, масло

Дистиллятор ДЭ-10 работает с водой - значит, нагреватель должен быть рассчитан на жидкую среду без агрессивных кислот. В каталогах производителей для воды применяют коды среды X, J, P, Q по ГОСТ 13268-88. Материал оболочки подбирают по таблице: медь или латунь для воды с pH 5 - 9, нержавеющая сталь - для слабых кислот, углеродистая сталь - для слабых щелочей.

Если в вашем аппарате используется масло или воздух - это другой код среды (Z, S, T). По заказу меняем материал оболочки под вашу среду, но нужно сообщить, что именно греете.

Важно

Не используйте ТЭН для воды в масле или наоборот - это приводит к перегреву и пробою.

Крепление: штуцер, гайка, фланец, межосевое

У дистилляторов ДЭ-10 обычно стоит резьбовое крепление - штуцер или гайка. Точный тип и размер (например, резьба G1/2, G3/4) в названии не указан. Делаем по чертежу, эскизу, образцу - вы можете прислать старый ТЭН или его фото с линейкой.

Если крепление фланцевое - нужно межосевое расстояние между отверстиями. У производителей встречаются как стандартные фланцы (например, DN40, DN50), так и нестандартные. Мы изготовим любой вариант по вашему образцу.

Главное: без размера крепления ТЭН не зафиксируется в аппарате.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Развёрнутая длина - выпрямите трубку (если она гнутая) и измерьте рулеткой от одного контактного стержня до другого. Если гнуть жалко - измерьте длину по осевой линии каждого прямого участка и радиусы изгибов, мы пересчитаем.
Холодные зоны - это участки трубки без нагрева у концов. Измерьте расстояние от края трубки до начала активной части (обычно 40, 65, 100 мм по ГОСТ, но бывает нестандарт). Уточните, где кончается нагрев - например, по следам нагара или по длине контактного стержня.
Форма после гибки - нарисуйте от руки конфигурацию: U-образный, W-образный, спиральный и т.п. Обязательно укажите расстояния между осями параллельных ветвей и общую высоту/ширину.

Инженерная заметка

Если старый ТЭН цел, проще отправить его нам - сделаем точную копию.

Что прислать

Для заказа достаточно одного из вариантов:

Чертёж с размерами (диаметр трубки, развёрнутая длина, холодные зоны, форма, крепление)
Эскиз от руки с цифрами
Образец старого ТЭН (целый или сломанный, но чтобы были видны места гибки и крепления)

Дополнительно: напишите рабочее напряжение (220 В или 380 В) - мы проверим соответствие мощности 2,5 кВт. Если нужно другое напряжение - по заказу меняем спираль и сопротивление.

Один образец заменяет сотню замеров.

Где применяют такие нагреватели

Такие нагреватели ставят в судовых опреснителях (дистилляторах питьевой воды) в камере нагрева, где исходная вода доводится до испарения. Также они используются в накопительных водонагревателях, где монтируются в бак через боковой или нижний фланец.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

как измерить развёрнутую длину, если ТЭН гнутый?

Самый простой способ - осторожно выпрямить трубку плоскогубцами (она мягкая) и замерить рулеткой. Если боитесь повредить - измерьте каждый прямой участок и радиус изгиба по внешней стороне, мы рассчитаем длину.

можно ли другую резьбу штуцера?

Да, по заказу меняем резьбу на любую ходовую - G1/2, G3/4, M14×1.5 и т.п. Укажите нужный размер при заказе.

можно ли нержавейку?

Да, для воды с кислотностью (pH 5 - 7) или для агрессивных сред ставим нержавеющую сталь (08Х18Н10Т). Для обычной воды подходит медь или латунь.

можно ли на другое напряжение?

Да, изготовим ТЭН на 12, 24, 36, 42, 48, 60, 127, 220 или 380 В. Мощность 2,5 кВт сохранится при любом напряжении - изменится сопротивление спирали.
