Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3,4 кВт; можно меньше или больше, примерно от 2 кВт до 4,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает для изготовления

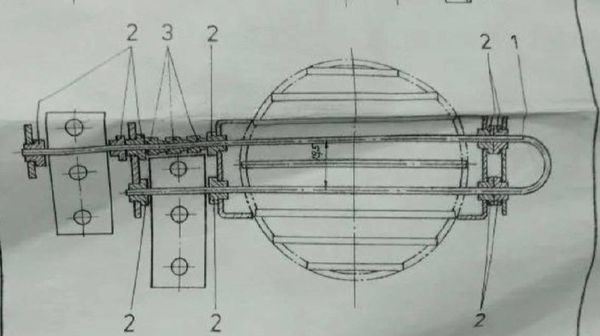

Из названия ясно: это ТЭН мощностью 3,4 кВт, рассчитанный на напряжение 230 Вольт, для дымогенератора Fessmann. Но для изготовления нужны ещё три параметра, которых в названии нет.
- Развёрнутая длина - длина трубки, если её выпрямить. Без неё нельзя рассчитать активную зону нагрева.
- Форма и радиус гибки - как именно ТЭН изогнут, чтобы поместиться в корпус дымогенератора.
- Среда - в чём работает нагреватель: в масле, воздухе или воде. От этого зависит материал оболочки.
Токарный чертёж или эскиз с размерами - то, с чего мы начинаем работу. Без цифр по длине и форме сделать точную копию невозможно.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Снимите размеры с вышедшего из строя нагревателя. Это проще, чем кажется.
- Развёрнутая длина. Возьмите мягкую проволоку (медную, стальную), повторите ею форму ТЭН от кончика одного контактного стержня до кончика другого. Выпрямите проволоку и измерьте рулеткой. Это и есть развёрнутая длина.
- Холодные зоны. Измерьте длину каждого контактного стержня (часть, которая не греется, выходит за корпус). По ГОСТ 13268-88 стандартные длины: A=40 мм, B=65 мм, C=100 мм, D=125 мм и так далее до H=630 мм. Укажите свою цифру.
- Форма. Положите старый ТЭН на лист бумаги и обведите маркером контур изгиба. Сфотографируйте рядом с линейкой.
- Главные цифры: развёрнутая длина (в мм) и длина холодной зоны (в мм).
- Диаметр оболочки - от 6,5 до 16,0 мм по ГОСТ, уточните свой.
Без замера развёрнутой длины и холодных зон мы не сможем повторить активную часть нагревателя.
Форма и гибка: как передать форму и радиус
Чтобы мы правильно согнули трубку, нужны два параметра.
- Форма. Фотография старого ТЭН рядом с линейкой с двух сторон. Или эскиз на бумаге с размерами прямых участков и углов между ними.
- Радиус изгиба. Минимально допустимый радиус гибки - не менее 20 мм от края трубки до начала изгиба для диаметров оболочки 10 - 16 мм (по ГОСТ). Если на старом ТЭН радиус меньше - укажите это отдельно.
Делаем по чертежу, эскизу или образцу. Присылайте то, что есть: фото, ручной рисунок, обводку на бумаге.
Развёрнутая длина + форма гибки = 100% совпадение с оригиналом.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: вода, воздух, масло
Среда определяет, из какого металла делать трубку. По ГОСТ 13268-88 есть буквенные коды среды.
- Вода (pH 5 - 9): код X - медь или латунь, предельная мощность 9,0 Вт/см².
- Вода и слабые кислоты (pH 5 - 7): код J - нержавеющая жаростойкая сталь, 15,0 Вт/см².
- Масла, жиры: код Z - углеродистая сталь, 3,0 Вт/см².
- Воздух спокойный (до 450°C): код S - углеродистая сталь, 2,2 Вт/см².
- Воздух свыше 450°C: код T - нержавеющая жаропрочная сталь, 5,0 Вт/см².
Ваш ТЭН для дымогенератора Fessmann - это воздух или масло? Уточните среду.
По заказу меняем материал оболочки на нержавеющую сталь или другой подходящий.
Что прислать
Для запуска в работу достаточно минимального набора данных.
- Развёрнутая длина (в мм) - измеренная проволокой.
- Длина контактных стержней (холодных зон) - в мм.
- Форма гибки: фото, эскиз, чертёж или обводка на бумаге.
- Среда (воздух, масло, вода, жир) - для выбора материала.
- Мощность и напряжение - уже есть: 3,4 кВт, 230 Вольт.
- Диаметр оболочки - измерьте микрометром или укажите по ГОСТ (6,5 - 16,0 мм).
3,4 кВт и 230 В - основа расчёта спирали. Остальное - размеры и среда.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторах и гладильных системах, в бойлере парогенератора, где нагреватель находится внутри отдельной ёмкости для воды. Также их используют в накопительных водонагревателях, где нагреватель устанавливают в баке через боковой или нижний фланец.
Вопросы
Можно ли сделать из нержавейки?
Да. По заказу меняем материал на нержавеющую сталь - для сред с кислотами или высокой температуры.
Можно ли другую резьбу штуцера?
Меняем резьбу по вашему образцу или чертежу. Укажите шаг и диаметр.
Можно ли на другое напряжение?
Делаем на любое напряжение из ряда ГОСТ: 12, 24, 36, 42, 48, 60, 127, 220, 380 В. Нужен новый расчёт спирали - укажите нужное значение.
Как измерить развёрнутую длину?
Возьмите мягкую проволоку, повторите форму ТЭН от одного контактного стержня до другого, выпрямите и измерьте рулеткой. Это и есть развёрнутая длина в мм.
