Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 600 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |

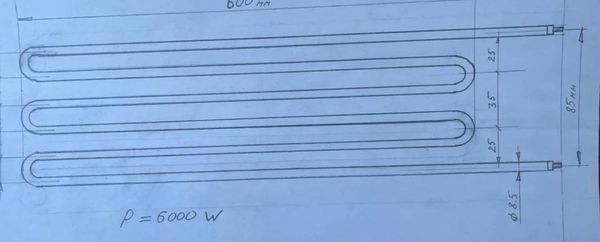

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
ТЭН 6 кВт для воды в промышленной стиральной машине
Нагреватель длиной 600 мм и мощностью 6 кВт ставится в бак промышленной стиральной машины для нагрева воды с моющими средствами. Он работает в погружном режиме: оболочка должна полностью находиться в жидкости, чтобы тепло отводилось от спирали. Для изготовления важно знать состав раствора и температуру нагрева - от этого зависит материал оболочки и допустимая нагрузка на поверхность.
- Нагревает воду в контакте с моющим раствором
- Требует полного погружения в жидкость
- Мощность 6 кВт - это тепловая нагрузка, которую должен выдерживать нагреватель
Рабочая среда такого ТЭН - вода, поэтому оболочка должна быть стойкой к коррозии и накипи.
Среда нагрева: вода, воздух, масло
Этот ТЭН предназначен для воды. У производителей для воды применяют оболочку из нержавеющей стали, меди или латуни. В каталогах для воды с pH 5 - 7 используют нержавеющую сталь, для pH 7 - 9 - углеродистую. Для воздуха выпускают оребрённые нагреватели с рёбрами для увеличения площади теплоотдачи. Для масел и жиров - оболочку из углеродистой стали.
Важно, чтобы среда соответствовала назначению. Если такой ТЭН включить без воды или в масле, он перегреется и выйдет из строя. Поэтому при заказе всегда уточняйте состав нагреваемой жидкости.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Изменения по заказу: что можно поменять
Делаем ТЭН по чертежу, эскизу или образцу. По заказу меняем присоединительную резьбу штуцера, напряжение, форму изгиба и длину контактных стержней. Это влияет на способ установки в бак и схему подключения. Также можем изменить материал оболочки под конкретную среду - например, поставить нержавеющую сталь для агрессивного моющего раствора.
- Укажите желаемую резьбу штуцера.
- Назовите напряжение сети.
- Приложите эскиз с формой изгиба.
Изменение напряжения без пересчёта спирали изменит мощность ТЭН, поэтому расчёт делается под ваш заказ.
Какие данные прислать для изготовления
Для повторения этого ТЭН пришлите старый образец. Если образца нет, передайте чертёж или эскиз с размерами. В заказе обязательно укажите мощность 6 кВт, длину 600 мм и способ крепления. Дополнительно сообщите напряжение и среду нагрева.
По старому образцу делаем копию без маркировки, если геометрия не нарушена.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленных стиральных машинах. Нагреватель закреплён снизу бака через резиновую манжету, прижимной скобой или гайкой. Также их устанавливают в накопительных водонагревателях.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу. Если на нём нет повреждений, влияющих на геометрию, маркировка не нужна.
Можно ли другую резьбу штуцера?
Да, по заказу изменим резьбу под ваш узел. Укажите её размер в заказе.
Можно ли на другое напряжение?
Да, пересчитаем спираль под ваше напряжение. Мощность при этом останется 6 кВт.
Какой материал оболочки для стиральной машины?
Для воды с моющими средствами применяют нержавеющую сталь. Если среда кислая или щелочная, уточните pH раствора - материал подберём по составу.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
