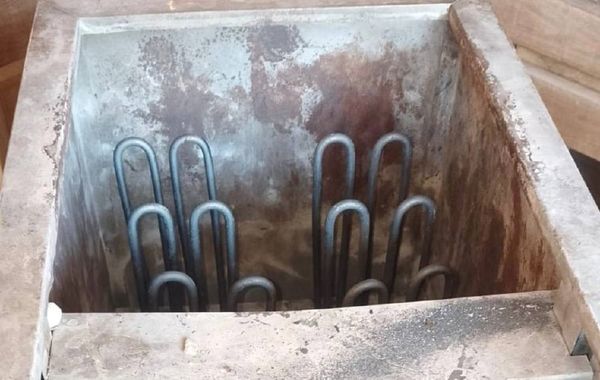

Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия и чего не хватает для изготовления
Из названия «Тэн для электронагревателя Karina. Мощность 3 кВт, напряжение 380 В» известны два главных параметра: электрическая мощность и напряжение. Остальные размеры - диаметр оболочки, развёрнутая длина, длина контактных стержней и форма изгиба - в названии не указаны.
Для запуска в производство нужен чертёж, эскиз или образец существующего ТЭН.
- Развёрнутая длина по ГОСТ 13268-88 - от 250 до 6300 мм, допуск ±2% до 1000 мм, ±1% свыше 1000 мм.
- Диаметр оболочки по общим каталогам производителей - от 6,5 до 25 мм.
Проверка мультиметром: какое сопротивление ждать
По расчёту сопротивление в рабочем режиме составляет 48,1 Ом. Именно это значение должен показать мультиметр между двумя контактными стержнями исправного ТЭН (с учётом погрешности ±5 - 10% из-за нагрева спирали). Если прибор показывает «0» или «бесконечность» - спираль замкнута или в обрыве.
- Отключите ТЭН от сети.
- Переключите мультиметр в режим измерения сопротивления (200 - 500 Ом).
- Приложите щупы к двум контактным стержням.
- Сравните показание с расчётным 48,1 Ом.
Перед проверкой убедитесь, что ТЭН отключён от напряжения - работа с включённым нагревателем опасна.
Сопротивление изоляции между стержнем и оболочкой должно быть не менее 0,5 МОм (проверяется мегаомметром).
Крепление: штуцер, гайка, фланец, межосевое
Способ крепления ТЭН к баку или корпусу нагревателя зависит от условий монтажа. В каталогах у производителей встречаются три основных типа присоединения:
- Штуцер с наружной резьбой - вкручивается в отверстие бака, фиксируется гайкой;
- Фланец - плоская площадка с отверстиями под болты (межосевое расстояние задаётся чертежом);
- Гайка накидная - прижимает ТЭН к уплотнительной прокладке.
Если крепление нестандартное - делаем по чертежу, эскизу или образцу.
По заказу меняем тип крепления, длину штуцера, материал гайки (латунь, нержавейка, сталь). Межосевое расстояние для фланца - в миллиметрах, указывается в чертеже.
Среда и материал оболочки: вода, воздух, масло
Среда, в которой будет работать ТЭН, определяет материал оболочки и предельную удельную мощность. По таблице ГОСТ 13268-88:
- Вода, слабые растворы (pH 5 - 9) - оболочка из меди, латуни или нержавеющей стали, удельная мощность до 9 - 15 Вт/см².
- Масла, жиры - углеродистая сталь, удельная мощность до 3,0 Вт/см².
- Неподвижный воздух до 450°C - углеродистая сталь, до 2,2 Вт/см².
- Движущийся воздух - сталь углеродистая или нержавеющая, 3,5 - 6,5 Вт/см².
Материал оболочки выбирается под конкретную среду - иначе ТЭН быстро выйдет из строя из-за коррозии или перегрева.
По заказу меняем материал оболочки: углеродистая сталь, нержавейка (08Х18Н10Т), медь, латунь. Если среда нестандартная - присылайте образец или чертёж.
Что прислать
Для изготовления ТЭН мощностью 3 кВт, 380 В нужно передать одно из трёх:
- Чертёж с указанием развёрнутой длины, диаметра оболочки, длины контактных стержней, формы изгиба и типа крепления.
- Эскиз от руки - с размерами в миллиметрах.
- Старый образец без маркировки (разбираем, обмеряем, делаем точную копию).
Если образец без маркировки - это не проблема: достаточно прислать его почтой или привезти.
Дополнительно укажите среду (вода, масло, воздух) и материал оболочки - если не указано, сделаем из углеродистой стали как базовый вариант.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры), где ТЭН монтируется в бак через боковой или нижний фланец. Также элемент используется в проточных водонагревателях, размещаясь в небольшой цилиндрической камере нагрева внутри корпуса. В стиральных машинах нагреватель закреплён снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать по старому образцу без маркировки?
Да, если прислать образец, мы обмеряем развёрнутую длину, диаметр, крепление и сделаем точную копию.
Как измерить развёрнутую длину?
Разверните изгибы (аккуратно, не повредив оболочку) и измерьте рулеткой общую длину трубки от кончика одного стержня до кончика другого.
Можно ли заказать ТЭН из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь 08Х18Н10Т - подходит для воды и слабых кислот.
Можно ли сделать ТЭН на другое напряжение, например 220 В?
Да, меняем спираль под нужное напряжение - мощность сохраняется, сопротивление пересчитывается. Уточните желаемое напряжение при заказе.
