Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

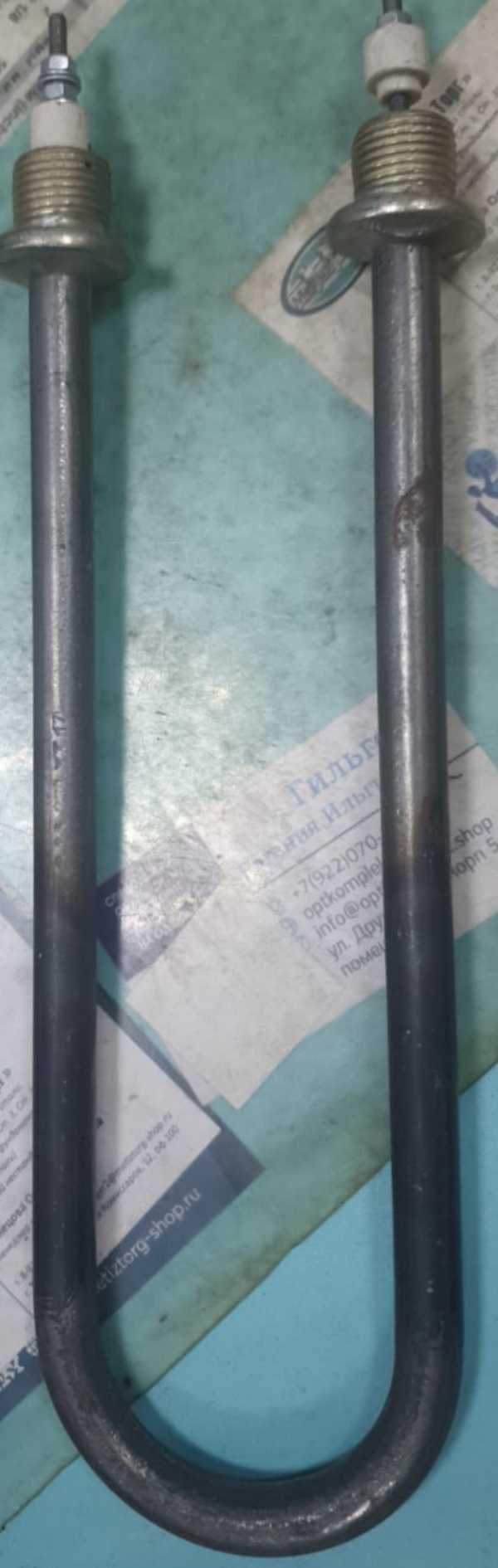

Из названия «Тэн 1,5-2 кВт 220В» вы знаете только электрические параметры. Главная цифра раздела: 2 кВт при напряжении 220 В - это мощность, под которую нужно собрать нагреватель. Расчётное сопротивление спирали под этот режим - 24,2 Ом, ток - 9,09 А.
Но для изготовления физического изделия этого недостаточно. Заказчик должен передать:
- Развёрнутую длину трубки и её диаметр
- Форму гибки (углы, радиусы) и активную зону
- Тип крепления и способ герметизации
- Среду, в которой будет работать нагреватель
Заказывая ТЭН, вы указываете не только мощность, но и геометрию - иначе изделие нельзя собрать.
Крепление: штуцер, гайка, фланец, межосевое
У производителей встречаются три основных типа крепления одиночного ТЭН:
- Штуцер с наружной резьбой - вворачивается в стенку бака или корпуса.
- Гайка накидная или приварная - для фиксации через отверстие.
- Фланец - для установки на ёмкость с прокладкой, межосевое расстояние задаётся заказчиком.
Для заказа обязательно сообщите размер резьбы (например, M27×1,5 или 1/2 дюйма), шаг резьбы, длину штуцера и материал (сталь, нержавейка, латунь). На фланце - межосевое расстояние между крепёжными отверстиями.
Форма и гибка: как передать форму и радиус
ТЭН может быть прямым, Г-образным, П-образным, W-образным, в кольцо или по сложному контуру. Вариантов гибки много, но есть правило: контактные стержни должны выходить только из прямого участка - не ближе 20 мм от начала изгиба для диаметра трубки 10 - 16 мм.
Как передать форму:
- Прислать чертёж с размерами, радиусами изгиба, углами и отметкой активной зоны.
- Сделать эскиз от руки с проставленными расстояниями и углами.
- Предоставить старый образец для обмера (снять копию геометрии).
Изгибы не должны заходить на холодные концы - это заложено у производителей в ГОСТ.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Среда и материал оболочки: вода, воздух, масло
Среда определяет материал оболочки и максимальную удельную мощность на поверхности трубки. У производителей по ГОСТ 13268-88 установлены коды среды:
| Код | Среда | Материал оболочки | Предельная мощность, Вт/см² |
|-----|-------|-------------------|-----------------------------|
| X | Вода pH 5 - 9 | Медь, латунь | 9,0 |
| J | Вода pH 5 - 7 | Нерж. сталь | 15,0 |
| P | Вода pH 7 - 9 | Углерод. сталь | 15,0 |
| S | Воздух до 450°C | Углерод. сталь | 2,2 |
| Z | Масла, жиры | Углерод. сталь | 3,0 |
| T | Воздух свыше 450°C | Нерж. жаропроч. сталь | 5,0 |
2,2 Вт/см² - предельная мощность для воздушного ТЭН; если превысить, спираль перегревается и выходит из строя.
Нельзя ставить ТЭН для воздуха в воду и наоборот - разный материал и разная допустимая нагрузка на поверхности. Закажите нагреватель строго под свою среду.
Что прислать
Чтобы мы могли изготовить точно по вашему заданию:
- Чертёж - с проставленными размерами, радиусами, указанием активной длины и холодных концов.
- Эскиз от руки - с цифрами (длина, ширина, шаг гибки, диаметр трубки, если он известен).
- Старый ТЭН - снимаем размеры с образца, восстанавливаем форму и электрические параметры.
- Фото старого изделия с линейкой или рулеткой, если нет возможности передать оригинал.
Делаем по чертежу, эскизу или образцу. По заказу меняем резьбу штуцера, материал оболочки, длину холодных концов.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере ТЭН устанавливают в бак через боковой или нижний фланец, а в проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. Также они используются в стиральных и посудомоечных машинах.
Вопросы
Можно ли сделать ТЭН на другое напряжение, например 380 В?
Да. По заказу мы меняем параметры намотки, чтобы получить нужное сопротивление под ваше напряжение - например, 380 В с соответствующей мощностью.
У меня старый ТЭН без маркировки, можно ли сделать точно такой же?
Пришлите образец - снимете геометрию, оболочку, резьбу. По нему восстановим форму, а электрические параметры подберём под вашу сеть (220 В или другое напряжение).
Можно ли поставить ТЭН для воды в масло или наоборот?
Нет, это разные конструкции. У производителей различаются материал оболочки и предельная мощность. По заказу можем выполнить ТЭН под другую среду, указав её при заказе.
Можно ли другую резьбу штуцера, нестандартную?
Да. По заказу меняем резьбу штуцера - любую метрическую, дюймовую, длину штуцера, материал (сталь, нержавейка, латунь). Просто сообщите размер.
