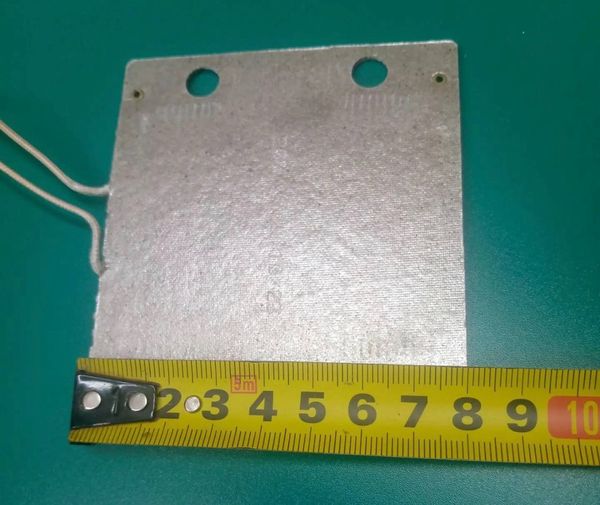

Тэн слюдяной 220V 250W

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 250 Вт; можно меньше или больше, примерно от 150 Вт до 350 Вт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что даёт название и что нужно уточнить

В названии «Тэн слюдяной 220V 250W» заложены напряжение 220 В и мощность 250 Вт. Из них рассчитаны рабочий ток 1,14 А и сопротивление спирали 193,6 Ом.

Чего не хватает: размеров активной ленты (длина, ширина, толщина слюды), формы (плоский, радиус гибки), типа выводов и крепления.

У производителей трубчатых ТЭН (по ГОСТ 13268-88) для описания достаточно развёрнутой длины (от 250 до 6300 мм), диаметра оболочки (от 6,5 до 16,0 мм) и кода контактного стержня. Для слюдяного нагревателя геометрия задаётся иначе.

Форма и гибка: как передать

Слюдяной нагреватель может быть плоским или гнутым. Главный параметр: внутренний радиус изгиба и расположение выводов.

Как передать:

Чертёж с размерами в мм. Обязательно укажите длину прямой части до изгиба.
Эскиз от руки с проставленными миллиметрами.
Образец: делаем по нему точную копию.

Инженерная заметка

По ГОСТ 13268-88 контактный стержень трубчатого ТЭН не должен попадать на изгиб (не менее 10-20 мм). Для слюдяного нагревателя ограничения по радиусу зависят от толщины ленты.

Подключение на 220 В и ток 1,14 А

Нагреватель подключается к сети переменного тока 220 В. Рабочий ток 1,14 А. Сопротивление спирали в рабочем режиме 193,6 Ом.

Подбирайте сечение подводящего провода под ток 1,14 А.

По заказу меняем напряжение (12, 24, 127, 380 В) и мощность. При сборке в блок из нескольких нагревателей укажите схему (звезда или треугольник, как в каталогах производителей блоков ТЭН).

Крепление: штуцер, гайка, фланец

Стандартное крепление слюдяного нагревателя: отверстия в ленте. Если требуется герметичный ввод (штуцер) или жёсткая фиксация (фланец), это оговаривается отдельно.

По заказу меняем тип крепления:

Штуцер. Укажите резьбу (М8, М10, G1/4, G1/2).
Фланец. Главный размер: межосевое расстояние отверстий.
Гайка. Укажите размер под ключ.

Важно

Если нагреватель работает не в воздухе, а в жидкости, герметизация выводов через штуцер обязательна.

Что прислать для заказа

Для точного изготовления пришлите:

Чертёж или эскиз с размерами активной зоны и формой.
Расстояние между крепёжными отверстиями (межосевое).
Тип выводов (провод, клемма, штырь) и их длину.
Рабочую среду (воздух, масло) и максимальную температуру.

Если чертежа нет: высылайте образец, сделаем по нему.

Где применяют такие нагреватели

Такие нагреватели ставят в духовых шкафах, мини-печах настольных и аэрогрилях. В духовом шкафу элемент располагается на задней или боковых стенках камеры. В настольной мини-печи нагреватели находятся сверху и снизу камеры, включаясь раздельно. В аэрогриле кольцевой элемент установлен вокруг вентилятора в съёмной крышке.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли поставить в другую среду?

Слюдяные нагреватели рассчитаны на воздушную среду. В каталогах производителей среда кодируется буквами (S: спокойный воздух, T: горячий воздух). Для воды (код X) или масла (код Z) используйте трубчатые ТЭН с оболочкой из нержавеющей стали.

Можно ли сделать по старому образцу без маркировки?

Да, это основной способ. Присылайте образец, мы снимем размеры, проверим сопротивление и изготовим копию.

Можно ли нержавейку?

В слюдяном нагревателе нет металлической оболочки, спираль открыта на слюде. Если нужен нагреватель из нержавеющей стали: заказывайте трубчатый ТЭН.

Можно ли другую резьбу штуцера?

Если нагреватель оснащается штуцером (для прохода через стенку), мы ставим любую резьбу по вашему чертежу.
