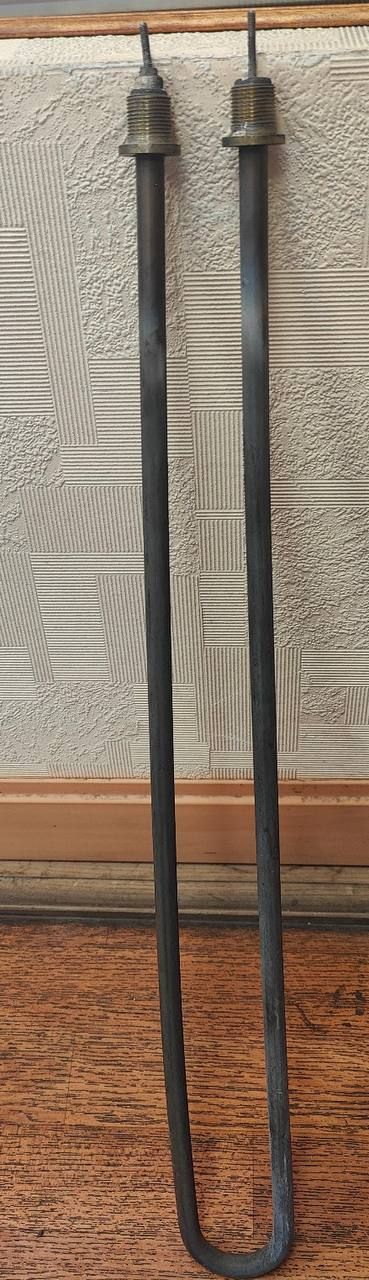

1270 мм активной длины и код среды Т
В названии указаны воздушный ТЭН из нержавеющей стали, мощность 2 кВт и напряжение 220 В. Расчётная активная длина 1270 мм, удельная нагрузка 3,86 Вт/см² на площади 519 см².
В таблицах ГОСТ код T обозначает нагрев воздуха или газов в неподвижной среде выше 450 °C. Фрагменты «140 В» и «13/2,0» без схемы маркировки однозначно не расшифровываем.
Сверьте обозначение Т с маркировкой на самом изделии: в разных записях символ может выглядеть похоже.
Проверка мультиметром: около 24,2 Ом
Отключите ТЭН от сети и измерьте сопротивление между контактными выводами. Расчётное сопротивление в рабочем режиме 24,2 Ом.
- Если показание близко к расчётному, оно соответствует ожидаемому ориентиру.
- Обрыв или значение, близкое к нулю, указывают на неисправность. Мультиметр не заменяет проверку изоляции специальным прибором.
Что можно изменить, сохранив длину 1270 мм
По заказу меняем мощность, напряжение и материал оболочки при той же длине. Возможность выбранного сочетания параметров согласуем по чертежу, эскизу или образцу.
- Укажите требуемые мощность и напряжение.
- Отдельно отметьте, если материал оболочки должен остаться нержавеющей сталью.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1400 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре Ф2; меняем длину, межосевое расстояние и радиус гиба |
| Штуцер | в этом товаре G1/2; можно G1 или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 23 %.
Гиб R30: покажите форму на эскизе
В маркировке есть обозначение R30. Чтобы передать форму без неоднозначности, приложите эскиз или образец и отметьте на нём радиус, направление гибов и расположение выводов.
Не заменяйте эскиз одной надписью R30: по ней не видны общая форма и положение контактных стержней.
Что прислать для подбора замены
Пришлите фото маркировки и самого ТЭНа, чертёж или эскиз с формой, а также укажите напряжение, мощность и среду нагрева. Если важны резьба G1/2 или другие обозначения из строки товара, отметьте их отдельно.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В накопительном водонагревателе элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Какая длина контактного стержня бывает?
В таблицах ГОСТ для кодов A–H указаны длины от 40 до 630 мм: 40, 65, 100, 125, 160, 250, 400 и 630 мм. Для конкретного изделия длину нужно сверить по маркировке или чертежу.
Можно ли нержавейку?
Да, в названии этого ТЭНа указана нержавеющая сталь. По заказу меняем материал оболочки.
Можно ли другую форму гиба?
Да, делаем по чертежу, эскизу, образцу. На эскизе покажите форму и радиусы.
Можно ли на другое напряжение?
По заказу меняем напряжение. Укажите нужное значение при запросе.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
