Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 1130 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,2 кВт; можно меньше или больше, примерно от 720 Вт до 1,7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Габариты и параметры для сверки

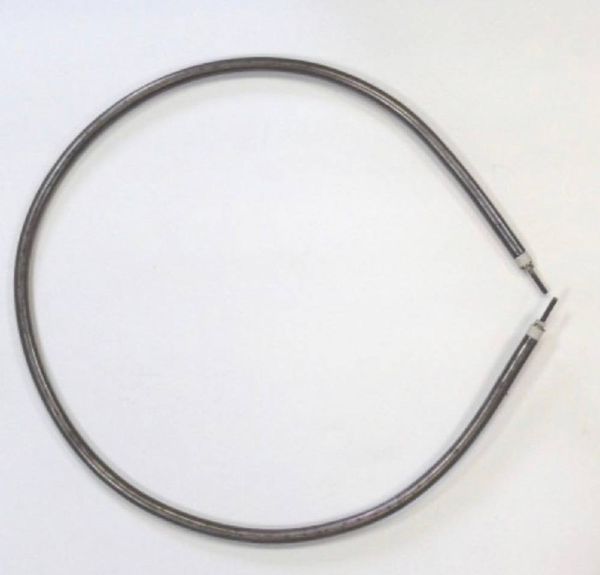

- Общая длина корпуса 1130 мм. Измерьте старый нагреватель по прямой, без учёта контактных стержней.
- Материал оболочки нержавеющая сталь. Сверьте визуально и магнитом.
- Мощность 1200 Вт, напряжение 220 В. Соответствие этим значениям можно сверить по расчётному току 5,45 А и сопротивлению 40,3 Ом.
- Форма. Сравните конфигурацию: прямой стержень, изгибы, наличие или отсутствие резьбы, фланца.
- Тип выводов. Уточните, подходят ли по длине и сечению контактные стержни или клеммы.
Что прислать для изготовления этой детали
- Фото старого нагревателя с разных ракурсов, включая торцы с выводами.
- Чертёж или эскиз с указанием развёрнутой длины, расстояний между осями изгибов, диаметра трубки.
- Фото или схема крепёжного узла в оборудовании (например кронштейн, прижимная планка, отверстия).
- Образец старой детали, если есть возможность отправить. Делаем по образцу, фото, чертежу.
- Уточнение среды эксплуатации, если планируется изменить материал. Например, для агрессивной среды подбираем другой сплав нержавеющей стали.
Если нужен не точно такой же
По заказу меняем общую длину, изгибы и конфигурацию выводов под ваше посадочное место. Также по заказу меняем материал оболочки под конкретную среду, например на углеродистую сталь или кислотостойкую нержавейку.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, где элемент располагается в баке через боковой или нижний фланец. Также они используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету. В посудомоечных машинах подобные ТЭНы встраиваются в проточную часть циркуляционной помпы.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Вопросы
Мне нужно на 380 В. Вы сделаете такой нагреватель на другое напряжение?
Да, сделаем. Для расчёта нужной мощности и сопротивления пришлите напряжение вашей сети и желаемую мощность или данные старого нагревателя.
У меня другое крепление, не такое, как на фото. Вы можете сделать другую резьбу или фланец?
Да, сделаем по вашему образцу или чертежу. Приложите фото крепёжного узла и размеры.
Мне нужна другая длина, на 50 мм короче. Вы укоротите?
Да, по заказу меняем длину. Пришлите точное межосевое расстояние или развёрнутую длину, которая нужна.
Среда масляная, а не воздух. Нержавейка подойдёт?
Да, сделаем в нужном материале. Для конкретной среды уточните состав и рабочую температуру, подберём подходящий сплав.
