Разбираем маркировку: активная длина 2290 мм
В обозначении 242В10/2,5 К220: 242 указывает на развёрнутую длину 2420 мм, В задаёт код контактного стержня, 10 относится к диаметру оболочки, 2,5 обозначает мощность в кВт, К220 указывает на среду и напряжение.
- Код В соответствует длине контактного стержня в заделке 65 мм.
- Активная длина по готовому расчёту: 2290 мм.
- Код К означает воздух с циркуляцией. Удельная нагрузка составляет 3,47 Вт/см² на площади 719 см².
В обозначении указана мощность 2,5 кВт и напряжение 220 В.
Проверяем мультиметром: ориентир 19,4 Ом
- Отключите ТЭН от сети.
- Установите мультиметр в режим измерения сопротивления.
- Измерьте сопротивление между контактными стержнями.
Расчётное сопротивление в рабочем режиме: 19,4 Ом. Измерение на холодном ТЭНе может отличаться от рабочего значения, поэтому используйте его как ориентир.
Код К и оболочка: важна среда
Код К рассчитан на воздух с циркуляцией. Для этой модели удельная нагрузка равна 3,47 Вт/см². При другой среде меняются требования к материалу оболочки и допустимой нагрузке.
Код К не следует считать универсальным: для жидкости, масла или неподвижного воздуха нужно отдельно проверить соответствие ТЭНа условиям работы.
Маркировка не указывает материал оболочки. В каталогах производителей его выбирают с учётом среды и нагрузки.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 2420 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |

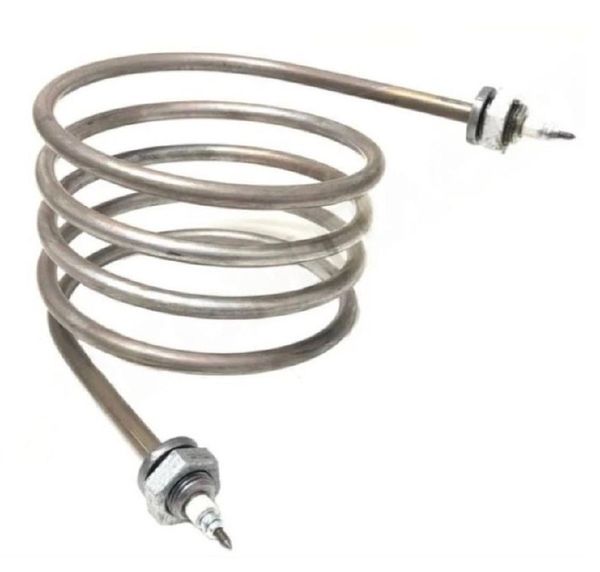

| Форма | в этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что следует из маркировки
Что изменить по заказу, сохранив длину
При сохранении активной длины 2290 мм по заказу меняем:
- Напряжение и, при необходимости, мощность;
- Материал оболочки с учётом среды;
- Длину контактных стержней;
- Резьбу штуцера.
Делаем по чертежу, эскизу, образцу. Для подбора электрических параметров нужны условия работы и данные сети.
Что прислать для подбора
Пришлите чертёж, эскиз или образец. Если чертежа нет, укажите среду и режим работы, требуемые напряжение и мощность, а также параметры крепления, штуцера и контактных стержней.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец, а также в стиральных машинах, где он закреплён снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать на другое напряжение?
Можно запросить изменение напряжения. По заказу меняем его после проверки требуемой мощности и условий подключения.
Можно ли сделать оболочку из нержавейки?
Можно запросить материал оболочки. Его подбирают с учётом среды и удельной нагрузки.
Какая длина контактного стержня бывает?
В обозначении этой модели код В соответствует длине 65 мм. Другую длину можно запросить по чертежу или образцу.
Можно ли сделать с другой резьбой штуцера?
Можно запросить изменение резьбы. Укажите её параметры или пришлите чертёж либо образец.
