Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 500 Вт; можно меньше или больше, примерно от 300 Вт до 700 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия и что не указано
Из названия «Тэн для жарочного шкафа 500 W, 220 V» понятны электрические параметры: мощность 0,5 кВт, напряжение 220 В, расчётный ток 2,27 А, сопротивление в рабочем режиме 96,8 Ом.
Для изготовления нового ТЭН не хватает главного - размеров и формы. Без них повторить деталь невозможно.
В названии нет ни длины, ни диаметра оболочки, ни типа крепления - это главные данные для заказа.
Не пытайтесь подобрать ТЭН «на глаз» - несовпадение по длине или форме приведёт к поломке шкафа.
Форма и гибка: как передать форму и радиус
ТЭН для жарочного шкафа почти всегда изогнут - буквой П, W, U или петлёй. Форма влияет на размещение внутри камеры и доступ к продуктам.
Снять форму просто:
- Положите старый ТЭН на лист бумаги
- Обведите контур карандашом
- Отметьте радиусы изгиба (место, где трубка закруглена)
У производителей форма задаётся чертежом или эскизом. Делаем по чертежу, эскизу, образцу.
По заказу меняем угол изгиба или длину прямых участков - если это не нарушает минимальные расстояния от контактных стержней до изгиба (указаны в ГОСТ).
Среда и материал оболочки: вода, воздух, масло
Ваш ТЭН работает в воздухе жарочного шкафа. Это спокойная газовая среда с нагревом до 450°C.
По ГОСТ для такой среды (код S) подходит углеродистая сталь - прочный и доступный материал. Предельная удельная мощность - 2,2 Вт/см².
В каталогах производителей для жарочных шкафов чаще всего используют сталь 08КП.
Если поставить ТЭН для воды в воздушную среду, он перегреется и выйдет из строя за несколько часов.
По заказу меняем материал оболочки на нержавеющую сталь - для агрессивных сред или влажных камер (код T, J).
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
- Развёрнутая длина - распрямите старый ТЭН (если он сломан, разрежьте). Измерьте общую длину трубки от одного контактного стержня до другого.
- Холодные зоны - участки у концов, где нет нагрева. Измерьте длину каждого конца от торца трубки до начала активной зоны. У производителей стандартные длины: 40, 65, 100, 125 мм.
- Диаметр оболочки - замерьте штангенциркулем. Типовые: 8, 10, 13, 16 мм.
- Форма после гибки - сфотографируйте ТЭН с двух сторон, приложите линейку.
Развёрнутая длина по ГОСТ - от 250 до 6300 мм. Допуск ±2% для длины до 1000 мм.
Главная цифра: сопротивление 96,8 Ом - его нужно сохранить при любой длине.
Что прислать
Для заказа достаточно прислать одно из трёх:
- Чертёж с размерами, радиусами, материалом
- Эскиз от руки с проставленными длинами
- Образец старого ТЭН (целый или фрагмент)
В эскизе обязательно укажите:
- Развёрнутую длину
- Длину холодных зон
- Диаметр трубки
- Форму изгиба (можно фото)
По заказу меняем длину контактных стержней, материал оболочки, диаметр. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели

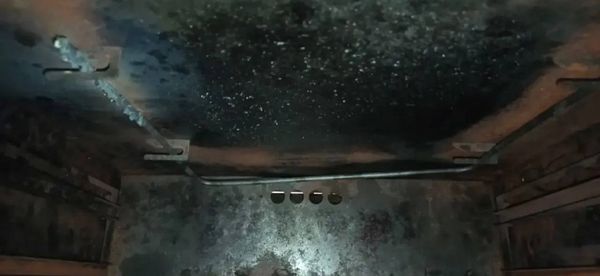

Такие нагреватели ставят в жарочные шкафы электрические (ШЖЭ). В этом оборудовании ТЭНы расположены в верхнем и нижнем блоках каждой камеры шкафа, с раздельной плавной регулировкой температуры. Верхний ТЭН может быть открытым и работать как гриль, а нижний обеспечивает равномерный нагрев снизу.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить этот ТЭН на другое напряжение, например 380 В?
Нет. ТЭН рассчитан на 220 В - при подключении к 380 В он мгновенно перегорит из-за скачка тока. Для другого напряжения нужен пересчёт спирали.
Можно ли поставить в другую среду, например в воду или масло?
Только если заменить материал оболочки и пересчитать мощность. У производителей для воды и масла другие коды среды (X, Z) и другая удельная мощность. По заказу меняем среду.
Как измерить развёрнутую длину, если ТЭН изогнут?
Распрямите трубку плоскогубцами (она мягкая) или разрежьте на ровные участки и сложите их. Измерьте рулеткой общую длину от стержня до стержня.
Можно ли заказать ТЭН из нержавейки?
Да. По заказу меняем материал оболочки на нержавеющую сталь (08Х18Н10Т). Это продлит срок службы во влажных или агрессивных средах.
