Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 400 В; можно на 380 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

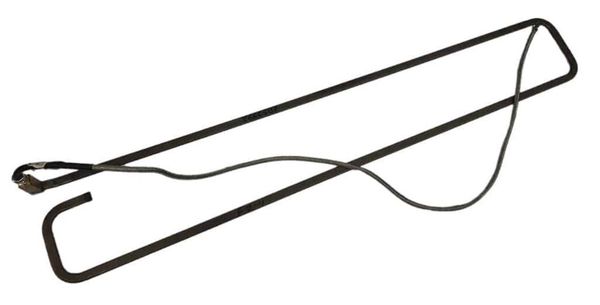

Название: ТЭН 3 кВт, 400 В - что известно и что нужно для заказа
Из названия товара берём главные электрические параметры: 3 кВт и 400 В. Этого достаточно, чтобы рассчитать ток и сопротивление - они даны: 7,5 А и 53,3 Ом. Но для изготовления точной копии этих данных мало.
Для повторения ТЭН нужно измерить геометрию старого нагревателя.
Чего не хватает в названии:
- Диаметр оболочки (у производителей от 6 до 24 мм, по ГОСТ - 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм)
- Развёрнутая длина трубки (активная часть + холодные зоны)
- Форма после гибки (прямая, П-образная, дуга)
- Длина контактных стержней и их расположение
- Крепёжный узел (штуцер, гайка, фланец) и межосевое расстояние
- Материал оболочки (сталь, нержавейка, латунь - зависит от среды работы)
Делаем по чертежу, эскизу или образцу.
Как снять размеры: развёрнутая длина, холодные зоны, форма
Чтобы мы изготовили ТЭН с сопротивлением 53,3 Ом, нужны точные замеры со старого. Главный размер - развёрнутая длина трубки.
- Освободите ТЭН от креплений. Если трубка изогнута, распрямите её на плоскости - измеряйте по всей длине от торца до торца, включая контактные стержни.
- Отметьте длину холодных зон - участки, где нет нагрева (обычно 40 - 100 мм от каждого конца). У производителей эти зоны обозначают буквами A (40 мм), B (65 мм), C (100 мм) по ГОСТ.
- Зарисуйте форму после гибки: прямые участки, радиусы изгибов, углы. Сфотографируйте с линейкой.
Развёрнутая длина должна соответствовать той, на которую рассчитано сопротивление 53,3 Ом.
Не измеряйте длину по изогнутому контуру гибкой рулеткой - только разогнув или по оси трубки.
Проверка мультиметром: сопротивление 53,3 Ом
Перед заказом убедитесь, что старый ТЭН исправен. Нормальное сопротивление в рабочем режиме - 53,3 Ом. Вот как проверить:
- Поставьте мультиметр в режим омметра (шкала 200 Ом).
- Приложите щупы к обоим контактным стержням. Показание 53,3 Ом ± 3% (в холодном состоянии может быть немного ниже - это нормально).
- Проверьте изоляцию: один щуп на стержень, другой на оболочку. Сопротивление должно быть более 0,5 МОм (у исправного - от 50 МОм).
Главная цифра для проверки: 53,3 Ом - расчётное сопротивление спирали.
Если мультиметр показывает «бесконечность» (обрыв) или близко к нулю (короткое замыкание) - ТЭН неисправен, нужна замена.
Крепление: штуцер, гайка, фланец, межосевое
Крепёжный узел определяет, как ТЭН устанавливается в плиту выглаживающую. Уточните по образцу:
- Штуцер - резьбовая втулка на трубке. У производителей встречаются резьбы M12 - M27. Измерьте шаг резьбы.
- Гайка - если используется, укажите её размер и материал.
- Фланец - плоская пластина с отверстиями. Главное - межосевое расстояние между центрами крепёжных отверстий.
- Длина резьбовой части - сколько мм выступает за фланец или плиту.
По заказу меняем тип резьбы штуцера и материал крепежа (сталь, нержавейка).
Сфотографируйте крепление с линейкой - это точнее любых слов.
Что прислать для изготовления
Чтобы сделать ТЭН с параметрами 3 кВт, 400 В и сопротивлением 53,3 Ом, пришлите:
- Старый ТЭН (целиком) - мы снимем все размеры.
- Эскиз от руки с указанием:
- Развёрнутой длины трубки
- Длины холодных зон (от торца до начала активной части)
- Формы изгиба (углы, радиусы, прямые участки)
- Типа крепления (штуцер, гайка, фланец)
- Межосевого расстояния (если фланец)
- Фото изделия в сборе и места установки.
- Желаемый материал оболочки (если не копируете старый). Для плиты выглаживающей у производителей применяют сталь или нержавейку - смотрите по среде.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в парогенераторах и гладильных системах, а также в накопительных и проточных водонагревателях. В парогенераторе элемент расположен внутри отдельного бойлера для воды. В накопительном водонагревателе он монтируется в бак через фланец или резьбовую втулку. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере на пути потока воды.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать ТЭН из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Сообщите это при заказе.
Можно ли другую резьбу штуцера?
Да, меняем резьбу штуцера под ваш крепёж. Укажите нужный диаметр и шаг.
Как измерить развёрнутую длину, если ТЭН изогнут?
Аккуратно выпрямите трубку (не повредив оболочку) и измерьте рулеткой от торца до торца. Либо измерьте по оси гибкой проволокой и перенесите на линейку.
Можно ли сделать ТЭН на другое напряжение?
Да, по заказу пересчитываем мощность под напряжение 220 В или 380 В. Но сопротивление и габариты изменятся - уточните при заказе.
