ТЭН для кипятильников

ТЭН для кипятильников ставится в кипятильные и водонагревательные аппараты, а также в баки, где нужен быстрый нагрев воды до кипячения. По назначению это водяной трубчатый электронагреватель, который работает в жидкости, чаще всего в бытовых и промышленных кипятильниках, раздатчиках горячей воды, небольших ёмкостях и нагревательных установках.

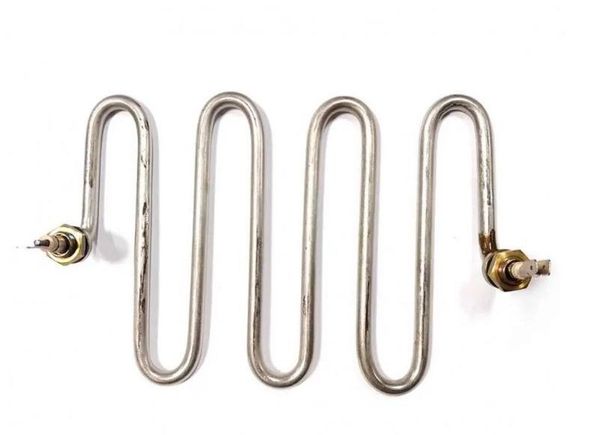

По конструкции это гнутый трубчатый ТЭН с несколькими волнами, близкий к W-образному исполнению. Такая форма увеличивает площадь теплоотдачи и позволяет компактно разместить нагреватель в ограниченном объёме. На фото видны два резьбовых контактных стержня с гайками, без фланца и без термокармана, что характерно для встраиваемых трубчатых нагревателей с креплением через посадочное отверстие или узел прижима.

Корпус обычно делают из нержавеющей или углеродистой стали, а внутри находится нихромовая спираль, изолированная прессованным электроизоляционным наполнителем, чаще периклазом. Для водяных ТЭНов рабочая поверхность рассчитана на нагрев воды и слабых растворов, при этом для таких исполнений типовая максимальная температура оболочки указывается до 100 °C.

По фото можно ориентировочно оценить длину развернутой трубки в 40-60 см, диаметр трубки около 8-12 мм. Для подобных трубчатых нагревателей типичный диапазон диаметра составляет 7-19 мм, а длины - от 250 до 6300 мм, при подборе также учитывают напряжение и мощность конкретного кипятильника.
