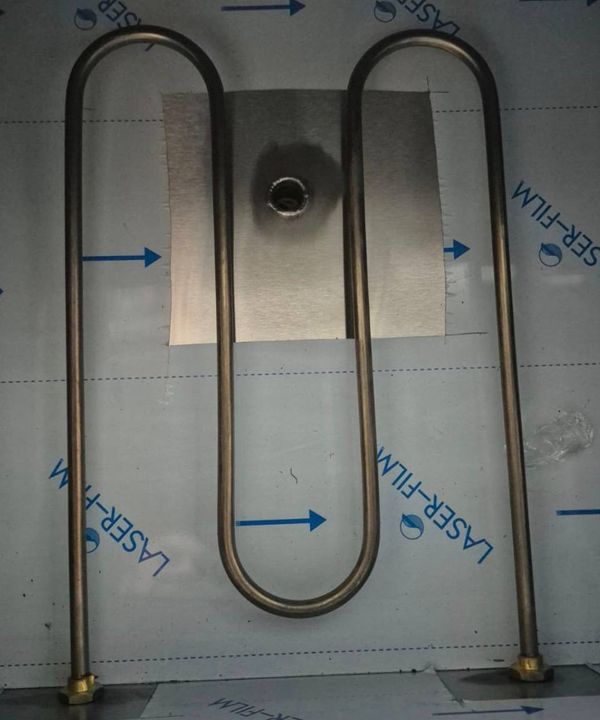

Тэн сухой 2,5 кВт, длина 30 см

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	в этом товаре 300 мм; короче или длиннее под ваш размер, мощность пересчитаем
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 2,5 кВт; можно меньше или больше, примерно от 1,5 кВт до 3,5 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что мы знаем про этот ТЭН и чего не хватает

Из названия «Тэн сухой 2,5 кВт, длина 30 см» мы получили главную цифру - 2,5 кВт. Это мощность, под которую рассчитана спираль внутри трубки. Длина 30 см - это скорее всего длина самого нагревателя после гибки (например, прямой участок или общая длина в сборе), но не развёрнутая длина трубки.

Для изготовления точной копии не хватает:

Развёрнутой длины трубки (сколько миллиметров трубы ушло до гибки)
Длины холодных зон (концевых участков без нагрева)
Формы и радиуса изгиба
Диаметра оболочки
Материала оболочки (сталь, нержавейка, медь)
Типа резьбы штуцера (если есть)

Инженерная заметка

У нас есть мощность и ориентировочная длина. Остальные размеры берём со старого нагревателя.

Как снять размеры со старого ТЭН

Развёрнутая длина - выпрямите старый ТЭН или измерьте его по внешней стороне изгибов мягкой рулеткой. Запишите результат в миллиметрах.
Холодные зоны - участки на концах трубки, где нет нагрева. Обычно это 40 - 160 мм от края до места, где начинается активная часть. Измерьте линейкой от торца контактного стержня до точки, где трубка становится горячей (видно по цвету или нагару).
Форма после гибки - нарисуйте или сфотографируйте ТЭН с линейкой рядом. Отметьте расстояния между осями изгибов и длину прямых участков.

Развёрнутая длина - главный размер для заготовки трубки
Холодные зоны определяют, где начинается нагрев
Форма нужна, чтобы повторить изгиб

Форма и гибка: как передать

Чтобы мы сделали такой же изгиб, отправьте:

Фото старого ТЭН с трёх сторон (вид спереди, сбоку, сверху) с линейкой на фоне
Эскиз от руки с основными размерами: расстояния между центрами изгибов, радиусы скруглений, длина прямых участков
Если есть образец - пришлите его целиком

Радиус изгиба у производителей обычно не меньше 20 мм для трубки диаметром 10 - 13 мм. Уточните его на своём ТЭН: измерьте внутренний радиус скругления штангенциркулем или приложите к нему шаблон.

Инженерная заметка

Делаем по чертежу, эскизу или образцу. Главное - точные цифры по развёрнутой длине и холодным зонам.

Среда и материал оболочки

В названии написано «сухой» - это значит, ТЭН работает в воздухе, а не в воде или масле. Для воздуха по каталогам применяют:

Углеродистую сталь (код среды S или T по ГОСТ) - для температур до 450°C
Нержавеющую сталь (код T) - для температур выше 450°C

Если ваш старый ТЭН стоял в воде, масле или другой жидкости - уточните это. Материал оболочки и мощность зависят от среды:

Вода: медь, латунь, нержавейка (код X, J, P)
Масло: углеродистая сталь (код Z)
Воздух: углеродистая или нержавеющая сталь (код S, T, O, K)

Важно

Не ставьте ТЭН для воздуха в воду - он перегреется и выйдет из строя. Не ставьте ТЭН для воды в масло - возможен взрыв.

Что прислать

Для заказа приготовьте:

Фото старого ТЭН с трёх сторон с линейкой
Размеры: развёрнутая длина, холодные зоны, диаметр трубки, длина контактных стержней
Эскиз формы с радиусами и расстояниями
Информацию о среде (воздух, вода, масло) и рабочей температуре
Тип резьбы штуцера (если есть) - измерьте шаг и диаметр резьбы

По заказу меняем материал оболочки, длину холодных зон, тип резьбы и напряжение - укажите это в комментарии к заказу.

Главная цифра для заказа - развёрнутая длина в миллиметрах. Без неё невозможно подобрать заготовку трубки.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В накопительном водонагревателе нагреватель устанавливается в баке через боковой или нижний фланец. В стиральной машине элемент закреплён снизу бака через резиновую манжету.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли поставить в другую среду?

Можно, но нужно пересчитать материал оболочки и мощность. ТЭН для воздуха в воде не прослужит долго, а водяной в масле опасен. Укажите среду при заказе.

Можно ли нержавейку?

Да, делаем из нержавеющей стали по заказу. Она подходит для агрессивных сред и высоких температур.

Можно ли на другое напряжение?

Да, меняем спираль под любое напряжение из стандартного ряда: 12, 24, 36, 42, 48, 60, 127, 220, 380 В. Укажите нужное при заказе.

Можно ли другую резьбу штуцера?

Да, по заказу устанавливаем штуцер с любой резьбой - метрической, дюймовой, конической. Главное - сообщите диаметр и шаг резьбы.

Заявка на расчёт

Доставка и оплата

Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
