Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,5 кВт; можно меньше или больше, примерно от 900 Вт до 2,1 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

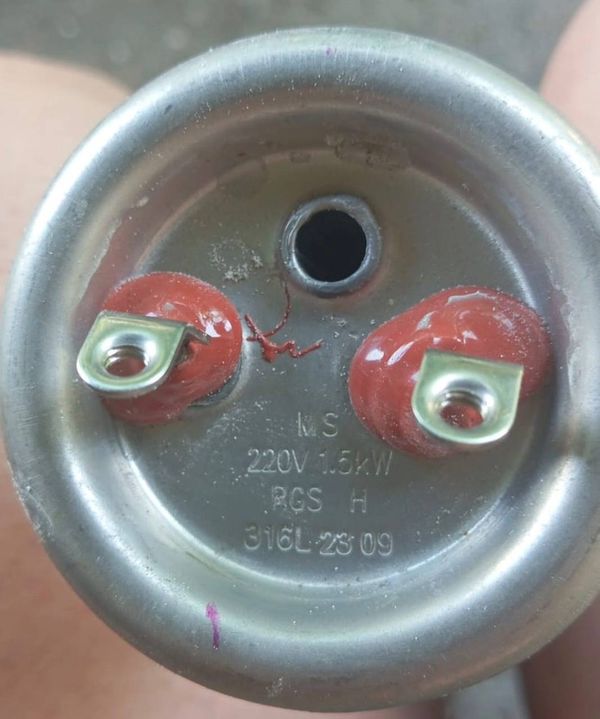

ТЭН Oasis 1,5 кВт 220 В: что известно и что нужно для заказа
Из названия и расчётов понятны главные электрические параметры: 1,5 кВт, 220 В, ток 6,82 А, сопротивление в рабочем режиме 32,3 Ом. Этого хватает, чтобы рассчитать спираль заданной мощности.
Для изготовления самого ТЭН не хватает геометрических размеров:
- Развёрнутая длина трубки
- Диаметр оболочки
- Форма и радиусы гибки
- Длина холодных зон и контактных стержней
- Материал оболочки под среду
Главное для запуска в работу - чертёж, эскиз или образец с указанием длины и формы.
Среда и материал оболочки: вода, воздух, масло
По названию «накопительный нагреватель» рабочая среда - вода. У производителей для воды используют оболочку из меди, латуни или нержавеющей стали - выбор по коду среды из ГОСТ 13268-88. Для воды с pH 5 - 9 (код X) подходят медь и латунь, для воды с pH 5 - 7 (код J) - нержавеющая сталь.
Воздух и масло - другие среды с другой предельной удельной мощностью. Для воздуха (код S, T) - углеродистая сталь, для масел (код Z) - тоже углеродистая сталь. Если среда не вода, скажите при заказе.
Форма и гибка: как передать форму и радиус
Форма ТЭН задаётся чертежом или образцом. В каталогах встречаются прямые, П-образные, W-образные и другие конфигурации. Главное правило: контактный стержень должен находиться на прямом участке, не ближе 20 мм от начала изгиба для диаметров 10 - 16 мм.
- Начертите форму с указанием радиусов изгиба и расстояний между осями.
- Укажите, сколько изгибов и в какой плоскости.
- Если форма сложная - сделайте шаблон или пришлите образец.
Делаем по чертежу, эскизу, образцу. По заказу меняем форму и радиус.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Если старого ТЭН нет маркировки, снимите размеры сами:
- Развёрнутая длина - измерьте гибкой рулеткой или тонким шнуром по внешней стороне трубки от торца до торца.
- Холодные зоны - длина негреющихся концов от торца до начала активной части. У производителей стандартные длины контактного стержня: 40, 65, 100, 125, 160 мм (коды A - E).
- Форма после гибки - зарисуйте контур с радиусами и расстояниями между параллельными участками.
Развёрнутая длина - главный размер, от неё зависит мощность и сопротивление.
Что прислать
Для запуска заказа достаточно одного из вариантов:
- Чертёж с размерами (развёрнутая длина, диаметр, радиусы, холодные зоны)
- Эскиз от руки с цифрами
- Старый образец (целый или с сохранившейся геометрией)
Дополнительно укажите среду (вода, воздух, масло) и нужный материал оболочки. Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу штуцера, материал, длину холодных зон.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), в баках стиральных машин и в проточных водонагревателях.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу - снимаем все размеры с вашего ТЭН и воспроизводим форму, длину и электрические параметры.
Как измерить развёрнутую длину?
Возьмите гибкую рулетку или шнур, проложите по внешней стороне трубки от одного торца до другого - это и есть развёрнутая длина.
Можно ли нержавейку?
Да, по заказу меняем материал оболочки на нержавеющую сталь - подходит для воды и слабых кислот (код J по ГОСТ).
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу штуцера под ваш крепёж - укажите тип и размер резьбы.
