Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 29 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 1000 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 13 мм; можно 12, 14 мм |
| Мощность | в этом товаре 4 кВт; можно меньше или больше, примерно от 2,4 кВт до 5,6 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре прямой; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 40 мм; можно 65 мм по ГОСТ 13268-88 |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

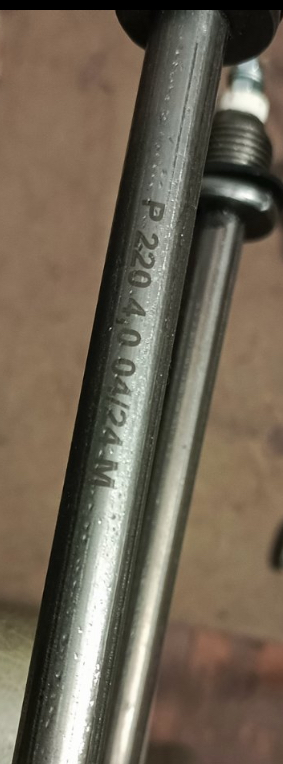

Маркировка: активная зона 920 мм, нагрузка и среда
В обозначении 100А13/4,0: 100 соответствует развёрнутой длине 1000 мм, А обозначает контактный стержень длиной 40 мм в заделке, 13 указывает диаметр оболочки, 4,0 - мощность в кВт. Активная длина по расчёту: 920 мм.
- Р220: код среды P и напряжение 220 В.
- Нагрузка составляет 10,65 Вт/см² на площади 376 см². Для кода P предельное значение в таблице ГОСТ - 15 Вт/см².
- №87 и U87 без ключа исполнений не трактуем как размеры или режимы.
Код P означает воду и слабые растворы щелочей с pH 7–9.
Что согласовать, сохранив длину 920 мм
При той же активной длине по заказу меняем согласованные параметры исполнения:
- Напряжение и мощность.
- Код нагреваемой среды и материал оболочки.
- Конфигурацию по чертежу, эскизу или образцу.
Делаем по чертежу, эскизу, образцу. Изменения подбираются под рабочую среду и условия нагрева.
Код P: оболочка под конкретную среду
Для кода P в таблице ГОСТ рекомендована углеродистая сталь. Это рекомендация по коду среды, а не подтверждение материала оболочки именно этого ТЭНа.
При другой среде подбирают другой код и оболочку: например, для кода J рекомендована нержавеющая жаростойкая сталь, для X - медь или латунь. Допустимая удельная нагрузка тоже зависит от кода: для X она составляет 9 Вт/см², поэтому нагрузку этого изделия нужно отдельно согласовать для такой среды.
Проверка мультиметром: ожидаем 12,1 Ом
- Отключите ТЭН от сети.
- Поставьте мультиметр в режим измерения сопротивления и приложите щупы к контактным выводам.
- Для этого изделия расчётное сопротивление в рабочем режиме - 12,1 Ом.
Мультиметр показывает сопротивление спирали. Проверку изоляции на оболочку выполняют отдельно.
Что прислать для подбора исполнения
Пришлите маркировку целиком и укажите рабочую среду, напряжение, мощность и требуемый материал оболочки. Для повторения исполнения приложите чертёж, эскиз или образец.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры) и проточные водонагреватели, а также в стиральные машины. В бойлере нагреватель устанавливают в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать на другое напряжение?
Да, другое напряжение можно согласовать по заказу. Укажите требуемое значение при запросе.
Можно ли сделать оболочку из нержавейки?
Возможность исполнения из нержавеющей стали зависит от среды и кода нагревателя. Укажите условия применения при заказе.
Что будет, если удельная нагрузка выше предела?
Превышение допустимой нагрузки для выбранного кода среды может привести к перегреву и сокращению срока службы. Нужно согласовать нагрузку и исполнение.
Какая длина контактного стержня бывает?
В таблице ГОСТ указаны варианты от 40 до 630 мм. В этой маркировке код А соответствует 40 мм в заделке.
