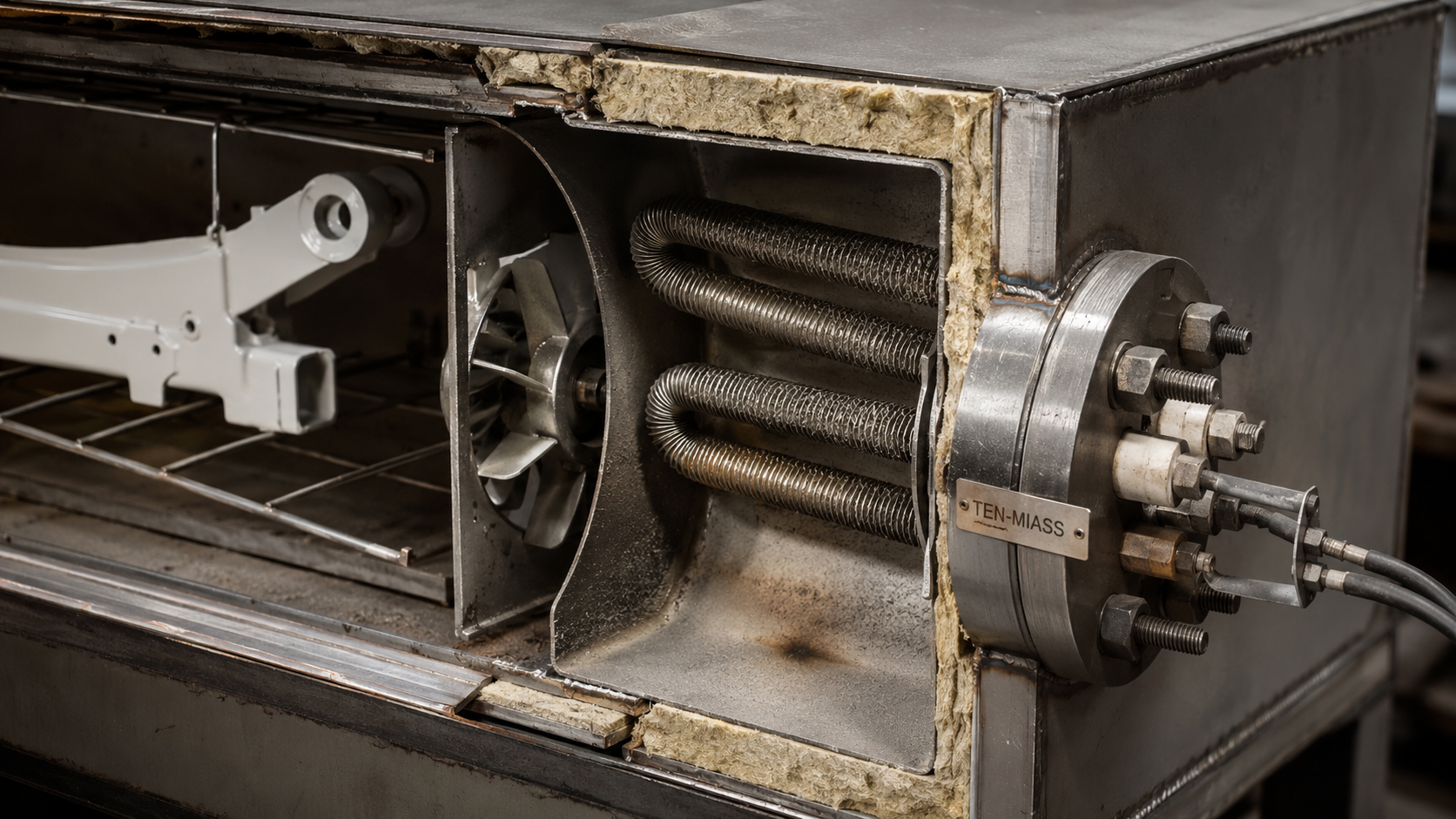

Звезда или треугольник для блока ТЭН: когда какая схема

Блок ТЭН мощностью 9 кВт на 380 В можно собрать двумя способами: соединить три нагревательных элемента по схеме «звезда» или «треугольник». Разница не в общей мощности, а в напряжении на каждом элементе — 220 В против 380 В. От этого зависит сопротивление нихромовой спирали, её диаметр, длина проволоки в трубке и, в конечном счёте, температура оболочки. Выбор схемы диктуется не желанием электрика, а конструкцией блока, параметрами среды и мощностью, которую нужно снять с одного элемента.

Что определяет схему соединения: фазное и линейное напряжение

В трёхфазной сети 380 В есть два уровня напряжения: линейное (между двумя фазами) — 380 В, и фазное (между фазой и нулём) — 220 В. Схема «звезда» подаёт на каждый ТЭН фазные 220 В, схема «треугольник» — линейные 380 В.

Для производства блоков ТЭН это означает разную конструкцию трубчатого нагревателя. Один и тот же элемент на 3 кВт для звезды имеет сопротивление ~16,1 Ом, для треугольника — ~48,1 Ом. В первом случае спираль короче и толще, трубка получается компактнее при той же мощности. Во втором — спираль длиннее и тоньше, трубка длиннее, либо набивка магнезитом плотнее. Поэтому нельзя взять готовый блок «звезда» и перекоммутировать его в «треугольник» — изменится мощность в три раза: элементы, рассчитанные на 220 В, при подаче 380 В выдадут 9 кВт вместо 3 кВт и перегорят за минуты.

Схема звезда: для стандартных сетей и трёхфазных блоков до 30 кВт

Звезда — базовый вариант для блочно-модульных котельных, электрических котлов и большинства промышленных нагревателей. Причина простая: в сети 380 В с глухозаземлённой нейтралью всегда есть ноль, и подключить звезду можно без дополнительных устройств, через обычный шестижильный кабель или три пары контактов в щите.

Для каждого элемента звезды справедливо:

R = U_ф² / P_элемента = 220² / P_элемента = 48 400 / P_элемента

Пример: блок из трёх элементов по 6 кВт в звезде даёт суммарные 18 кВт. Сопротивление одного элемента — 48 400 / 6000 ≈ 8,07 Ом. Общий линейный ток блока: I = 18 000 / (√3 × 380) ≈ 27,4 А.

Для сухих сред — воздух, масло, антиобледенение шкафов управления — элементы звезды получаются компактнее: трубка диаметром 8,5–10 мм, длина 300–1200 мм. Для воды и пара оболочку из AISI 304 (08Х18Н10) с толщиной стенки 1–1,5 мм нагружают до 6–8 Вт/см², для масла — до 3–4 Вт/см².

Схема треугольник: когда нет нуля или нужна мощность на одном элементе

Треугольник обязателен, если сеть трёхфазная трёхпроводная без нуля — например, в удалённых цехах, где подстанция собрана по схеме «треугольник» на стороне 0,4 кВ, или при питании от преобразователя частоты. Также треугольник применяют, когда нужно получить от одного трубчатого элемента большую мощность без увеличения длины трубки.

Классический пример — блок ТЭН в термопластавтомате или экструдере мощностью 30 кВт. Конструктор хочет поставить в бак всего 6 элементов (по 5 кВт), соединённых в треугольник, чтобы обойтись без нулевого провода и уменьшить сечение кабелей. Линейный ток при этом: 30 000 / (√3 × 380) ≈ 45,6 А — то же, что у звезды при той же суммарной мощности, но каждый элемент работает на 380 В.

Для треугольника:

R = U_линейного² / P_элемента = 380² / P_элемента = 144 400 / P_элемента

Пример: элемент 5 кВт → R = 144 400 / 5000 = 28,9 Ом. Ток одного элемента: 380 / 28,9 ≈ 13,2 А, при этом линейный ток в фазном проводе — 22,8 А (в √3 раза больше фазного тока элемента).

Треугольник также выбирают, когда нужно повысить удельную мощность на сантиметр трубки без увеличения длины: при том же наружном диаметре 12–16 мм элемент на 380 В имеет больше витков спирали, но при правильном расчёте магнезитовая засыпка (периклаз) отводит тепло с той же эффективностью.

Что меняется при перекоммутации: расчёт для закупщика

Инженеру, который подбирает блок взамен сгоревшего, важно понимать: схема уже задана производителем оборудования. Если в шильдике написано «380 В, 24 кВт, подключение звезда» — ставить блок для треугольника с теми же габаритами нельзя, мощность скачком вырастет в 3 раза.

Проверка простым расчётом:

• Замерить сопротивление между выводами блока мультиметром (после снятия перемычек и отключения от сети).
• Определить по схеме соединения, к какому напряжению относится замер.
• Сравнить с номиналом: для звезды ожидаемое сопротивление одного элемента R = 48 400 / P_элемента, для треугольника R = 144 400 / P_элемента.

Допуск по ГОСТ 13268-88 на мощность: +5/−10 %, что соответствует несимметричному допуску по сопротивлению −4/+11 %. То есть для блока 18 кВт звезда сопротивление одной ветви 8,07 Ом с допуском 7,75–8,96 Ом. Если замер показал 6 Ом — элемент перегрет или был заказан под другую схему.

Пример: как подобрали звезду вместо треугольника для ванны гальванопокрытия

Заказчик прислал чертёж блока ТЭН для химической ванны объёмом 1,2 м³. Требовалось 36 кВт на нагрев электролита с 35 °C до 85 °C за 2 часа. На существующем оборудовании стоял блок в схеме треугольник с 12 элементами по 3 кВт (каждый R ≈ 48,1 Ом).

Главный энергетик планировал заменить блок на аналогичный, но под рукой были только трубчатые элементы диаметром 12 мм с сопротивлением 16 Ом (под 220 В). Если соединить их треугольником, на 380 В мощность элемента составит P = 380² / 16 = 9025 Вт — то есть более 9 кВт вместо 3 кВт. Тепловая нагрузка на оболочку превысила бы 20 Вт/см², и AISI 304 (08Х18Н10) прогорела бы за неделю.

Технолог ТЭН-Миасс пересчитал блок в схему звезда: 12 элементов по 3 кВт, R = 16,1 Ом, на каждую ветвь приходит 220 В, мощность блока — те же 36 кВт. Итог: элементы с одинаковой геометрией, одинаковая суммарная мощность, но рабочее напряжение на спирали — 220 В, удельная нагрузка — 6,5 Вт/см². Срок изготовления — 12 дней, партия от 1 шт.

Практические рекомендации при заказе блока ТЭН

При формировании техзадания инженеру достаточно указать три параметра: суммарную мощность, напряжение сети и наличие нулевого провода. Остальное решит расчёт:

• Сеть 380 В с нулём → звезда, нагрузка на элемент 220 В.
• Сеть 380 В без нуля, блок мощностью до 30 кВт → треугольник, нагрузка на элемент 380 В.
• Блок мощностью более 45 кВт → звезда с рабочим нулём или две параллельные звезды, чтобы уложить линейный ток в 100 А и не тянуть кабель 95 мм².
• Агрессивная среда (хлориды, кислоты, морская вода) → оболочка из титана или AISI 316 (10Х17Н13М2); для пищевых сред — цельнотянутая труба 12Х18Н10Т.

Внутри любого блока — нихромовая спираль в магнезитовой засыпке (периклаз). Диаметр корпуса и длину трубки производитель варьирует от 4 до 32 мм и от 30 до 6000 мм, поэтому геометрия блока не мешает реализовать нужную схему. Резьба фланца — из крупной группы G1.5", G2", G3", M48×2, M56×2, M64×3 под ключ-шестигранник, чтобы три-шесть петель выходили через один штуцер.
