Замена ТЭНа в водонагревателе накопительного типа 80 л: расчёт, подбор и монтаж по ГОСТ 13268-88
Накопительный водонагреватель объёмом 80 л с тремя фланцевыми ТЭНами по 2 кВт — типовая схема для душевых на производстве, санпропускников и технологических линий пищевых цехов. Когда элемент выходит из строя, задача закупщика — не «найти такой же в магазине», а подобрать нагреватель с нужными характеристиками: мощностью, длиной, материалом оболочки и типом присоединения. Ниже — порядок расчёта и замены с привязкой к ГОСТ 13268-88 и реальным условиям эксплуатации.
Исходные данные: что должно быть известно до заказа

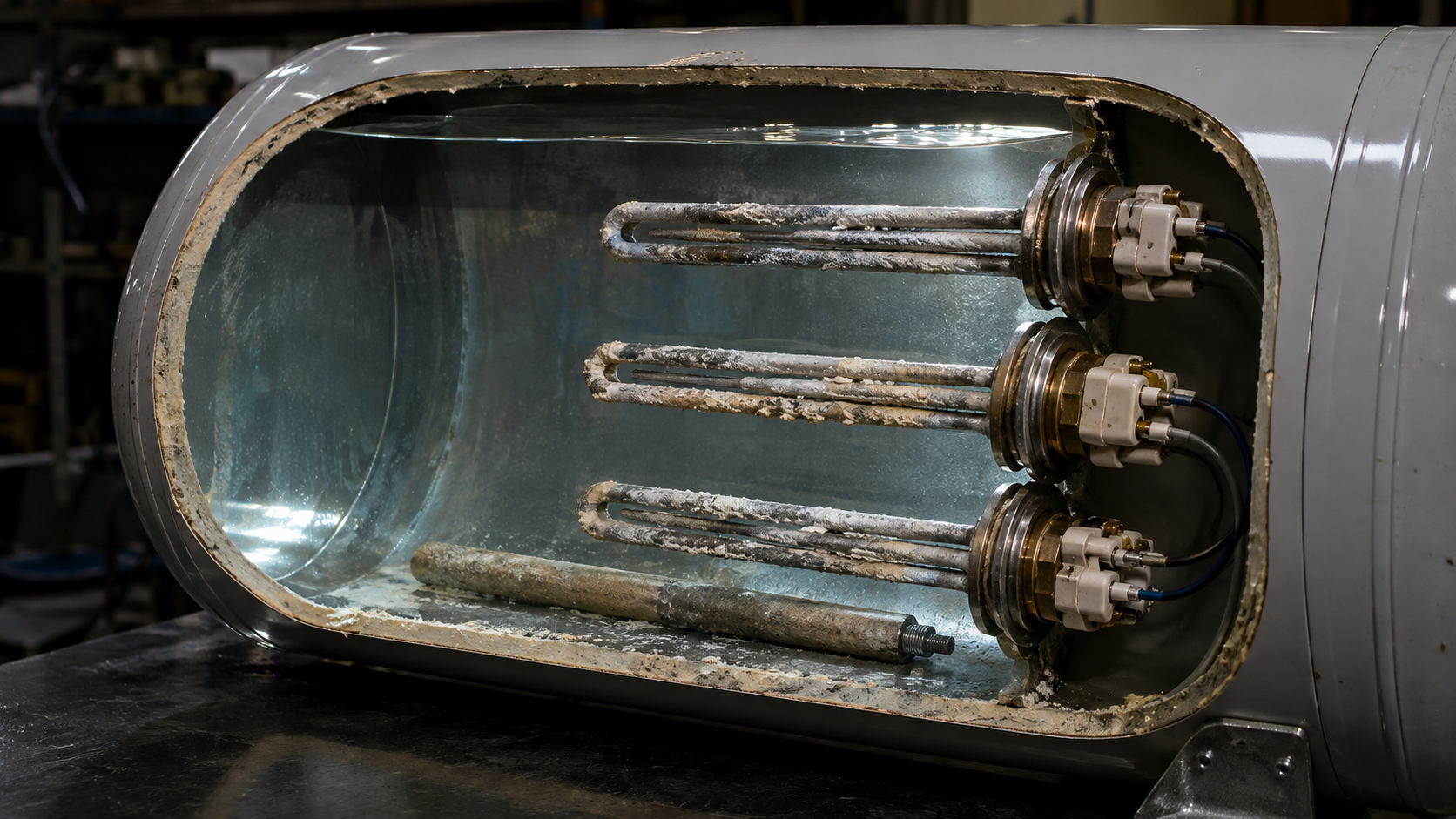

Для бака 80 л стандартная комплектация — три ТЭНа, смонтированных на общем фланце. Каждый элемент рассчитан на напряжение 220 В, суммарная мощность — 6 кВт. Это даёт нагрев полного бака с 10 °C до 60 °C примерно за 1 час 20 минут — приемлемо для сменной работы душевой. Если время нагрева не критично, можно снизить суммарную мощность до 4,5 кВт, продлив ресурс спирали и уменьшив нагрузку на проводку.
Перед заказом зафиксируйте четыре параметра:
- напряжение питания — 220 В или 380 В (для трёхфазных схем);
- посадочный размер — диаметр фланца, резьба, расстояние между шпильками;
- габаритная длина ТЭНа (по оболочке и по штуцеру) — должна быть меньше глубины бака;
- минимально допустимый радиус изгиба — для П-образных и W-образных конфигураций.
Если заводской ТЭН сгорел и маркировка стёрлась — снимите размеры штангенциркулем и рулеткой. Восстановление по образцу допускает отклонение по длине ±2 мм, по диаметру ±0,3 мм. Критично — сопротивление спирали: его считают, а не подбирают по каталогу.
Расчёт сопротивления и мощность по ГОСТ 13268-88
Для одноэлементного нагревателя на 220 В сопротивление определяется по формуле:
R = U² / P
где R — сопротивление, Ом; U — напряжение, В; P — мощность, Вт.
Пример: ТЭН 2 кВт на 220 В → R = 220² / 2000 = 24,2 Ом. Три элемента на общем фланце подключаются параллельно — общее сопротивление фланцевого блока 8,07 Ом. Проверка мультиметром при диагностике должна показать именно эти значения, а не «бесконечность» (обрыв) и не «ноль» (замыкание на оболочку).
ГОСТ 13268-88 устанавливает допуск по мощности +5/−10%. Для сопротивления это даёт несимметричный диапазон: −4/+11%. То есть для номинала 24,2 Ом исправный ТЭН может показывать от 23,2 до 26,9 Ом без потери гарантийных характеристик. Выход за эти пределы — основание для замены.
Для тех случаев, когда бак 80 л питается от трёхфазной сети 380 В, элементы соединяют звездой. На каждый ТЭН приходит фазное напряжение 220 В (линейное 380 В делить на √3). Сопротивление ветви считается как R = U² / P, где U — фазное 220 В. Мощность на элемент — по паспорту. Линейный ток группы: I = P / (√3 × U). Для трёх элементов по 2 кВт: I = 6000 / (1,73 × 380) ≈ 9,1 А — сечение питающего кабеля достаточно 1,5 мм².
Материал оболочки: зависимость от температуры и среды
В накопительных баках вода нагревается до 65–90 °C, редко выше. Для таких условий применима нержавеющая сталь AISI 304 (08Х18Н10) — она устойчива к питьевой воде, не даёт запаха и выдерживает кратковременный перегрев до 350 °C. Хлорсодержащие среды — например, в системах с обеззараживанием бассейнов — требуют AISI 316 (10Х17Н13М2) с добавкой молибдена. Сталь 10 для баков с питьевой водой не используют: коррозия и отложение накипи сокращают срок службы до года.
| Материал оболочки | ГОСТ-аналог | Среда применения | Макс. температура |
|---|---|---|---|
| AISI 304 | 08Х18Н10 | Вода, пар, слабоагрессивные растворы | 350 °C |
| AISI 316 | 10Х17Н13М2 | Хлориды, морская вода, кислоты | 400 °C |
| 12Х18Н10Т | — | Пищевые среды, агрессивные растворы | 400 °C |
| Сталь 10 | — | Воздух, масло, сухие среды | 200 °C |
Внутри ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз). Магнезит выполняет две функции: изоляция и теплопередача. Если вода жёсткая (свыше 10 °Ж), на оболочке образуется слой накипи. Теплопроводность накипи в 30–50 раз ниже, чем у стали — спираль перегревается, и наступает обрыв. Решение B2B-уровня — не «очистка лимонной кислотой», а установка блока с увеличенной удельной мощностью и регулярная промывка бака по регламенту.
Замена: пошаговый порядок для инженера
Монтаж нового ТЭНа выполняют после снятия старого. Порядок операций:
- Обесточить водонагреватель через автомат и повесить плакат «Не включать».
- Слить воду через дренажный кран; открыть воздушный клапан сверху для срыва вакуума.
- Отсоединить питающие провода. Если они накинуты на шпильки без наконечников — опрессовать клеммы типа НШВИ.
- Открутить гайки крепления фланца. Прикипевшие резьбы обработать проникающей смазкой WD-40 и выждать 10 минут.
- Извлечь блок ТЭНов, удалить остатки старой прокладки (обычно это паронит или силикон).
- Мультиметром проверить сопротивление нового ТЭНа: изоляция «спираль-оболочка» должна быть не менее 20 МОм.
- Установить новый блок на новую прокладку, затянуть гайки крест-накрест с моментом 10–15 Н·м. Заполнить бак водой, проверить отсутствие течи, включить нагрев.
Врезка «было/стало»: на объекте стоял блок 3 × 1,5 кВт = 4,5 кВт. Нагрев полного бака 80 л занимал 2 часа. Закупщик заменил блок на 3 × 2 кВт = 6 кВт с оболочкой AISI 304 (08Х18Н10) — время нагрева сократилось до 1 часа 20 минут. Потребляемый ток вырос с 6,8 А до 9,1 А — автомат на 16 А и провод сечением 2,5 мм² остались в допустимом диапазоне.
Почему серийный ТЭН из розницы редко подходит под ваш бак
Розничная сеть продаёт ТЭНы под типовые фланцы бытовых водонагревателей: обычно это 120–200 мм между шпильками и мощность 1,5–2 кВт. Для промышленных баков 80 л с индивидуальной компоновкой — например, встроенным змеевиком или дополнительным датчиком температуры внутри объёма — серийный элемент часто не входит по длине. Он либо упирается в стенку, либо не достаёт до зоны циркуляции, что создаёт застойную зону с температурой выше нормы.
Изготовление под заказ решает эти ограничения:
- диаметр оболочки — от 4 до 32 мм (под любое отверстие фланца);
- длина — от 30 до 6000 мм (от компактных погружных до линейных для протяжённых ёмкостей);
- мощность — рассчитывается ровно под объём бака и время нагрева, без «запаса впрок», который ускоряет накипеобразование;
- геометрия — повторяет форму вашего бака: U-образная, W-образная, спиральная, с параллельными петлями.
Партия от 1 шт. позволяет восстановить вышедший из строя ТЭН по фотографии старого: нужно положить образец на лист бумаги с линейкой и снять ключевые размеры. Точность воспроизведения по фото — до миллиметра, если на снимке есть масштабная метка. Критично передать не только длину, но и шаг между ветвями П-образного элемента: от него зависит теплосъём.
Замена ТЭНа в баке 80 л — операция на 30 минут для подготовленного слесаря. Главное — не сэкономить на материале оболочки и точно пересчитать сопротивление по ГОСТ 13268-88. Укажите технологу объём бака, мощность и напряжение — вам вернут типоразмер с расчётным сопротивлением и сроком изготовления в течение 5–10 рабочих дней.
