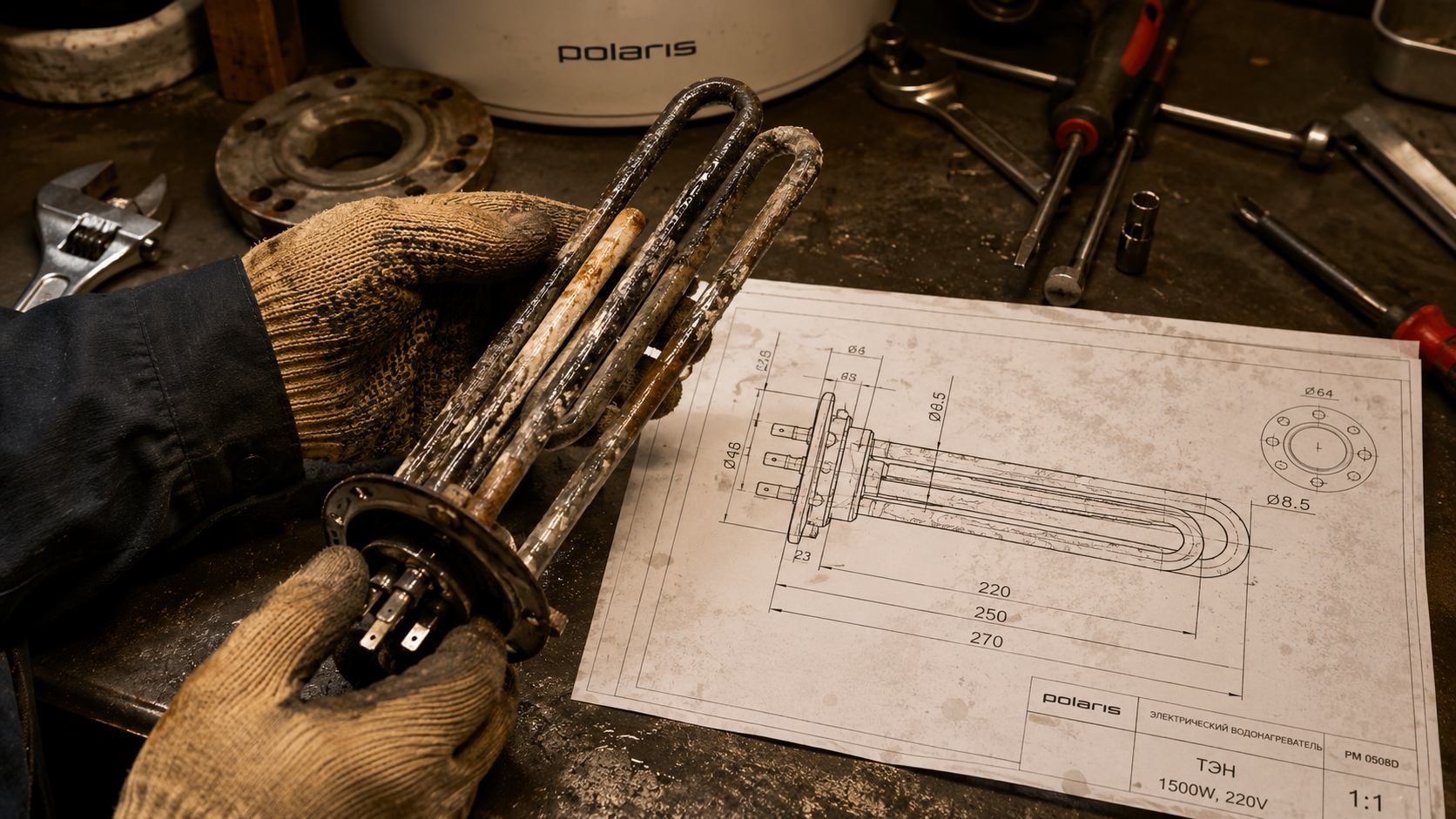

Замена ТЭН в водонагревателях Polaris: мокрый и сухой — что выбрать для промышленного применения

При эксплуатации водонагревателей Polaris в промышленных или полупромышленных условиях (цеховые душевые, мойки оборудования, технологические линии с горячей водой) вопрос замены нагревательного элемента встаёт регулярно. Средний ресурс любого ТЭНа при жёсткой воде — 1,5–2 года. Однако при выборе между «мокрым» (погружным) и «сухим» (закрытым в колбе) элементами инженеру важно понимать не бытовые мифы, а реальные параметры: мощность, удельную нагрузку на поверхность, коррозионную стойкость и ремонтопригодность. Разберём оба типа с цифрами и формулами.

Конструктивные отличия мокрого и сухого ТЭН

Мокрый ТЭН — классический трубчатый электронагреватель, погружённый непосредственно в воду. Корпус — стальная трубка из AISI 304 (08Х18Н10) или AISI 316 (10Х17Н13М2) для агрессивных сред. Внутри — нихромовая спираль, изолированная магнезитовой засыпкой (периклаз). Теплопередача — прямая, через стенку трубки к воде.

Сухой ТЭН — тот же трубчатый нагреватель, но помещённый в герметичную металлическую или керамическую колбу (гильзу). Колба заполнена воздухом или кварцевым песком. Тепло передаётся от спирали к колбе, затем к воде. Фактически — это «ТЭН в ТЭНе».

Ключевое различие — удельная поверхностная мощность (Вт/см²). У мокрых ТЭН она составляет 6–9 Вт/см². У сухих — 10–15 Вт/см² за счёт того, что колба снимает часть теплового напряжения. Однако это преимущество нивелируется дополнительным термическим сопротивлением воздушной прослойки.

Ресурс и накипь: инженерный расчёт

Накипь — главный враг любого ТЭН. При толщине слоя 1 мм теплопроводность падает на 30–40%. Спираль перегревается, сопротивление растёт, и через 200–300 часов работы происходит перегорание.

Формула теплового потока через слой накипи:
Q = λ × (T_спирали − T_воды) / δ, где λ — теплопроводность накипи (~0,6 Вт/(м·К)), δ — толщина слоя.

При δ = 2 мм разница температур на спирали достигает 120–150 °C, что выше предела термостойкости нихрома (900–1000 °C). Для сухого ТЭН колба защищает спираль от прямого контакта с накипью, но сама колба обрастает так же. Разница — в ремонтопригодности: сухой элемент заменяется без слива воды из бака, мокрый — требует полного опорожнения.

Когда сухой ТЭН — не лучший выбор для B2B

На первый взгляд сухой элемент выигрывает по ресурсу. Но для промышленных задач есть нюансы:

• Ограничение по мощности. В водонагревателях Polaris сухой ТЭН обычно 1,5–2 кВт. Для бойлера на 300–500 литров (типовой объём для цеховой душевой) этого недостаточно. Нужен блок из 3–4 элементов, что усложняет монтаж и увеличивает стоимость.
• Температурные ограничения. Воздушная прослойка в колбе снижает эффективность отвода тепла. При рабочей температуре выше 85 °C ресурс сухого ТЭН падает быстрее мокрого из-за перегрева спирали.
• Сложность подбора нестандарта. Замена сухого ТЭН на Polaris — это покупка строго оригинальной детали. Мокрый ТЭН можно изготовить под чертёж: другую длину, мощность, резьбу. Например, вместо штатного G1/2" на 1,5 кВт — поставить G3/4" на 3 кВт, если позволяет бак.

Пример расчёта:
Исходный ТЭН Polaris: 2 кВт, 220 В, резьба G1/2".
Сопротивление: R = U² / P = 220² / 2000 = 24,2 Ом.
Допуск по ГОСТ 13268-88: +5/−10% по мощности → сопротивление может быть от 24,2 × 0,95 = 23 Ом до 24,2 × 1,1 = 26,6 Ом.

Если заказчику нужен 3 кВт, но бак не позволяет увеличить длину, — мокрый ТЭН можно сделать с более толстой спиралью и увеличенным диаметром трубки (8,5 мм вместо 6,5 мм). Сухой — нет, колба фиксирована.

Материалы и коррозия: что важно для промышленных сред

Вода в котельных и цехах часто содержит хлориды, сероводород, повышенную кислотность (pH < 6,5). Стандартный AISI 304 (08Х18Н10) в таких условиях подвержен точечной коррозии (питтингу). Для мокрых ТЭН в агрессивных средах рекомендуется:

• AISI 316 (10Х17Н13М2) — для воды с хлоридами до 500 ppm, температура до 200 °C.
• Inconel 600 (ХН78Т) — для щелочных сред (pH > 10) и температур до 400 °C.

Сухие ТЭН в Polaris обычно имеют колбу из AISI 321 (08Х18Н10Т) — стабилизированная титаном сталь, стойкая к межкристаллитной коррозии при сварке. Но сама колба — расходник, и при коррозии меняется целиком, что дороже замены одного мокрого элемента.

Практический алгоритм выбора для замены

1. Определите объём бака и требуемую мощность. Для быстрого нагрева 200 л воды с 10 до 60 °C за 2 часа: P = 200 × 4,18 × 50 / (2 × 3600) ≈ 5,8 кВт. Один мокрый ТЭН на 6 кВт (штуцер G1.5") — решение. Сухой — потребуется 3 элемента по 2 кВт.
2. Проверьте резьбу фланца. У Polaris распространены штуцеры G1/2" (для одиночного ТЭН) и фланцы G1.5" (для блок-ТЭН). Если штатный фланец под мокрый элемент — менять на сухой без переделки бака невозможно.
3. Оцените жёсткость воды. При >10 °Ж (мг-экв/л) сухой ТЭН даёт выигрыш в ресурсе, но не более 1 года. Экономически выгоднее ставить мокрый ТЭН и проводить ежегодную замену — дешевле, чем покупать оригинальный сухой блок.
4. Уточните среду. Если вода техническая (оборотное водоснабжение) — только мокрый ТЭН из AISI 316 (10Х17Н13М2) или Inconel 600 (ХН78Т).

Вывод

Для промышленной замены ТЭН в водонагревателях Polaris мокрый элемент остаётся предпочтительным по критерию «мощность/стоимость/ремонтопригодность». Сухой ТЭН оправдан только в двух случаях: когда замена должна проводиться без остановки подачи воды (например, на технологической линии) или при экстремально жёсткой воде (>15 °Ж). В остальных ситуациях мокрый ТЭН под чертёж — гибкое и экономичное решение.

Если у вас есть старый ТЭН от Polaris или другого водонагревателя — измерьте длину, диаметр и резьбу. Изготовим новый элемент с нужной мощностью под вашу задачу, партия от 1 штуки.
