Где стоит ТЭН в стиральной машине Indesit и как его заменить: разбор для промышленного применения

ТЭН в стиральной машине Indesit — это не бытовая деталь, а трубчатый электронагреватель, который работает по ГОСТ 13268-88. Если вы инженер-теплотехник или главный энергетик предприятия, и у вас в цехе стоит оборудование с аналогичными нагревателями — промышленные стиральные машины, моечные установки, туннельные машины для пищевой промышленности, — вам важно понимать конструкцию, параметры и способы замены таких элементов. Разберём, где стоит ТЭН в Indesit, как до него добраться, и какие инженерные решения применяются при замене — от бытового 2 кВт до промышленных 6–12 кВт.

Конструкция и место установки ТЭНа в Indesit

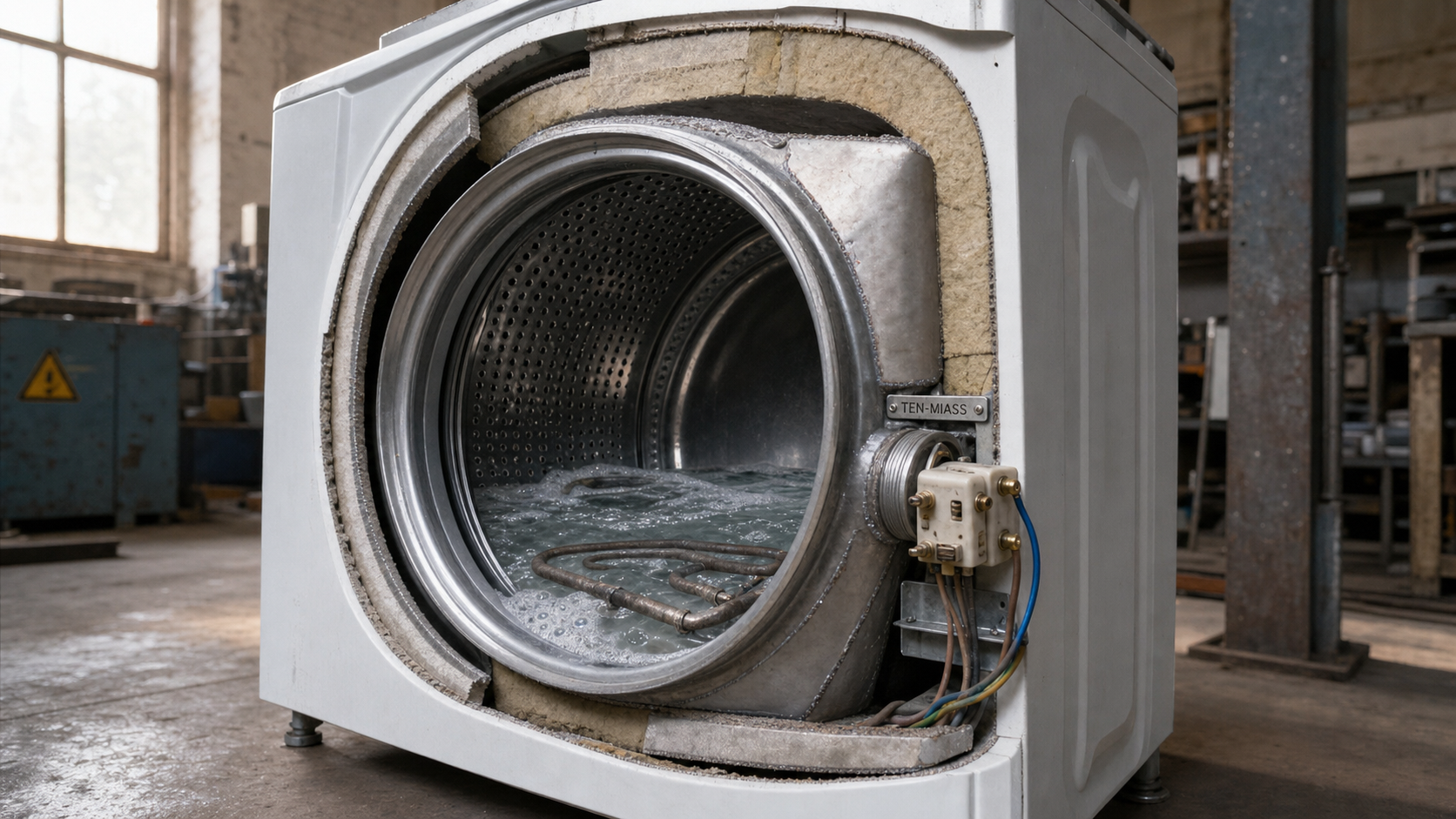

В стиральных машинах Indesit с фронтальной загрузкой ТЭН расположен в нижней части бака, сразу за задней стенкой корпуса. Конструктивно это — одиночный водяной ТЭН с фланцевым креплением. У большинства моделей Indesit нагреватель крепится к баку через резиновую манжету на фланце из латуни или нержавеющей стали. Доступ к нему открывается после снятия задней крышки, а в некоторых моделях — через съёмную нижнюю панель.

В промышленных стиральных машинах — например, в прачечных при санаториях, на предприятиях общепита, в больницах — используется аналогичная схема, но с более мощными нагревателями. Если бытовой ТЭН Indesit имеет мощность 1.8–2.2 кВт и питается от 220 В, то промышленные машины могут использовать три ТЭНа по 3–4 кВт каждый, подключённые звездой на 380 В. Формула расчёта для трёхфазной нагрузки:

I_линейный = P / (√3 × U_линейного)

Для блока 9 кВт на 380 В: I = 9000 / (1.73 × 380) = 13.7 А. Для одиночного элемента 3 кВт на 220 В: I = 3000 / 220 = 13.6 А.

Особенности демонтажа и замены ТЭНа

Процесс замены ТЭНа в Indesit выглядит следующим образом:

1. Обесточить машину — отключить от сети 220 В (для промышленного оборудования — 380 В, снять рубильник).
2. Слить воду через сливной фильтр или патрубок.
3. Снять заднюю крышку (открутить 4–6 саморезов).
4. Отсоединить клеммы питания от контактов ТЭНа.
5. Открутить центральную гайку на шпильке — она находится между контактами.
6. Продавить шпильку внутрь — фланец освободится от резиновой манжеты.
7. Извлечь ТЭН из бака аккуратным поддеванием.

Для промышленных машин — прачечных комплексов, туннельных стиральных машин — процесс отличается только габаритами и массой. Фланцы там крепятся на 4–6 болтов М8–М12, а сам ТЭН может весить 2–3 кг. Здесь удобнее снимать нагреватель в сборе с крышкой бака, чтобы не повредить уплотнитель.

Параметры и материалы ТЭНов для замены

При замене нагревателя в Indesit важно учесть, что серийный ТЭН рассчитан на конкретную мощность, напряжение и посадочный диаметр. Для бытовой машины это обычно:

• Мощность 1.5–2.0 кВт;
• Напряжение 220–240 В;
• Резьба фланца G1/2" или M22×1.5;
• Материал оболочки — AISI 304 (08Х18Н10).

Но если вы заказываете ТЭН для промышленной стиральной машины — например, для прачечной в котельной или на пищевом производстве, — параметры иные. Нужно знать: мощность от 3 до 12 кВт, напряжение 380 В (трёхфазное подключение), материал — AISI 321 (08Х18Н10Т) для агрессивных моющих сред, либо цельнотянутая труба 12Х18Н10Т, если в воде высокое содержание хлора.

Таблица сравнения параметров ТЭНов для бытовых и промышленных стиральных машин

Обратите внимание на допуск по мощности: по ГОСТ 13268-88 он составляет +5/−10%. Допуск по сопротивлению при этом несимметричный: −4/+11%. Это значит, что ТЭН на 2 кВт может выдавать от 1.8 до 2.1 кВт. Для технического расчёта времени нагрева бака нужно учитывать наихудший случай — 1.8 кВт.

Почему серийный ТЭН не всегда оптимален

Когда закупщик приходит со словами «нужен ТЭН на 2 кВт для стиральной машины Indesit», он часто получает не то, что нужно. Серийный нагреватель имеет фиксированную длину, диаметр и форму. А в промышленной машине, например, в прачечной при котельной, бак может быть глубже, подводящие провода — короче, а среда — жёстче. Стандартный ТЭН с латунным фланцем и медным покрытием прослужит в такой среде втрое меньше, чем нагреватель из AISI 316 (10Х17Н13М2) или цельнотянутой трубы 12Х18Н10Т.

Вот пример «было/стало»:

Было. На предприятии использовали промышленную стиральную машину с ТЭНом 6 кВт, 380 В. Нагреватель выходил из строя каждые 4 месяца. Причина — оболочка из стали 10 разрушалась из-за хлоридов в воде.

Стало. Завод ТЭН-Миасс изготовил ТЭН под чертёж: мощность 6 кВт, длина 450 мм, диаметр 12 мм, материал — AISI 304 (08Х18Н10), фланец G2". Межремонтный интервал вырос до 16 месяцев. Стоимость нагревателя выше на 30%, но эксплуатационные затраты снизились в 2.5 раза.

Производство по чертежу позволяет точно попасть в посадочные размеры. Для одиночного водяного ТЭНа с резьбой G1/2" или M22×1.5 проблем нет — это стандартные штуцеры. Но если речь про блок-ТЭН на 380 В, там нужна крупная резьба: G1.5", G2", G3" или M48×2, M56×2. Через мелкую резьбу G1/2" три петли физически не проходят — это важно учитывать при заказе замены.

Как измерить сопротивление ТЭНа перед заказом

Перед тем как заказать новый ТЭН, нужно измерить параметры старого. Это делается мультиметром:

1. Обесточить оборудование, слить воду.
2. Снять перемычки, если их ставят между контактами.
3. Измерить сопротивление между выводами ТЭНа.

Сопротивление рассчитывается по формуле R = U² / P. Для ТЭНа 2 кВт на 220 В: R = 220² / 2000 = 24.2 Ом. Если мультиметр показывает 26–27 Ом — это в пределах нормы (+10%). Если 40 Ом и выше — ТЭН деградирует, мощность упала. Если бесконечность — обрыв спирали. Если 0 — замыкание.

Для трёхфазного ТЭНа 6 кВт на 380 В (звезда): сопротивление каждой ветви = U² / P_элемента = 380² / 2000 = 72.2 Ом. Если у вас три отдельных вывода — проверяйте каждую ветвь отдельно. Параллельно проверяйте сопротивление изоляции: между выводом и корпусом должно быть не менее 20 МОм. Меньше — пробой на корпус, такой ТЭН опасен.

Когда имеет смысл заказывать ТЭН под чертёж

Если вы обслуживаете парк промышленного оборудования — не только стиральных машин, но и пастеризаторов, сушильных камер, экструдеров, — выгоднее иметь в запасе ТЭНы, изготовленные под ваши техзадания. Завод ТЭН-Миасс изготавливает нагреватели партией от одного штука. Срок — 5–10 рабочих дней.

Что нужно указать в заявке:

• Мощность и напряжение (например, 4.5 кВт, 380 В);
• Посадочную резьбу или тип фланца (G3/4", M22×1.5, фланец DN80);
• Длину корпуса (от 30 до 6000 мм);
• Диаметр корпуса (от 4 до 32 мм);
• Материал оболочки (сталь 10, AISI 304 (08Х18Н10), 12Х18Н10Т, титан);
• Наличие термопары типа K/J/T или встроенной защиты от перегрева.

Если старый ТЭН у вас на руках — можно сделать по размерам или по фотографии. Производство позволяет повторить нестандартную геометрию: изгиб под 90 градусов, спиральную форму, два и более элемента на одном фланце.

Нестандартная геометрия — это то, что сетевая розница не предлагает. В магазине вы купите только то, что лежит на полке. На производстве — то, что нужно вашему оборудованию. Если ТЭН подходит по мощности, но не подходит по длине, он будет работать с перегревом активной части. Это ведёт к локальному кипению и ускоренному отложению накипи.

Для стиральной машины Indesit, конечно, проще заказать серийный ТЭН в интернет-магазине. Но для промышленного оборудования каждый случай уникален. Заказывайте под чертёж — и вы получите ровно ту мощность, которая нужна для вашего бака, под ваш объём воды и параметры питающей сети.

FAQ

Где именно стоит ТЭН в стиральной машине Indesit?
В нижней части бака, за задней стенкой. Доступ — после снятия задней крышки. В некоторых моделях — за нижней панелью.

Как понять, что ТЭН в Indesit перегорел?
Нагреватель не греет, но клеммы находятся под напряжением. Сопротивление между выводами — бесконечность или пробой на корпус. Узнать точнее можно мультиметром.

Какая мощность ТЭНа в Indesit?
Обычно 1.5–2.0 кВт, напряжение 220–240 В. Сопротивление — около 24 Ом. Для проверки можно использовать формулу R = U² / P.

Можно ли поставить ТЭН большей мощности в Indesit?
Не рекомендуется. Изменение мощности меняет потребляемый ток — I = P / U. Для 2 кВт на 220 В — ток 9.1 А. Если поставить 2.5 кВт без замены проводки и реле — это перегрузка.

Подойдёт ли ТЭН от другой модели стиральной машины?
Если совпадают посадочный диаметр, резьба и мощность — подойдёт. Но лучше заказывать по размерам старого ТЭНа: разница в длине корпуса влияет на скорость нагрева и зону кипения.

Какой срок службы ТЭНа в промышленной стиральной машине?
Зависит от жёсткости воды и материала оболочки. На воде с хлоридами АISI 304 (08Х18Н10) служит 12–18 месяцев. Из стали 10 — 4–6 месяцев. Рекомендуются ТЭНы из цельнотянутой трубы 12Х18Н10Т.
