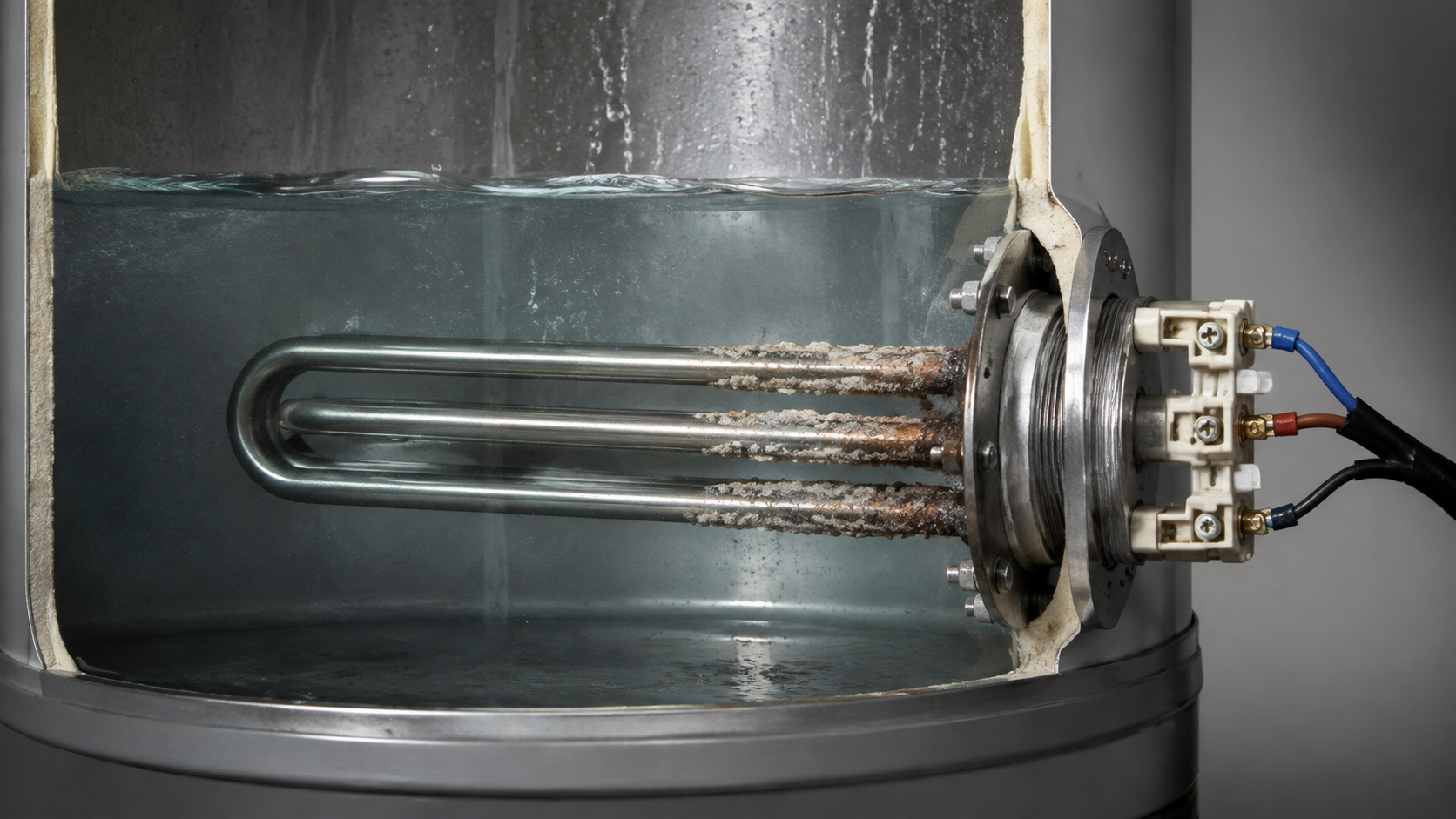

Замена ТЭН в водонагревателе Electrolux: инженерный подход к подбору

ТЭН для водонагревателя Electrolux — это не «родная» деталь из каталога, а трубчатый электронагреватель, который должен совпасть по мощности, геометрии и коррозионной стойкости. Для инженера или закупщика ОГЭ/ОГМ важно понимать: даже если на корпусе бойлера стоит шильдик Electrolux, внутри работает стандартный тубулярный нагреватель, изготавливаемый по ГОСТ 13268-88. Параметры его допусков заданы этим стандартом, а не брендом самого водонагревателя.

Почему серийный ТЭН на замену — это компромисс

Магазинный ТЭН «под Electrolux» подбирается по трём параметрам: посадочный фланец, длина трубки и мощность. Обычно в наличии есть 1,2–2,5 кВт с латунным фланцем, рассчитанные на стандартный бак 50–100 литров. Но если вы обслуживаете не офисный кулер, а, например, накопительный водонагреватель в столовой завода на 200 литров или модульную котельную с питьевой водой — серийный вариант может не подойти.

Проблема серийных ТЭНов в том, что мощность привязана к типовому объёму бака и к типовому напряжению 220 В. Формула зависимости сопротивления и мощности выглядит как R = U² / P. При стандартных 220 В и 2 кВт сопротивление будет 24,2 Ом. Но если мощность нужна 1,5 кВт — это уже 32,3 Ом. Разница в сопротивлении — 25 %. Серийный ТЭН с «усреднённым» сопротивлением будет греть воду либо быстрее, либо медленнее, чем заложено в цикл производства. На промышленной линии, где водонагреватель связан с технологической операцией — мойкой оборудования или подготовкой питьевой воды, — такое отклонение недопустимо.

Изготовление по чертежу или по образцу снимает этот компромисс. Мощность считается под конкретный объём бака и желаемое время нагрева. Длина ТЭНа — под внутреннюю геометрию ёмкости. Резьба фланца — под существующий узел крепления.

Расчёт мощности и сопротивления по ГОСТ 13268-88

В ГОСТ 13268-88 установлен допуск по мощности: +5/−10 %. Это значит, что ТЭН с номиналом 2 кВт по факту может выдавать от 1,8 до 2,1 кВт. Сопротивление при этом меняется несимметрично: от −4 до +11 %. Если для бытового бойлера это некритично, то для технологического нагрева воды до точной температуры — критично.

Практический пример для промышленного водонагревателя:

Подбирать ТЭН «по мощности на коробке» нельзя. Нагреватель должен быть рассчитан под фактическое напряжение сети. Если на объекте 220 В между фазой и нулём, а не 230 В — мощность упадёт на 4,5 %. В ГОСТ это допускается только в пределах −10 %.

Материалы оболочки: что ставить под воду и пар

Корпус ТЭНа для водонагревателя контактирует с питьевой водой, горячей водой до 95 °C, а в промышленных парогенераторах — с паром до 170 °C. Выбор материала не зависит от марки Electrolux.

По умолчанию для водонагревателя Electrolux, установленного в промышленном помещении, используется цельнотянутая труба 12Х18Н10Т — это цельный вариант AISI 321 (08Х18Н10Т). Она лучше держит давление и не имеет сварного шва, который является потенциальной точкой коррозии. Внутри — нихромовая спираль, запрессованная в магнезитовую засыпку (периклаз). Такая конструкция стандартна для всех ТЭНов, независимо от марки водонагревателя.

Что заказывать для промышленного водонагревателя

Если ТЭН вышел из строя на производственном объекте — не важно, в контуре горячего водоснабжения цеха или в электробойлерной в бытовом корпусе завода — правильный путь не «купить аналог», а снять размеры и передать их технологу или снабженцу. Вот минимальный перечень данных для заказа:

• Наружный диаметр трубки (в диапазоне 4–32 мм), длина трубки по прямой — от 30 до 6000 мм.
• Тип фланца: латунный или нержавеющий, диаметр, шаг резьбы, количество отверстий.
• Мощность и напряжение, схема соединения — звезда или треугольник.
• Наличие термопары типа K или J в зоне нагрева.
• Среда нагрева: вода питьевая, вода техническая, пар, масло.

Если бойлер Electrolux ещё в строю и нет технологической документации — ТЭН снимают и делают по фотографии старого образца. По фото определяются габариты, тип фланца и способ крепления. По маркировке на фланце или по шильдику бака — мощность и напряжение. Партия из одного изделия на производстве — норма, минимальный заказ не ограничен десятками штук.

Типовые ошибки при замене

Первая ошибка — измерение сопротивления на ТЭНе, не отключённом от сети. Перед любым замером нужно обесточить водонагреватель, слить воду и снять перемычки между контактами. Если сопротивление между выводом и трубкой меньше 1 МОм — ТЭН пробит на корпус, замена обязательна.

Вторая ошибка — установка ТЭНа с медным или алюминиевым фланцем в агрессивную среду. Для питьевой воды латунь подходит, для хлорированной технической воды — нет. Нужен нержавеющий фланец из AISI 316 (10Х17Н13М2) или покрытие из чистого титана.

Третья ошибка — игнорирование длины трубки. ТЭН не должен касаться внутренних стенок бака. Минимальный зазор — 10 мм. Если в баке есть накипь, а она всегда есть в системах с жёсткой водой, перегрев нижней части спирали приводит к выходу из строя за 2–3 месяца.

Ответы на частые вопросы

Как узнать мощность ТЭНа для водонагревателя Electrolux, если маркировка стёрлась?

Измерить сопротивление мультиметром и рассчитать по формуле R = U² / P. Для 220 В: P = 48400 / R_измеренное. Для 380 В (трёхфазный ТЭН): P = 144400 / R.

Можно ли поставить ТЭН большей мощности, чем штатный?

Только если это позволяет проводка и автоматический выключатель. Для однофазной сети сечением 2,5 мм² предел — 2 кВт. Для трёхфазной — расчёт по линейному току с запасом 20 %.

Какой фланец у ТЭНа для Electrolux?

Стандарт для бытовых бойлеров — латунный фланец с резьбой G1.25 или G2. У промышленных ТЭНБ — фланцы с резьбой M48×2, M56×2 или M64×3. Уточняйте по месту.

Почему новый ТЭН греет воду медленнее старого?

Либо мощность ниже номинальной (проверьте сопротивление), либо на нагревателе образовалась накипь. Второе — признак того, что ТЭН выбран с завышенной удельной мощностью — более 8 Вт/см² для питьевой воды.

Сколько служит ТЭН из нержавейки?

При нормальном качестве воды — 5–7 лет. При жёсткой воде (более 10 мг-экв/л) — 1–2 года, если не используется умягчение. Ресурс ТЭНа из стали 10 в воде — 2–3 года.

Если вы курируете водоснабжение цеха, столовой или административного корпуса и вам нужен ТЭН не «по каталогу», а с точными характеристиками под вашу ёмкость, — пришлите фото старого нагревателя и укажите объём бака. Подберём или изготовим за 5–10 дней.
