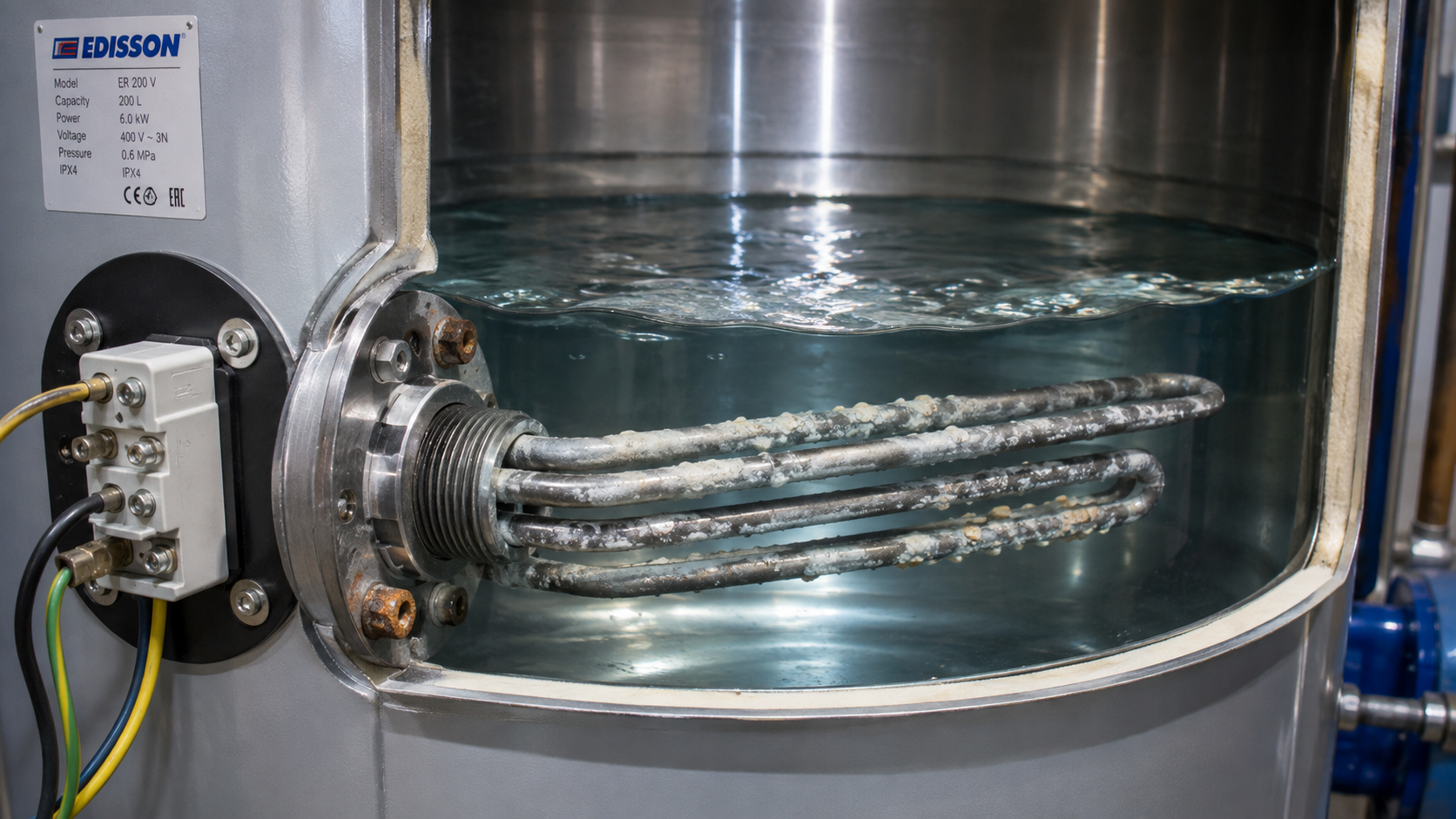

Замена ТЭН в водонагревателях Edisson: артикулы, совместимость и промышленная специфика

Водонагреватели Edisson в B2B-сегменте встречаются чаще, чем принято думать: их ставят в блочно-модульных котельных малой мощности, в системах ГВС производственных цехов, на пищевых линиях и в моечных комплексах. Когда заводская трубка выходит из строя, встаёт вопрос не «какой ТЭН купить в магазине», а «как получить замену с нужной геометрией, мощностью и материалом оболочки под конкретную среду». Ниже — разбор типовых посадочных мест Edisson, расчёт параметров и вариант быстрого решения без ожидания оригинальной запчасти со склада.

Какие ТЭН ставят в промышленные водонагреватели Edisson

Edisson выпускает несколько линеек водонагревателей: от накопительных до проточных промышленных серий. В большинстве моделей используются съёмные фланцевые или резьбовые ТЭН, рассчитанные на трёхфазное питание 380 В. В отличие от бытовых серий с «сухим» ТЭНом, промышленные версии часто работают с прямым контактом нагревателя с водой, что делает критичным материал оболочки.

Для типовых моделей Edisson подходят:

• ТЭН с фланцем G1¼", G1½", G2" — для накопителей объёмом 80–200 л, мощность 2–6 кВт на 220/380 В;
• блок-ТЭН с фланцем G2½", G3" — для накопителей 300–1000 л, мощность 9–30 кВт, звезда/треугольник;
• ТЭН штуцерного типа M22×1,5 или G3⁄4" — для проточных нагревателей и электродных котлов.

Но артикул Edisson на корпусе нагревателя — лишь отправная точка. Заводская трубка может быть рассчитана на стандартные 300 мм длины, тогда как ваш бак имеет глубину 420 мм, и штатный ТЭН не обеспечивает равномерный прогрев нижних слоёв.

«Важно: таблица показывает типовые варианты Edisson, но при заказе замены обязательны фактические замеры: длина трубки, диаметр, межосевое расстояние фланца, форма (прямая, U-образная, W-образная). Оригинальный артикул не гарантирует, что предыдущий владелец уже не ставил нештатный ТЭН». – Инженерная практика ТЭН-Миасс.

Расчёт параметров ТЭН для замены: от мощности к сопротивлению

Если серийный ТЭН Edisson не подходит по мощности или геометрии, параметры замены считаются по простым формулам. Для одноэлементного нагревателя на 220 В:

где R — сопротивление в Ом, U — напряжение 220 В, P — мощность в Вт. Например, для ТЭН на 3 кВт:

Для трёхфазной нагрузки подключением «звезда» (380 В, линейное напряжение):

и сопротивление на ветвь:

где P_элемента — мощность одного нагревательного элемента (если в блоке 3 ТЭНа, а суммарная 9 кВт, то P_элемента = 3 кВт).

Допуск по ГОСТ 13268-88: +5/−10% по мощности, что соответствует несимметричному допуску по сопротивлению: −4% / +11%. Это важно: неисправный ТЭН может иметь отклонение сопротивления в пределах нормы, но выдавать нестабильный прогрев из-за локальных перегревов.

Пример расчёта для бака Edisson 500 л

Задача: подобрать замену для блока ТЭН 12 кВт, 380 В, подключение «звезда». Три ветви по 4 кВт.

• Ток на фазу: I = 12000 / (√3 × 380) = 18,2 А
• Сопротивление ветви: R = 220 / (4000 / 220) = 12,1 Ом
• Сечение питающего кабеля: не менее 2,5 мм² меди, автомат — 25 А

Если расчётный ток выше заводского номинала (например, по факту 20 А), дело не в самом ТЭНе, а в просадке напряжения в сети. Проверка: замерьте напряжение на клеммах при работающем нагревателе — при 360 В ток будет ниже, но сопротивление ТЭН придётся пересчитывать на фактические условия.

Важный симптом: какой ТЭН снят, какой реально нужен

Частая ошибка при заказе по фото — визуальная схожесть. Два ТЭН с одинаковой длиной трубки могут иметь разную удельную мощность: 5 Вт/см² для воды и 8 Вт/см² для масла. Второй вариант в воде приведёт к кипению на поверхности, накипи и разрушению трубки за 2–3 месяца. Поэтому при обращении постарайтесь передать не только фото, но и паспортные данные аппарата: объём бака, рабочую температуру, среду (вода подготовленная, техническая, рассол).

Кроме того, для промышленных водонагревателей важно состояние штуцера. На фланцах Edisson стандартная резьба — G1½" или G2" (крупный шаг, под ключ-шестигранник). Если на вашем аппарате резьба M48×2 или M56×2 — это нестандарт, часто встречается на итальянских и немецких аналогах. В этом случае ТЭН-Миасс может изготовить переходную плиту или фланец с нужной резьбой под ваш существующий бак.

Материалы оболочки ТЭН для промышленных водонагревателей Edisson

Выбор материала оболочки определяется не маркой водонагревателя, а составом воды и режимом эксплуатации. Для типовой водопроводной воды с умеренной жёсткостью применяется AISI 304 (08Х18Н10). Если вода содержит хлориды (скважины, морская вода, системы оборотного водоснабжения) — AISI 316 (10Х17Н13М2) или чистый титан. Для пищевых производств, где требуется устойчивость к кислотным и моющим растворам, используется цельнотянутая труба 12Х18Н10Т — бесшовная, без сварных швов, что исключает коррозию по линии шва.

Внутренняя начинка — нихромовая спираль в магнезитовой засыпке (периклаз). Именно периклаз обеспечивает электрическую прочность и отвод тепла от спирали. Качество засыпки определяет срок службы: у заводского ТЭН Edisson плотность периклаза выше, чем у дешёвых аналогов, поэтому при замене важно, чтобы изготовитель использовал виброуплотнение, а не простую засыпку.

Порядок замены при техническом обслуживании: чек-лист

1. Обесточить аппарат, убедиться в отсутствии напряжения на клеммах индикатором.
2. Слить воду из бака, открыть воздушный клапан.
3. Отсоединить провода от клемм ТЭН, снять перемычки (если блок подключён «звездой» или «треугольником»).
4. Замерить сопротивление между выводами и корпусом — оно должно быть не менее 10 МОм (эталон — 50 МОм).
5. Открутить фланец ключом-шестигранником, снять нагреватель.
6. Очистить посадочное место от накипи и старой прокладки.
7. Перед установкой нового ТЭН проверить его сопротивление и соответствие геометрии.

При заказе замены стоит сразу указать тип термопары, если нагреватель оснащён датчиком температуры. В промышленных Edisson часто ставятся термопары типа K (хромель-алюмель) или J (железо-константан). Если датчик встроен — обязательно продублировать маркировку из паспорта.

Совместимость с другими производителями

ТЭН-Миасс регулярно изготавливает замены для водонагревателей Edisson, а также для снятых с производства моделей Atlantic, Ferroli и Gorenje. По статистике заказов, в 70% случаев мы делаем не точную копию, а улучшенную версию: увеличиваем длину трубки на 3–5 см для лучшей конвекции, или меняем материал с AISI 304 (08Х18Н10) на AISI 316 (10Х17Н13М2) для агрессивной воды.

Также меняется мощность. Например, штатный ТЭН на 1,5 кВт в Edisson EV-50 часто меняют на 2 кВт — но только если сечение питающего кабеля и автомат позволяют. Наш расчётный сервис бесплатно проверяет допустимость увеличения мощности для вашей проводки.

Заказ ТЭН по чертежу: что передать производителю

Для точного изготовления достаточно выполнить три простых шага:

• Замерить длину трубки по оси от фланца до конца (учитывая изгибы), максимальный диаметр трубки (для резьбовых — длину резьбовой части и шаг);
• Определить форму — прямая, U, W (количество параллельных ветвей и межосевое расстояние между соседними трубками);
• Сфотографировать старый ТЭН с линейкой на фоне, крупно — место маркировки.

Минимальная партия — 1 шт. Срок изготовления типовой позиции — 5–10 дней. Если подходящий ТЭН есть на складе — отпускаем в день заказа.

У промышленного Edisson не бывает «неподходящего» ТЭН — только неправильно рассчитанная удельная мощность или неверный материал оболочки. Выбирайте замену не по каталогу с артикулами, а по параметрам среды и бака — тогда новый нагреватель прослужит не меньше заводского, а чаще дольше. Пришлите фото старого ТЭН и данные бака в ТЭН-Миасс — за 10 минут рассчитаем вариант под ваш процесс.
