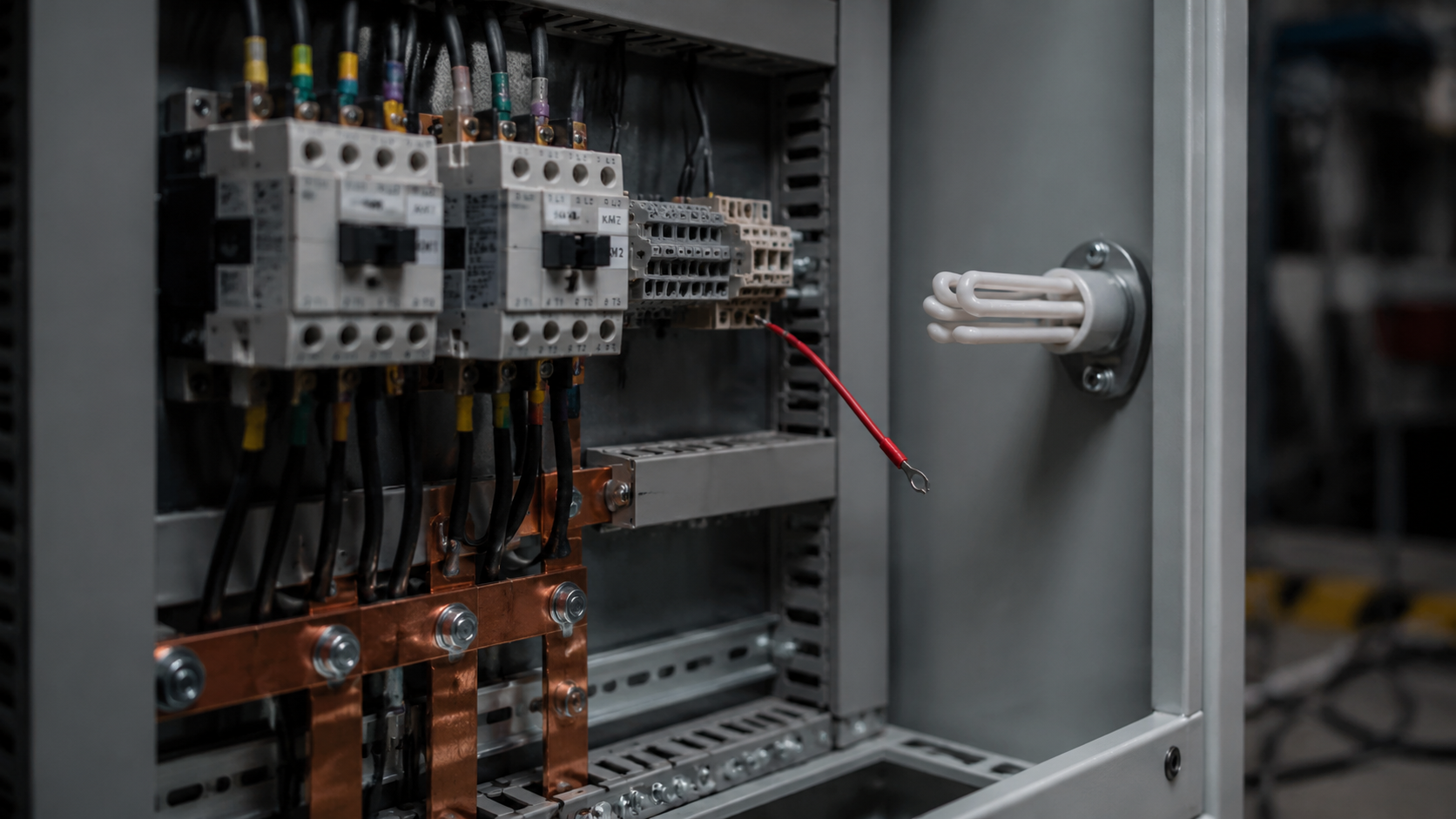

Замена ТЭН в водонагревателе Ariston: пошаговый алгоритм для инженера
При плановом обслуживании или аварийном выходе из строя трубчатого электронагревателя (ТЭН) в бойлере Ariston типовой объём бака — 50, 80 или 100 литров. Для инженера-теплотехника или главного энергетика замена элемента — не «снять-поставить», а задача подбора мощности под реальный нагрев, проверка соответствия материала корпуса среде и контроль электрических параметров по ГОСТ 13268-88. Разберём последовательность шагов, расчётные формулы и критерии выбора, чтобы исключить повторный выход из строя через 3–6 месяцев.
1. Диагностика и демонтаж: что проверить до отключения
Перед началом работ — обязательное обесточивание автомата и снятие напряжения с клемм ТЭН. Для трёхфазных моделей (3–6 кВт) дополнительно проверяют отсутствие напряжения между фазами и корпусом. Слив воды через штатный дренаж — полный, без остатка в нижней части бака. После слива откручивают фланец (для блок-ТЭН с резьбой G1.5"–G2" или M48×2) или штуцер одиночного ТЭН (G1/2" или M22×1.5).
На этом этапе измеряют сопротивление изоляции мегомметром на 500 В: норма — не менее 0,5 МОм по ПУЭ. Если значение ниже — ТЭН подлежит замене. Визуально осматривают корпус на наличие свищей, вздутий или очагов коррозии. Для баков объёмом 80–100 л характерно образование накипи на нижней трети трубки — её толщина более 2 мм уже снижает теплоотдачу на 20–30%.
2. Расчёт параметров нового ТЭН: от мощности до материала
Исходные данные для подбора — напряжение питающей сети и требуемая мощность нагрева. Для однофазного включения (220 В) используют формулу:
R = U² / P, где R — сопротивление, Ом; U — напряжение, В; P — мощность, Вт.
Пример: для замены ТЭН мощностью 2 кВт в бойлере Ariston 80 л сопротивление должно быть 220² / 2000 = 24,2 Ом. Допуск по ГОСТ 13268-88 по мощности — +5/−10%, что даёт разброс сопротивления от −4% до +11%. Фактически измеренное сопротивление 22–27 Ом лежит в норме.
Для трёхфазных нагревателей (звезда, 380 В) расчёт линейного тока:
I_линейный = P / (√3 × U_линейного).
При мощности 6 кВт и линейном напряжении 380 В ток составит 6000 / (1,73 × 380) ≈ 9,1 А. Сопротивление каждой ветви — 380² / 2000 ≈ 72,2 Ом.
Материал корпуса и среда
Стандартное исполнение для водопроводной воды — AISI 304 (08Х18Н10). Если вода с повышенным содержанием хлоридов (более 150 мг/л) или жёсткостью выше 7 мг-экв/л, применяют AISI 316 (10Х17Н13М2) — он устойчивее к питтинговой коррозии. Для замкнутых систем с антифризом или маслом — AISI 321 (08Х18Н10Т) с добавкой титана, стабилизирующего структуру при температурах до 400 °C.
3. Сравнение типовых ТЭН для Ariston 50/80/100 л
| Параметр | 50 л | 80 л | 100 л |
|---|---|---|---|
| Типовая мощность, кВт | 1,5–2,0 | 2,0–2,5 | 2,5–3,0 |
| Фланец резьба | G1.5" (M48×2) | G2" (M56×2) | G2" (M56×2) |
| Длина трубки, мм | 270–320 | 350–400 | 420–480 |
| Материал (стандарт) | AISI 304 (08Х18Н10) | AISI 304 (08Х18Н10) | AISI 304 (08Х18Н10) |
| Количество петель | 1–2 | 2–3 | 3–4 |
Указанные длины — ориентир; в зависимости от модели Ariston (серия ABS, PRO, Ti) геометрия может отличаться на 10–15 мм. При заказе по чертежу или фото старого ТЭН уточняют межосевое расстояние и диаметр фланца.
4. Подбор под конкретную задачу: нестандартная геометрия и среда
Если типовой нагреватель не вписывается в габариты бака (например, после замены старого бойлера на новый с другим расположением патрубков), изготавливают ТЭН под чертёж. Минимальная партия — 1 шт., срок производства — 5–10 дней. Возможные изменения:
- Увеличение длины трубки на 20–30 мм при сохранении мощности — снижает удельную нагрузку на поверхность (Вт/см²), продлевая срок службы в жёсткой воде.
- Замена материала на AISI 316 (10Х17Н13М2) для агрессивной среды — например, в системах с умягчённой водой, где pH смещён в кислую сторону.
- Изменение формы фланца: под ключ-шестигранник вместо круглого, или с дополнительным отверстием под термопару типа K (хромель-алюмель).
Пример из практики: для бойлера Ariston 100 л (высота бака 850 мм) стандартный ТЭН 2,5 кВт с длиной трубки 450 мм давал время нагрева с 15 до 60 °C — 2 часа 10 минут. Заменили на элемент 3,0 кВт с той же геометрией — время снизилось до 1 часа 45 минут. Сопротивление изменилось с 19,4 до 16,1 Ом (220 В), ток — с 11,4 до 13,7 А. Автомат защиты — не менее 16 А, сечение кабеля — 2,5 мм².
5. Порядок сборки и пусконаладка
После установки нового ТЭН в бак:
- Проверяют затяжку фланца (момент — 30–40 Н·м для резьбы G2", не более).
- Подключают питание — строго по схеме: фаза/ноль/земля. Для трёхфазной звезды — три фазы и нулевой провод.
- Заполняют бак водой, спускают воздух через открытый смеситель.
- Измеряют сопротивление изоляции после заливки — не менее 1 МОм (влажный ТЭН может дать 0,5 МОм, что допустимо).
- Включают нагрев на 5 минут, затем отключают и проверяют ток клещами: отклонение от расчётного — не более +5%.
Если фактическая мощность превышает номинальную более чем на +5%, нагреватель будет работать с перегрузкой — перегорание спирали в течение 2–3 месяцев. В этом случае меняют ТЭН на элемент с чуть большим сопротивлением (меньшей мощностью) или уменьшают напряжение автотрансформатором.
