Замена ТЭН водонагревателя в Санкт-Петербурге: расчёт, материалы, сроки

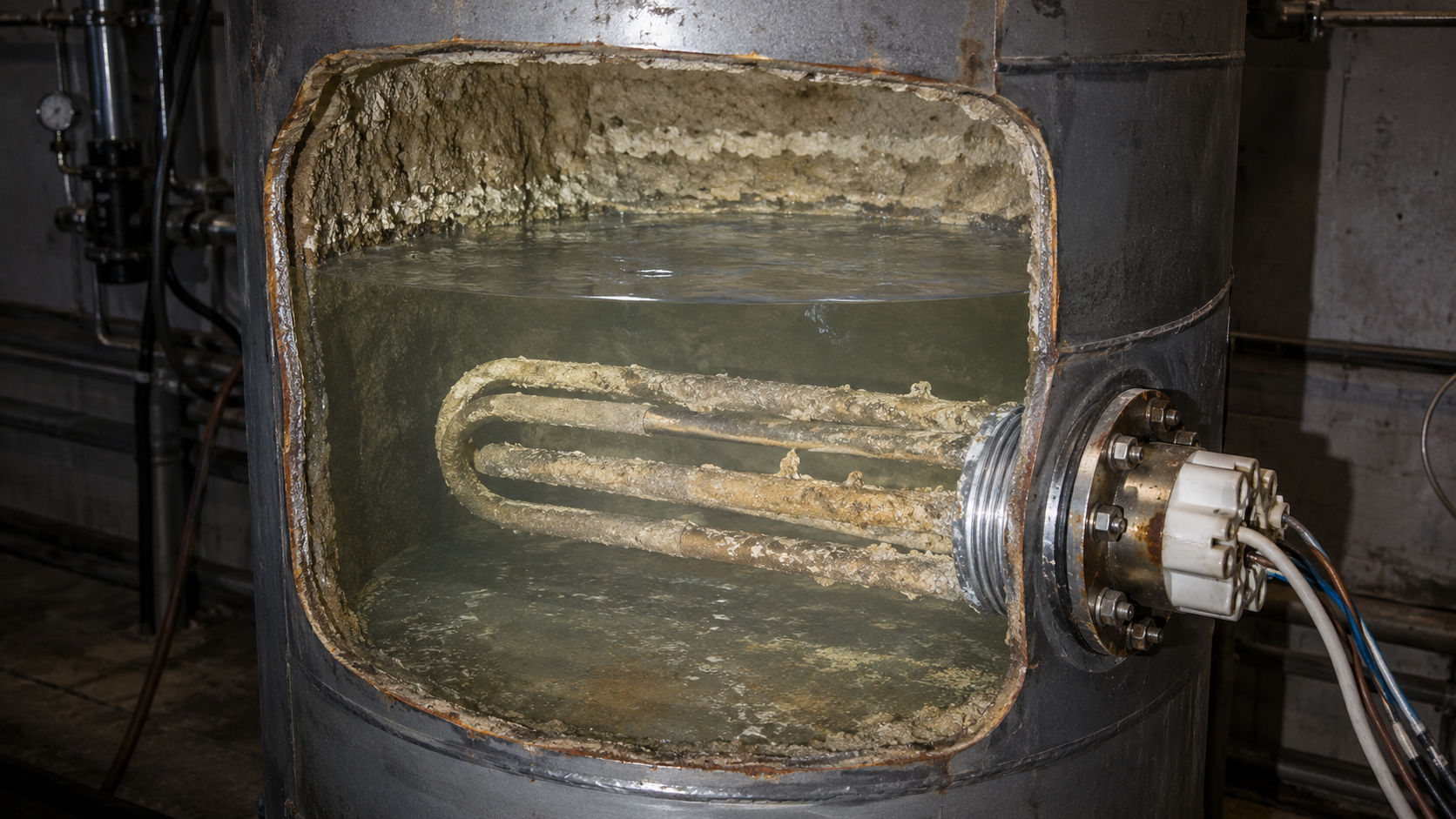

Когда в промышленном водонагревателе или блочно-модульной котельной выходит из строя ТЭН, задача инженера — не «купить аналог», а восстановить узел с параметрами под конкретный бак. В Санкт-Петербурге — жёсткая вода, солевые отложения и агрессивная химическая подготовка в котельных. Поэтому замена ТЭН водонагревателя в Санкт-Петербурге по серийному каталогу часто даёт повторный выход через 2–3 месяца. Ниже — как рассчитать, из чего заказать и чем заменить вышедший элемент, чтобы ремонт ТЭН был выполнен один раз и по ГОСТ.
Почему серийный ТЭН не подходит для промышленного бака
Статья по ГОСТ 13268-88 ужесточает допуски: +5/−10% по мощности, что соответствует несимметричному допуску по сопротивлению −4/+11%. Формально серийный ТЭН 12 кВт может выдавать от 10,8 до 12,6 кВт. Для большого объёма — это либо недогрев, либо перегруз сети. На производстве, где бак 2000 литров и график нагрева критичен, запас в 10% — это лишние 40-60 минут в цикле.
Серийный элемент рассчитан на «усреднённую» длину. У вас бак 2,5 метра, а стандартный ТЭН имеет длину трубки 1,8 м — нагрев верхних слоёв, застой в нижней части, термоклин. Выход — изготовление по чертежу с геометрией повторяющей зону нагрева.
Нестандартная резьба. На вашем фланце G2" под ключ-шестигранник, а в каталоге только G1/2" для одиночных штуцеров. Это физически разные классы: блок-ТЭН собирается в шестигранник G1.5", G2", G3" (или M48×2, M56×2), а одиночный ТЭН — только G1/2", G3/4", M14×1.5, M22×1.5. Переходник не всегда возможен — иногда это потеря мощности или недопустимый зазор.
| Параметр | Серийный ТЭН из розницы | ТЭН под задачу (по чертежу) |
|---|---|---|
| Мощность | Фиксированный шаг: 1,5/2/3/6/9/12 кВт | Ровно под объём бака и скорость нагрева: 3–90 кВт |
| Материал оболочки | Чаще AISI 304 (08Х18Н10) без учёта химии | 12Х18Н10Т, титан, сталь 10 — по среде и температуре |
| Длина штуцера/фланца | Типовая 40–100 мм | Любая под ваш фланцевый разъём DN50–DN150 |
| Схема включения | Звезда 380 В или однофазная | Звезда/треугольник — под вашу сеть и мощность |
Если технолог цеха заказывает ТЭН «по фото» сгоревшего элемента — мы восстанавливаем исходную геометрию, но с усиленной контактной группой и уточнённой защитой. Особенно это актуально для Санкт-Петербурга, где водоподготовка часто не справляется с исходной жёсткостью (до 8 мг-экв/л). Плотность мощности снижаем до 5–6 Вт/см² — срок службы растёт кратно.
Расчёт сопротивления трёхфазного ТЭН: звезда и треугольник
Замена ТЭН водонагревателя в Санкт-Петербурге в котельной обычно идёт в трёхфазной сети 380 В. Нужно понимать, как соединены шесть концов элемента — иначе замеренный омметр не сойдётся с паспортными данными.
Схема «звезда» при 380 В: на каждый элемент приходит фазное напряжение 220 В. Для элемента мощностью 3 кВт сопротивление ветви:
R = U_ф² / P = 220² / 3000 ≈ 16,1 Ом
Общая мощность блока (три ветви): 9 кВт. Линейный ток: I = P / (√3 × U_л) = 9000 / (1,73 × 380) ≈ 13,7 А.
Схема «треугольник» при 380 В: на элемент приходит линейное напряжение 380 В. Для того же элемента 3 кВт:
R = U_л² / P = 380² / 3000 ≈ 48,1 Ом
Блок из трёх элементов даёт те же 9 кВт, но ток выше: I = 9000 / (1,73 × 380) ≈ 13,7 А — при условии правильного согласования. На практике треугольник выбирается для мощностей свыше 6 кВт на одном фланце, чтобы уменьшить сечение питающего кабеля.
Пример «было/стало». На пищевом производстве в Санкт-Петербурге стоял блок ТЭН 9 кВт, звезда. Замер омметром показал 8 Ом вместо 16,1 Ом — короткое замыкание в одной из петель из-за пробоя магнезита. Замена на новый блок по чертежу, с оригинальной схемой звезда и материалом 12Х18Н10Т, дала пусковой режим без аварийных отключений УЗО.
Перед замером сопротивления важно: обесточить автомат, снять перемычки между выводами, полностью слить воду. Иначе омметр покажет сопротивление параллельно с водой и утечкой. Для воды температурой 20 °C сопротивление неповреждённого элемента с изоляцией должно быть не менее 50 МОм. Если мегаомметр на 500 В даёт ниже 20 МОм — элемент меняется.
Материалы оболочки: под щёлочь, кислоту и морскую воду
Ремонт ТЭН в Петербурге часто связан не с естественным износом, а с агрессивной водой из городского водопровода или с технологическими средами. Для гальванических ванн с хлоридами меди и никеля стандартная AISI 304 (08Х18Н10) начнёт точечно разрушаться через 2–3 цикла. Под хлориды нужен чистый титан или AISI 316 (10Х17Н13М2).
- Сталь 10 — для воздуха, сухих сред, масла, антиобледенения. Дешевле, но не для питьевой воды.
- AISI 304 (08Х18Н10) — универсальный вариант для воды и пара до 200 °C. Подходит для накопительных баков.
- 12Х18Н10Т — бесшовная труба для пищевых сред, пива, сыворотки, агрессивных растворов с содержанием хлоридов до 50 мг/л.
- Титан — для гальваники, морской воды, кислот. Работает при концентрациях, где нержавейка даёт питтинг.
- AISI 321 (08Х18Н10Т) и Inconel 600 (ХН78Т) — для высокотемпературных печей и парогенераторов с перегревом до 600 °C.
Материал оболочки считается по таблице совместимости с вашей средой. Для Санкт-Петербурга с большим числом старых котельных типовой запрос — AISI 304 или 12Х18Н10Т для баков горячего водоснабжения. Если вода с содержанием хлора выше 250 мг/л — только титан.
Как заказать замену ТЭН водонагревателя в Санкт-Петербурге
Вам не нужно покупать в рознице — у нас производство ТЭН-Миасс, партия от 1 штуки. Чтобы изготавливаемый ТЭН точно сел в ваш узел, передайте:
- Длину и диаметр трубки (от 30 до 6000 мм, от 4 до 32 мм — под ваш габарит).
- Тип резьбы: для одиночного — G1/2", G3/4", M14×1.5, M22×1.5; для блока — G1.5", G2", G3" или метрическая M48×2/M56×2.
- Мощность и напряжение (380 В, звезда/треугольник).
- Среду, состав, температуру и наличие взрывозащиты (Ex-d — для нефтеподогрева, IP65/IP68 — для влажных цехов).
Изготовление по фото — если нет чертежа, сфотографируйте элемент с линейкой. Достаточно 3-х снимков: общий вид, место подвода выводов, маркировка. Технолог определит схему соединения и материал. Срок — 5–10 рабочих дней для типового изделия.
Минимальная партия и логистика по Санкт-Петербургу
Мы отправляем заказы по всей РФ, включая Санкт-Петербург и Ленобласть: транспортная компания или авиадоставка. Для замены на производстве — выгодно иметь один запасной ТЭН на складе. Но если нужен один — его сделаем.
При заказе нескольких одинаковых ТЭНов (например, для 3-х баков-накопителей в котельной) цена за единицу снижается. Важно: мы не «подгоняем» серийный ТЭН — мы производим ваш, с точной длиной трубки и мощностью. Поэтому ремонт ТЭН в Санкт-Петербурге перестаёт быть бесконечной историей.
Пример из практики. Хлебопекарное производство в Петербурге заказало блок ТЭН 12 кВт по фото сгоревшего элемента. Выяснилось, что на сгоревшем трубка была длиной 840 мм вместо стандартной 760 — отсюда чрезмерная плотность мощности в верхней зоне. Мы изготовили элемент с такой же длиной, но с алюминиевым оребрением для равномерного съёма тепла. Результат: наработка более 8000 часов без деформации.
Врезка по ГОСТ. Допуск +5/−10% означает, что ваш ТЭН 12 кВт по паспорту может давать 10,8–12,6 кВт. Для точного расчёта времени нагрева бака применяйте среднее значение 11,4 кВт. Чтобы не иметь разброса, мы настраиваем сопротивление под реальную сеть 400 В и компенсируем просадки.
Замена ТЭН водонагревателя в Санкт-Петербурге — это не покупка расходника, а инженерный расчёт. Если у вас есть параметры бака (объём, исходная температура, время нагрева) — пришлите их нам, и мы предложим мощность с запасом 15%, которая обеспечит штатный режим без перегрева магнезита.
Обратитесь к нашему технологу: изготовим ТЭН по вашему чертежу или по образцу, с точной геометрией и материалом под среду — партия от 1 шт, срок от 5 рабочих дней.
