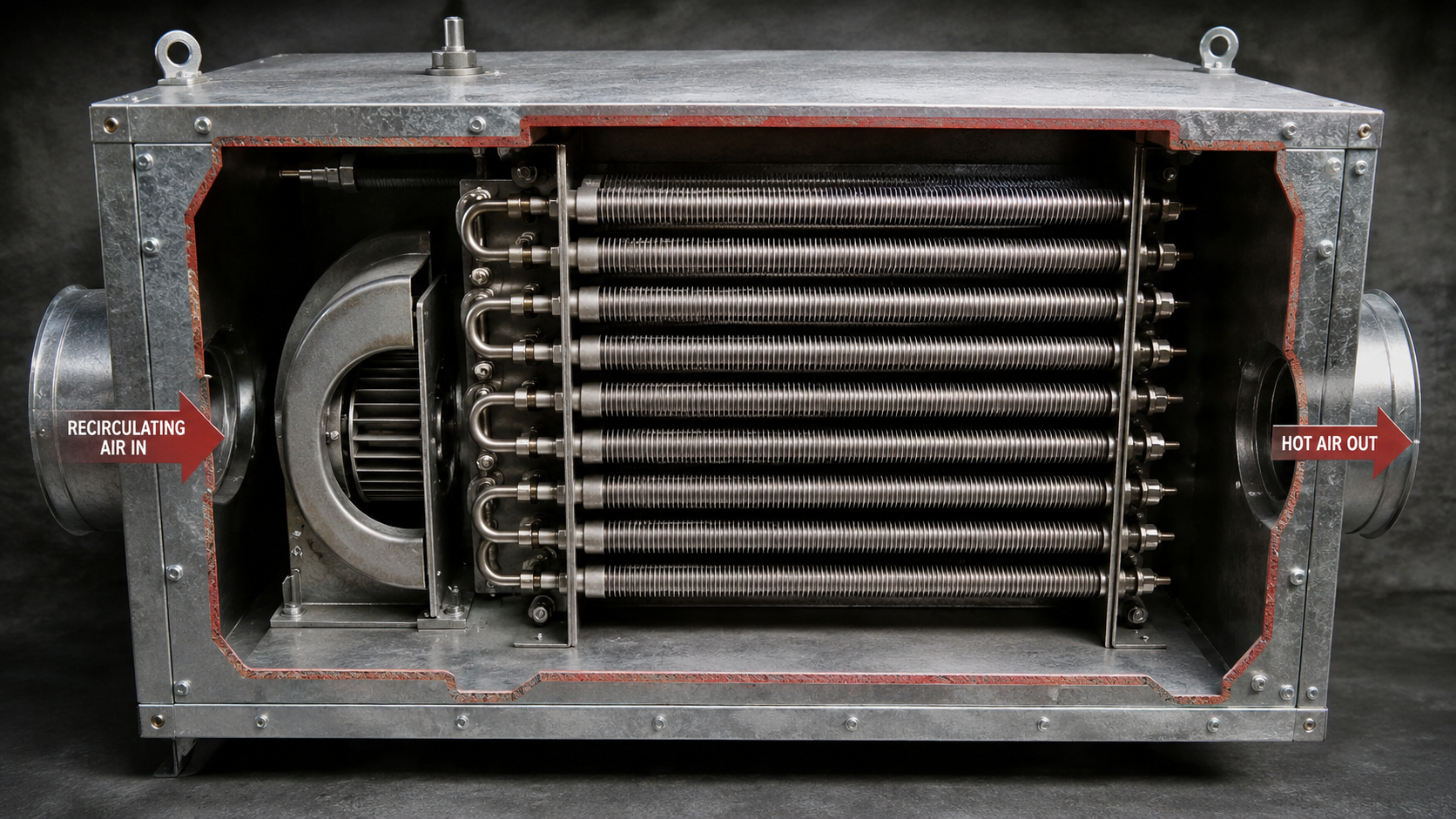

Замена ТЭН Backer по образцу: что снимаем с маркировки
Когда на производстве выходит из строя импортный ТЭН Backer, закупка нового оригинального элемента часто упирается в сроки и бюджет. Замена по образцу — это первое, что приходит на ум инженеру. Но чтобы аналог работал не хуже и не сгорел через месяц, нужно снять с маркировки и с самого элемента больше параметров, чем кажется.
Что шифрует маркировка Backer
На корпусе ТЭНа Backer обычно выбиты номинал мощности и напряжение, например 9000 W / 400 V. Иногда добавляется порядковый номер типа и дата производства. По этим цифрам можно выйти на чертёж в каталоге производителя, но если доступ к документации отсутствует, остаётся полагаться на замеры.
С маркировки снимаем минимум:
- мощность, кВт;
- рабочее напряжение, В;
- схему соединения — для трёхфазных ТЭН указывается «звезда» (Y) или «треугольник» (Δ);
- наличие встроенной термопары или теплового выключателя (обычно обозначается отдельной маркировкой или дополнительными выводами).
Эти данные нужны для электрического расчёта. Но геометрию, материал оболочки и тип присоединения по маркировке не определить — их снимают с самого ТЭНа.
Электрические параметры: расчёт сопротивления и схемы
Для одноэлементного ТЭНа сопротивление нагревателя равно R = U² / P. Пример: ТЭН 3 кВт, 380 В — R = 380² / 3000 ≈ 48,1 Ом. Для однофазной нагрузки ток считается по I = P / U.
Трёхфазные ТЭНы Backer чаще собирают в звезду. Тогда линейный ток: I_линейный = P / (√3 × U_линейного). Для блока 12 кВт, 380 В: I = 12000 / (1,732 × 380) ≈ 18,2 А. Сопротивление одной ветви звезды: R_ветви = U_фазного² / P_элемента, где U фазное — 220 В, а мощность ветви — 4 кВт. R = 220² / 4000 = 12,1 Ом. Если в ТЭНе три отдельные петли, мультиметр покажет именно это сопротивление между выводами.
Измеряем сопротивление только на обесточенном ТЭНе, после слива воды и снятия перемычек. Для блочных ТЭН с шестью выводами проверяем каждую петлю отдельно — расхождение между ними не должно превышать 3–5 %. Если одна петля пробита или в обрыве, ТЭН меняют целиком.
Было/стало. На объекте — ТЭН Backer 6 кВт, 220 В, сопротивление 8,07 Ом. Заказчик попросил сделать аналог с той же мощностью, но под бак с высотой 300 мм. Меняем длину трубки с 450 мм до 300 мм — при том же сопротивлении 8,07 Ом удельная мощность вырастает с 8 до 12 Вт/см². Для воды это допустимо, для масла — уже перегрев. Поэтому при заказе корректируем либо мощность, либо длину зоны нагрева.
Геометрия и материалы: что меряем штангенциркулем
Маркировка Backer редко содержит точную длину развёртки, диаметр и характеристики резьбы. Все размеры снимаем с образца:
- диаметр трубки — от 4 до 32 мм (мы изготавливаем элементы в этом диапазоне);
- длина развёртки — от 30 до 6000 мм; для изогнутых ТЭН — длина каждого участка, радиусы гиба и шаг;
- присоединительный штуцер — G1/2", G3/4", M14×1.5, M22×1.5 (для одиночных ТЭН);
- фланец — G1.5", G2", G3", M48×2, M56×2, M64×3 (для блок-ТЭН с несколькими петлями);
- диаметр фланца, количество отверстий, диаметр посадочного места под уплотнение;
- материал контактных стержней: латунь или сталь.
Не путайте штуцер одиночного ТЭНа и фланец блок-ТЭНа. Через штуцер G1/2" физически не пролезут три петли, поэтому для блок-ТЭН используются только крупные фланцевые резьбы.
| Среда | Материал оболочки | Типовое применение |
|---|---|---|
| Вода и пар до 200 °C | AISI 304 (08Х18Н10) | Бойлеры, пастеризаторы, парогенераторы |
| Пищевые среды, агрессивные растворы | 12Х18Н10Т (цельнотянутая труба) | Молочные ванны, линии розлива, мойки |
| Воздух, масло, сухие среды | Сталь 10 (углеродистая) | Термопластавтоматы, сушильные камеры, прессы |
| Сильные кислоты, хлориды | Титан (чистый) | Гальванические ванны, морская вода |
| Высокие температуры, агрессивная химия | Inconel 600 (ХН78Т), Incoloy 800 (ХН32Т) | Печи полимеризации, химические реакторы |
При замене импортного ТЭНа Backer материал оболочки подбирается под конкретную среду, а не копируется вслепую. Если Backer был из обычной нержавейки, а на объекте вода с высоким содержанием хлоридов, разумно поставить ТЭН из титана или AISI 316 (10Х17Н13М2).
Что не видно по маркировке, но критично для работы
Длина активной зоны нагрева — это длина, на которой расположена нихромовая спираль. Она может отличаться от габаритной длины ТЭНа на величину «холодных» концов (обычно 50–100 мм с каждой стороны). Удельная мощность в Вт/см² считается по площади активной зоны. Для воды рекомендуют 8–10 Вт/см², для масла — 2–3 Вт/см². Если взять аналог с той же мощностью, но с более короткой активной зоной, поверхностная нагрузка вырастет — начнётся локальное кипение, накипь и прогар.
Также обращаем внимание на внутреннюю набивку — периклаз (магнезит) — и на диаметр нихромовой спирали. Воспроизводим сопротивление с допуском по ГОСТ 13268-88: +5/−10 % по мощности, что соответствует несимметричному допуску по сопротивлению −4/+11 %. Именно такие допуски закладываем при заказе аналога.
Как правильно заказать замену ТЭН Backer по образцу
Если у вас на руках старый ТЭН, снимите с него все размеры в соответствии с перечнем выше, сфотографируйте маркировку и общую компоновку. Передайте нам эти данные — мы изготовим аналог по эскизу или техзаданию. Минимальная партия — 1 штука, срок для типового элемента — 5–10 дней.
Не обязательно повторять оригинал «один в один». Часто мощность, длина и резьба подбираются точнее под существующий бак или аппарат. Например, если изначально Backer был заказан с большим запасом по мощности, можно снизить её и повысить срок службы — или наоборот, увеличить мощность для ужесточения технологического режима.
Пришлите фото старого ТЭНа и его размеры — предложим решение с точным указанием материала оболочки, схемы включения и типа крепежа.
