Высокотемпературная паста для ТЭНов: назначение и применение

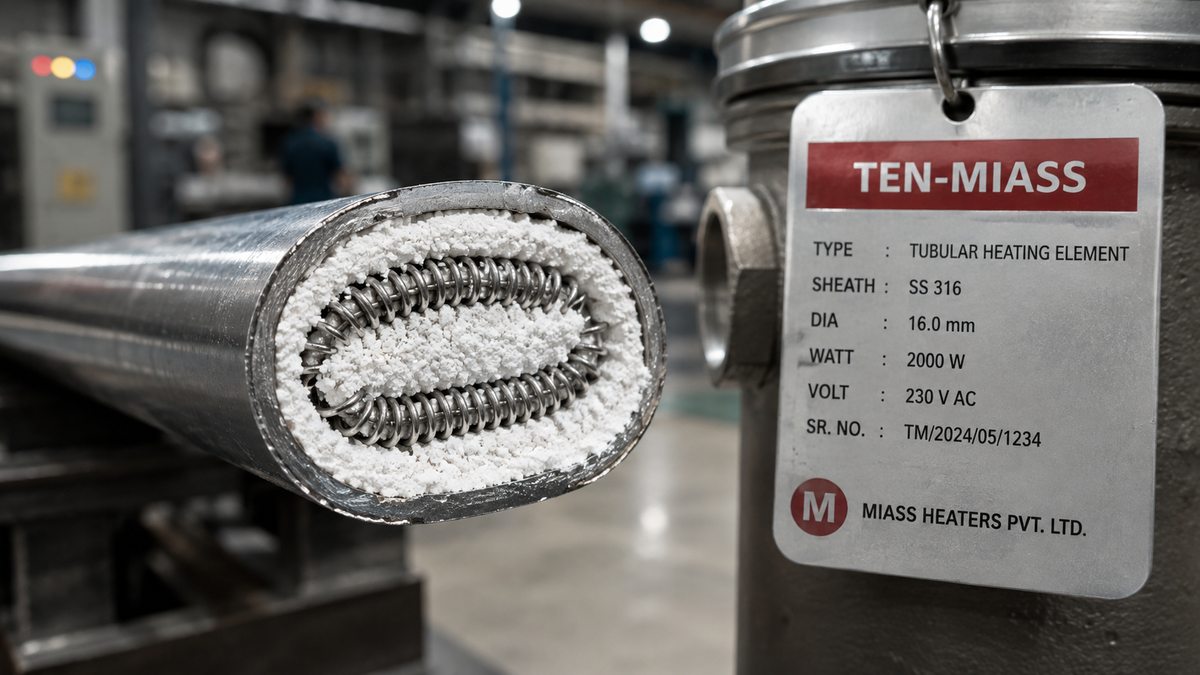

При производстве ТЭНа трубка диаметром 8-16 мм набивается порошкообразным наполнителем, который заполняет пространство между нихромовой спиралью и металлической оболочкой. Без него нагреватель не работает в принципе: спираль просто перегорит от локального перегрева за несколько часов. Этот наполнитель и есть то, что в производственном обиходе называют «высокотемпературной пастой» или «пастой для ТЭНов».
Точнее - не паста в привычном смысле, а минеральный порошок. В технической документации его называют теплопроводящим наполнителем или диэлектрическим наполнителем. Разберём, из чего он состоит, как работает и почему от его качества зависит срок жизни нагревателя.
Что такое наполнитель ТЭНа и из чего он сделан
Стандартный наполнитель промышленных ТЭНов - оксид магния (MgO), он же периклаз. Белый порошок с размером частиц 80-200 мкм, который после набивки и опрессовки трубки образует плотную керамическую массу.
Иногда применяют оксид алюминия (Al2O3) - он немного хуже по теплопроводности, зато более химически стоек в некоторых средах. Но в массовом производстве ТЭНов MgO занимает 90%+ применений.
Почему именно MgO? Три свойства одновременно:
- Теплопроводность - 30-40 Вт/м·К в плотном состоянии (у воздуха - 0,026 Вт/м·К). Разница в 1000 раз. Без этого тепло от спирали просто не добралось бы до поверхности трубки.
- Электрическая изоляция - сопротивление изоляции нового ТЭНа в норме 100-500 МОм при напряжении 500 В. MgO удерживает эти характеристики до 1000°C.
- Химическая стабильность - не реагирует с нихромом, нержавейкой, сталью при рабочих температурах до 750-800°C.
Как наполнитель попадает в трубку и что с ним происходит при опрессовке
Процесс набивки выглядит так. Нихромовую спираль помещают в металлическую трубку (оболочку), выставляют концентрично относительно стенок, затем засыпают MgO-порошок небольшими порциями с вибрированием. Задача - добиться насыпной плотности 2,2-2,5 г/см3.
После засыпки трубку опрессовывают - прокатывают через профилированные валки или протягивают через фильеру. Диаметр уменьшается на 15-25%, порошок уплотняется до 2,8-3,1 г/см3. Зазор между спиралью и стенкой после этого составляет 0,2-0,5 мм.
Именно в этом слое уплотнённого MgO происходит вся теплопередача и электрическая изоляция. Если зазор больше нормы или есть воздушные карманы - нагреватель уже бракованный, хотя внешне это незаметно.
Температурные диапазоны и соответствие материалам оболочки
| Материал оболочки | Макс. т-ра поверхности | Типичное применение | Совместимость с MgO |
|---|---|---|---|
| Сталь 10 (углеродистая) | до 450°C | Воздух, масло, сухие среды | Полная |
| AISI 304 / 08Х18Н10 | до 600°C | Вода, пар, жидкие среды | Полная |
| 12Х18Н10Т | до 800°C | Пищевые, агрессивные среды | Полная |
| Инконель / Incoloy | до 900-1000°C | Печные нагреватели, высокотемп. печи | Полная (только Al2O3 при T > 900°C) |
| Титан | до 400°C | Хлориды, кислоты, гальваника | Полная |
Почему температура поверхности ТЭНа - это функция наполнителя
Мощность ТЭНа задаётся спиралью (сопротивление нихрома, длина). А вот температура поверхности оболочки при той же мощности зависит от того, насколько хорошо наполнитель проводит тепло от спирали наружу.
Плохо набитый ТЭН на 2 кВт может иметь поверхностную температуру 650°C. Тот же ТЭН, правильно набитый и опрессованный, - 450°C при той же мощности. Разница в 200°C на поверхности означает разницу в ресурсе нагревателя в разы: снижение температуры поверхности на каждые 50°C примерно удваивает срок службы нихромовой спирали.
Для пищевых сред это особенно критично: если поверхность ТЭНа перегревается выше 180-200°C в воде, начинается интенсивное осадкообразование (накипь). Накипь - дополнительный теплоизолятор, поверхность нагревается ещё сильнее. Цикл саморазрушения запущен.
Как определить, что наполнитель ТЭНа вышел из строя
Прямых признаков нет - вскрывать трубку нет смысла, нагреватель после этого не восстанавливается. Но есть косвенные:
- Сопротивление изоляции ниже 1 МОм при измерении мегаомметром 500 В - сигнал, что наполнитель набрал влагу или частично разрушен.
- Пробой на корпус (выбивает автомат по дифтоку) при внешне целом ТЭНе - нарушена электроизоляция в слое MgO.
- Участки с перегревом на оболочке при тепловизионном контроле - воздушные карманы в наполнителе.
Ни один из этих дефектов не лечится в поле. ТЭН подлежит замене.
Что это значит при заказе нового ТЭНа
Если вы заказываете ТЭН под замену сгоревшего, качество набивки - не тот параметр, который виден в чертеже. Он определяется производственным процессом. Именно поэтому стоит уточнять у производителя:
- Проходит ли ТЭН контроль сопротивления изоляции перед отгрузкой? Норма - не ниже 10 МОм при 500 В для нового изделия.
- Производится ли сушка перед упаковкой?
- Какая плотность набивки (должна быть 2,8-3,1 г/см3 после опрессовки)?
Ответы на эти вопросы сразу показывают, насколько производитель контролирует процесс, а не просто тянет трубку с нихромом и отправляет без проверки.
Частые вопросы
Что такое наполнитель ТЭНа и зачем он нужен?
Наполнитель - порошкообразный материал (чаще всего оксид магния MgO), которым набивают трубку ТЭНа между нихромовой спиралью и металлической оболочкой. Он одновременно передаёт тепло от спирали к стенке трубки и электрически изолирует спираль от корпуса.
Почему для ТЭНов используют оксид магния, а не обычный песок или асбест?
Оксид магния MgO сочетает высокую теплопроводность (30-40 Вт/м·К в плотном состоянии), отличные электроизоляционные свойства при температурах до 1000°C и химическую инертность. Асбест запрещён по санитарным нормам, кварцевый песок хуже проводит тепло и при высоких температурах спекается неравномерно.
Какой слой наполнителя достаточен для нормальной работы ТЭНа?
После набивки и опрессовки зазор между спиралью и оболочкой составляет 0,2-0,5 мм в зависимости от диаметра ТЭНа. Именно в этом слое MgO работает как теплопроводящий мост и диэлектрик.
Что происходит, если наполнитель набит неплотно или с воздушными карманами?
Воздушные карманы резко снижают теплоотдачу от спирали - она перегревается локально. Это ускоряет окисление нихрома, приводит к пробоям изоляции и преждевременному перегоранию. ТЭН с таким браком редко служит больше нескольких месяцев при штатной нагрузке.
Можно ли при ремонте повторно использовать старый наполнитель из ТЭНа?
Нет. После эксплуатации MgO-наполнитель поглощает влагу, частично спекается и теряет однородность. Повторное использование нарушает электрическую изоляцию и теплоотдачу. Ремонт ТЭНа с заменой наполнителя в полевых условиях технически невозможен - требуется заводское оборудование для набивки и опрессовки.
Влияет ли качество наполнителя на максимальную температуру поверхности ТЭНа?
Да. Более плотно набитый и качественно уплотнённый MgO обеспечивает лучший теплоотвод - поверхность оболочки работает при более низкой температуре при той же мощности. Снижение температуры поверхности на 50°C увеличивает срок службы нихромовой спирали в 2-3 раза.
