Воздушный ТЭН 1,6 кВт 220 В: какая длина нужна и сколько это стоит

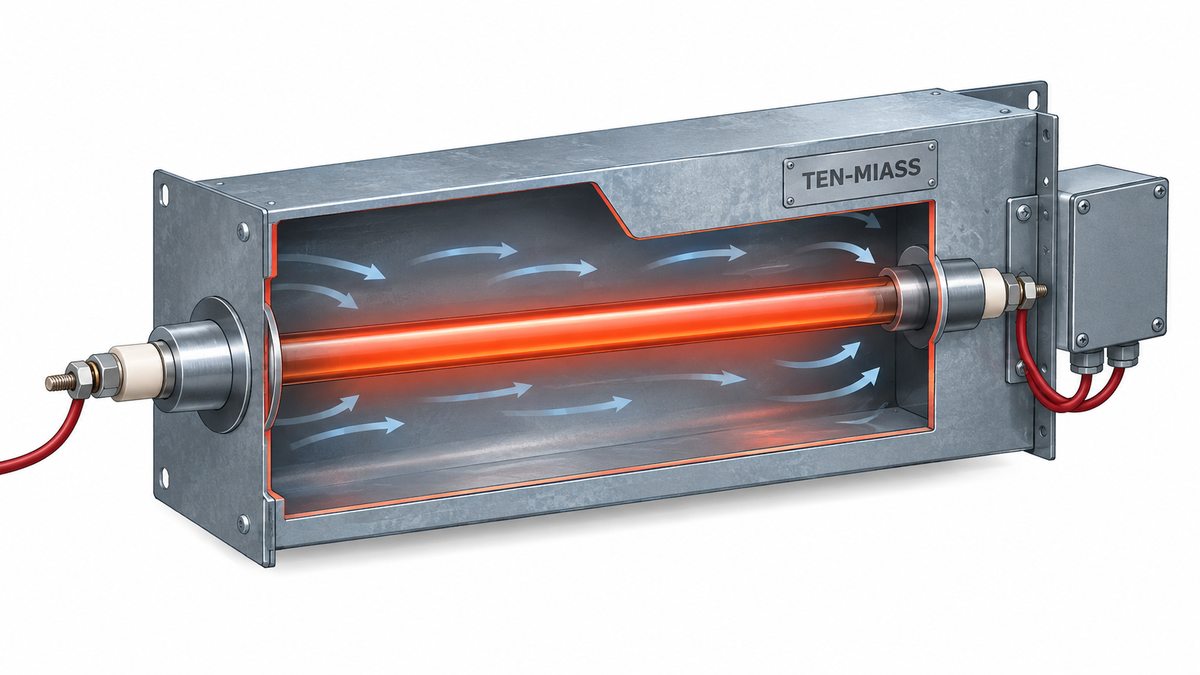

При обдуве (калорифер, вентилятор от 2-3 м/с) воздушному ТЭНу 1,6 кВт на 220 В с трубкой Ø13 мм достаточно 650 мм активной части. Без обдува, на неподвижном воздухе, та же мощность требует от 1300 мм - иначе оболочка перегревается вдвое выше нормы. Цена от 1198 ₽ до 3017 ₽ в зависимости от количества, срок изготовления 7-14 рабочих дней.
Что означает маркировка 1,6 кВт 220 В для воздуха
По ГОСТ 13268-88 среда эксплуатации зашифрована буквой сразу после типа изделия. У водяного ТЭНа это «В», у воздушного и газового - «С». Полная строка для нашего случая читается так: ТЭН-С-1,6/220-650, где С - воздух, 1,6 - мощность в киловаттах, 220 - напряжение, 650 - длина развёртки трубки в миллиметрах. Дальше в заказе уточняют материал оболочки и способ подключения выводов.
Если бирка стёрта или ТЭН снят с оборудования без документов, мощность восстанавливают через сопротивление: таблица сопротивлений по напряжению и мощности даёт ориентир, а точную расшифровку кодов среды и материала - разбор маркировки по ГОСТ 13268-88.
Почему длина трубки зависит от того, есть обдув или нет
Главный параметр, который решает, сгорит ТЭН за месяц или отработает несколько лет - ваттная нагрузка q, то есть сколько ватт снимается с квадратного сантиметра оболочки. Считается по формуле:
q = P / (π · d · L), где P - мощность в ваттах, d и L - диаметр и длина активной части в сантиметрах.
Для воздуха с принудительной циркуляцией допустимо 5-7 Вт/см² - вентилятор снимает тепло с поверхности и не даёт оболочке перегреться. Для неподвижного воздуха (естественная конвекция) безопасный диапазон почти втрое ниже - 2-3 Вт/см², потому что тепло от трубки уходит медленно, в основном излучением.
Подставим реальные цифры для ТЭНа 1,6 кВт с трубкой Ø13 мм и активной частью 650 мм: площадь оболочки S = π × 1,3 см × 65 см ≈ 265 см². Нагрузка q = 1600 / 265 ≈ 6,0 Вт/см². Для калорифера с обдувом - это норма, ровно середина диапазона 5-7. Но если тот же самый ТЭН поставить в закрытый объём без вентилятора, 6,0 Вт/см² окажется вдвое выше потолка 3 Вт/см² для неподвижного воздуха - оболочка разогреется заметно сильнее расчётной, и ресурс упадёт в разы.
Таблица: длина активной части под способ обдува
| Способ обдува | Допустимая q, Вт/см² | Длина активной части, Ø13 мм | Где встречается |
|---|---|---|---|
| Принудительный (вентилятор, калорифер) | 5,0-7,0 | от 650 мм | воздуховоды, тепловые завесы, приточные установки |
| Слабый обдув (естественная вытяжка) | 3,0-5,0 | от 900 мм | вентилируемые шкафы, камеры с вытяжкой |
| Без обдува (естественная конвекция) | 2,0-3,0 | от 1300 мм | сушильные шкафы, закрытые боксы, инкубаторы |
Если места под длинную трубку нет, ставят диаметр 16 мм - у него больше площадь на тот же метр, можно сократить длину на 15-20%. Но такая трубка дороже за счёт коэффициента диаметра в расчёте, и не всегда влезает в посадочное отверстие старого оборудования.
Материал оболочки: когда хватает углеродистой стали
Для сухого чистого воздуха оболочку делают из углеродистой стали (сталь 10) - она держит до 450 °C и обходится дешевле нержавейки. Это материал по умолчанию для калориферов, тепловых пушек, сушильных камер без агрессивных испарений.
Нержавеющую AISI 304 (08Х18Н10) берут, если в воздухе есть влага с конденсатом, химические примеси или идёт периодическая мойка оборудования - углеродистая сталь в таких условиях начинает ржаветь на наружной стороне трубки за несколько месяцев. Для производственных линий с парами кислот или щелочей материал подбирают отдельно, под конкретную среду - там счёт идёт не на месяцы, а на недели работы обычной стали.
Цена воздушного ТЭНа 1,6 кВт 220 В по количеству
Расчёт по калькулятору ten-miass.ru для трубки Ø13 мм, углеродистая сталь, длина развёртки 650 мм:
| Количество, шт | Цена за 1 шт |
|---|---|
| 1-2 | 2750-3017 ₽ |
| 5 | 2456-2693 ₽ |
| 10 | 2065-2265 ₽ |
| от 20 | 1198-1314 ₽ |
Цена при закупке от 10 шт. Точный расчёт - по чертежу или фото снятого ТЭНа, в день обращения. Срок изготовления 7-14 рабочих дней, минимальная партия - 1 штука.
Что прислать для расчёта
- Мощность и напряжение (если бирка стёрта - сопротивление мультиметром)
- Диаметр трубки и длину активной части (или фото штангенциркулем рядом)
- Есть ли принудительный обдув на месте установки или объём закрытый
- Материал оболочки прежнего ТЭНа (если меняете на аналог)
- Способ подключения выводов - клеммы, провод, разъём
- Фото посадочного места или чертёж фланца/штуцера
Частые вопросы
Нужен воздушный ТЭН под конкретный калорифер или шкаф?
Пришлите мощность, диаметр и способ обдува - посчитаем длину и цену в день обращения. От 1 шт., изготовление 7-14 дней.
